No.4 ドリルビット/ Power Drill Auger Bit

ドリルビット
ドリルビット包装
ドリルビット使用例
ドリルビット
ドリルビット包装
ドリルビット使用例
用途 USE

深い貫通穴あけに

特長 FEATURES

仕様

適用材 一般木材
材質 普通鋼
適用機種 電気ドリル
ドリルドライバ(ハンドル付・18V以上)
適正回転数 3mm~19mm:3,000回転/分以下
19.5mm~36mm:1,500回転/分以下
軸マークの見方 丸軸:丸軸 六角軸:六角軸

サイズ

ドリルビット

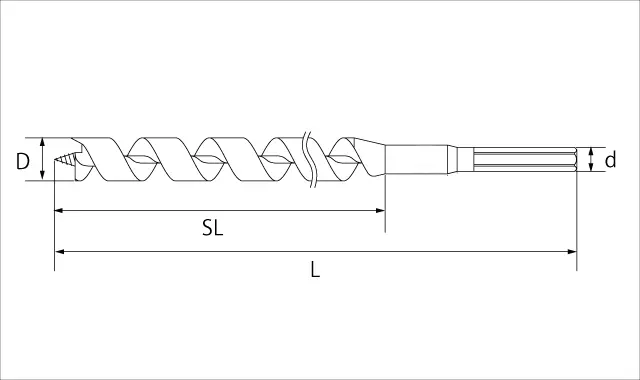

ドリルビット図面

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
4-030 3 150 100
2.8丸軸
1,870円 4962660040320
4-035 3.5 180 130
3.2丸軸
2,160円 4962660640360
4-040 4 180 130
3.8丸軸
1,870円 4962660040498
4-045 4.5 200 150
4.2丸軸
2,160円 4962660640438
4-050 5 200 150
4.7丸軸
1,870円 4962660040566
4-055 5.5 210 150
5.2丸軸
2,160円 4962660640506
4-060 6 210 150
5.7丸軸
1,720円 4962660040634
4-065 6.5 225 165
6.2丸軸
2,160円 4962660640674
4-070 7 225 165
6.7丸軸
1,720円 4962660040702
4-075 7.5 225 165
7六角軸
2,070円 4962660640742
4-080 8 225 165
7六角軸
1,720円 4962660040870
4-085 8.5 240 180
7六角軸
2,180円 4962660640810
4-090 9 240 180
7六角軸
1,720円 4962660040931
4-095 9.5 250 190
7六角軸
2,180円 4962660640988
4-100 10 250 190
7六角軸
1,720円 4962660041006
4-105 10.5 250 190
7六角軸
1,720円 4962660641046
4-110 11 250 190
7六角軸
1,720円 4962660041174
4-115 11.5 270 195
10六角軸
2,300円 4962660641114
4-120 12 270 195
10六角軸
1,720円 4962660041242
4-125 12.5 270 195
10六角軸
2,700円 4962660641282
4-130 13 270 195
10六角軸
2,140円 4962660041310
4-135 13.5 290 210
10六角軸
2,140円 4962660641350
4-140 14 290 210
10六角軸
2,240円 4962660041488
4-145 14.5 290 210
10六角軸
3,250円 4962660641428
4-150 15 290 210
10六角軸
2,140円 4962660041556
4-155 15.5 290 210
10六角軸
3,660円 4962660641596
4-160 16 290 210
10六角軸
2,570円 4962660041624
4-165 16.5 330 240
10六角軸
2,950円 4962660641664
4-170 17 330 240
10六角軸
2,690円 4962660041792
4-175 17.5 330 240
10六角軸
3,900円 4962660641732
4-180 18 330 240
10六角軸
2,570円 4962660041860
4-185 18.5 330 240
10六角軸
4,560円 4962660641800
4-190 19 330 240
10六角軸
3,030円 4962660041938
4-195 19.5 330 240
12六角軸
4,560円 4962660641978
4-200 20 330 240
12六角軸
3,140円 4962660042096
4-205 20.5 330 240
12六角軸
4,560円 4962660642036
4-210 21 330 240
12六角軸
3,000円 4962660042164
4-215 21.5 330 240
12六角軸
5,210円 4962660642104
4-220 22 330 240
12六角軸
3,580円 4962660042232
4-225 22.5 330 240
12六角軸
5,210円 4962660642272
4-230 23 330 240
12六角軸
3,760円 4962660042300
4-235 23.5 330 240
12六角軸
5,210円 4962660642340
4-240 24 330 240
12六角軸
3,410円 4962660042478
4-245 24.5 330 240
12六角軸
5,850円 4962660642418
4-250 25 330 240
12六角軸
4,030円 4962660042546
4-255 25.5 330 240
12六角軸
5,850円 4962660642586
4-260 26 330 240
12六角軸
4,230円 4962660042614
4-265 26.5 330 240
12六角軸
5,850円 4962660642654
4-270 27 330 240
12六角軸
3,850円 4962660042782
4-275 27.5 330 240
12六角軸
6,510円 4962660642722
4-280 28 330 240
12六角軸
4,470円 4962660042850
4-285 28.5 330 240
12六角軸
6,510円 4962660642890
4-290 29 330 240
12六角軸
5,000円 4962660042928
4-295 29.5 330 240
12六角軸
6,510円 4962660642968
4-300 30 330 240
12六角軸
4,280円 4962660043062
4-310 31 330 240
12六角軸
7,480円 4962660043154
4-320 32 330 240
12六角軸
6,700円 4962660043222
4-330 33 330 240
12六角軸
6,490円 4962660043390
4-340 34 330 240
12六角軸
10,000円 4962660043468
4-350 35 330 240
12六角軸
10,000円 4962660043536
4-360 36 330 240
12六角軸
8,580円 4962660043604

小箱:6入 / 31mm~36mm 2入

規格外サイズについて

規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。

製作可能サイズ(径) 3mm~79.5mm ※注1
製作可能全長 30mm~1,500mm ※注2
軸形状 軸径、軸形状はご相談ください
注意注意事項
  • 注1:全体焼入れ超硬チップ付の場合は、製作可能サイズ(径)は12mm~となります
    片刃片爪・両刃両爪タイプもご指定いただけます
  • 注2:全長1,500mm製作の場合、製作可能なサイズ(径)は38mmまでとなります
別注品のご依頼について

豆知識

よくある質問

刃が損傷しましたが交換してもらえますか?
写真のようケガキ刃にかえりが出ていたり、スクイ刃がつぶれているといった刃の損傷は通常の木材への使用においては考えにくいです。 このような損傷は釘などにあたった際に見られます。その場合は不具合品とはなりませんので交換は出来かねます。 ツーバイ工法など釘にあたる可能性がある場合はツーバイビットクギ切りドリルがおすすめです。
破損

補助資料

研磨について

切れ味が低下してきた時は、スクイ刃およびケガキ刃の内側をヤスリで研磨してください。普通鋼(S55C材)のみ、ヤスリで研磨が行えます。 弊社でも研磨を行っています(有料)。ハイス刃、超硬刃の研磨については弊社へご相談ください。普通鋼の研磨には「両刃ヤスリ125mm 並目」をご使用ください。

研磨に関するお問い合わせ
スクイ刃の研ぎ方
スクイ研磨

①スクイ刃が45度になるように製品を傾け、平行にヤスリをあてる

スクイ研磨

②摩耗したスクイ面を新しい刃が出るまでヤスリをあてる


ケガキ刃の研ぎ方
ケガキ研磨

①ケガキ刃の内側を面に沿って摩耗した箇所がなくなるまでヤスリをあてる

ケガキ研磨

②ケガキ刃は内側が丸くなるようにヤスリをあて、後で外側のバリを取って仕上げる

注意このようになった場合は研磨ができません

スクイ刃の高さ

ケガキ刃がスクイ刃より低い

ケガキ刃の高さがスクイ刃より低くなってしまった場合は研磨ができません。
研磨が可能なのは、ケガキ刃がスクイ刃より高く、ケガキ刃とスクイ刃の高さの差が、先ネジピッチの1/2になるまでとなります。

ユーザによる加工

お客さまご自身による加工

お客さまご自身で製品に加工されている場合、製品の状態によっては弊社では研磨をお受けできないことがあります。
