No.13CA/13CB ハイス丁番錐

スライド丁番・ドロップ丁番取り付け用の穴あけに

特 長

  • 先ネジタイプと先三角タイプがあります。先ネジタイプはネジの力で引っ張るので穴あけが楽に行え、先三角タイプは押した分だけ入っていきます
  • 普通鋼タイプ、超硬タイプもあります
  • ハイスタイプは切れ味が良く、堅木にも対応
  • ボール盤での穴あけには先三角タイプ(13CB)をおすすめします

仕様

適用材 適用機種
一般木材・堅木 電気ドリル
ボール盤(13CB)
適正回転数 材質
1,500回転/分以下 普通鋼・ハイス刃
研磨 軸マークの見方
-

サイズ

No.13CA ハイス丁番錐A(先ネジタイプ)

  • ハイス丁番錐A 寸法図

  • サイズ:D
  • 全長:L
  • ネジ丈:SL
  • 軸径:d
  • / 単位(mm)

品番 サイズ 全長 軸丈 軸径 価格(税抜) JAN
13CA-260 26 95 25 10 4,120円 262609
13CA-300 30 4,920円 263002
13CA-350 35 6,320円 263507
13CA-400 40 6,990円 264009

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

No.13CB ハイス丁番錐B(先三角タイプ)

  • ハイス丁番錐B 寸法図

  • サイズ:D
  • 全長:L
  • ネジ丈:SL
  • 軸径:d
  • / 単位(mm)

品番 サイズ 全長 軸丈 軸径 価格(税抜) JAN
13CB-260 26 95 25 10 4,120円 272608
13CB-300 30 4,920円 273001
13CB-350 35 6,320円 273506
13CB-400 40 6,990円 274008

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

ちょこっと便利な豆知識

  • サイズ25mm〜63mmまでのふすま錐の製作も可能です
  • 大径サイズには板錐や超硬板錐の製作も別注にて承っております(別注品について)
  • 規格外のサイズは別注にて製作を承っております(別注品について)

Q&A

  1. 1. スライド丁番って?ドロップ丁番って?
    スライド丁番は横に開くタイプの家具の扉を作る場合によく使われる丁番です。ドロップ丁番は下に開くタイプの家具の扉を作る場合に使われる丁番です。
  2. 2. メラミンやキッチンパネルへの穴あけにも使えますか?
    メラミンやキッチンパネルへの穴あけは「超硬丁番錐」がおすすめです。

補助資料

使用方法・使用例

◎スライド丁番の取り付け
スライド丁番 穴あけ

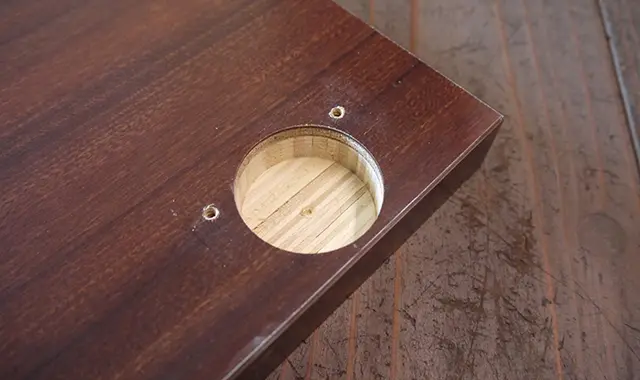

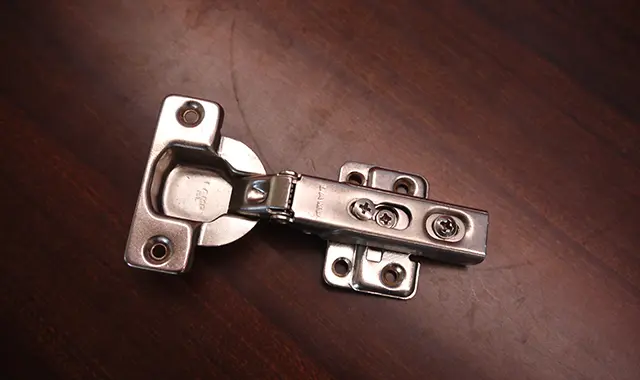

@スライド丁番を用意する A扉にスライド丁番のカップ径に合わせて穴あけをする
カップを加工穴にはめ込む 固定する

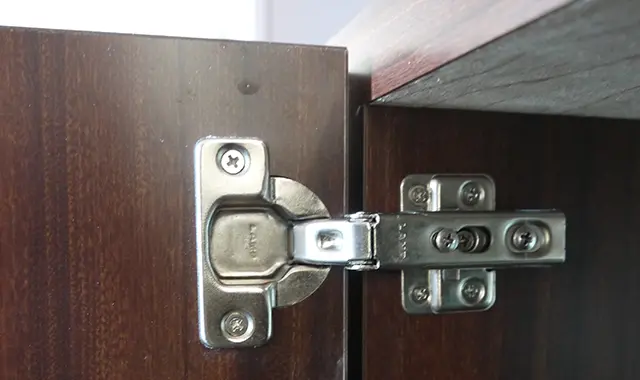

Bスライド丁番のカップを加工穴にはめ込み、しっかりとネジで固定する C側板もしっかりとネジを締め付け金具を固定する
