No.28M 超硬座掘錐 標準径/ T.C.T. Bolt Filling Bit "MIDDLE TYPE"
丸座金・角座金の座掘を行う
- 座掘ガイドと座掘ドリルを交換すれば、座グリと下穴あけを一度に行うことができます
- カッター径50mmは軸貫通式タイプとなります
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | ガイド・ドリル：普通鋼 カッター：普通鋼・超硬チップ付 |
| 適用機種 | 電気ドリル ドリルドライバ（ハンドル付・18V以上） |
| 適正回転数 | 1,000～1,500回転/分 |
| 軸マークの見方 |  ：六角軸  ：丸軸 |
サイズ
ドリルなし：ガイド×カッター
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28M-1550 ★ | 15X50 | 12 |
10,020円 | 4962660285028 |
| 28M-1555 | 15X55 | 11 |
10,240円 | 4962660285578 |
| 28M-1560 | 15X60 | 11 |
10,440円 | 4962660286018 |
| 28M-1565 | 15X65 | 11 |
10,860円 | 4962660286568 |
| 28M-1850 ★ | 18X50 | 12 |
10,020円 | 4962660295096 |
| 28M-1855 | 18X55 | 11 |
10,240円 | 4962660295546 |
| 28M-1860 | 18X60 | 11 |
10,440円 | 4962660296086 |
| 28M-1865 | 18X65 | 11 |
10,860円 | 4962660296536 |
| 28M-2160 | 21X60 | 11 |
10,620円 | 4962660221606 |
| 28M-2165 | 21X65 | 11 |
11,040円 | 4962660221651 |
| 28M-2460 | 24X60 | 11 |
10,620円 | 4962660221705 |
| 28M-2465 | 24X65 | 11 |
11,040円 | 4962660221750 |
小箱：1入
※★は軸貫通式タイプとなります
ドリル付：ガイド×カッター+ドリル
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28M-D1550 ★ | 15X50 | 12 |
12,120円 | 4962660215506 |
| 28M-D1555 | 15X55 | 11 |
12,340円 | 4962660215551 |
| 28M-D1560 | 15X60 | 11 |
12,540円 | 4962660215605 |
| 28M-D1565 | 15X65 | 11 |
12,960円 | 4962660215650 |
| 28M-D1850 ★ | 18X50 | 12 |
12,660円 | 4962660218507 |
| 28M-D1855 | 18X55 | 11 |
12,860円 | 4962660218552 |
| 28M-D1860 | 18X60 | 11 |
13,080円 | 4962660218606 |
| 28M-D1865 | 18X65 | 11 |
13,500円 | 4962660218651 |
| 28M-D2160 | 21X60 | 11 |
14,080円 | 4962660222603 |
| 28M-D2165 | 21X65 | 11 |
14,500円 | 4962660222658 |
| 28M-D2460 | 24X60 | 11 |
14,500円 | 4962660222702 |
| 28M-D2465 | 24X65 | 11 |
14,920円 | 4962660222757 |
小箱：1入
※★は軸貫通式タイプとなります
交換パーツ

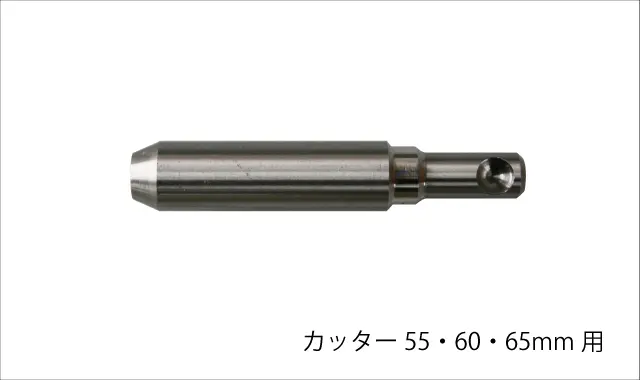

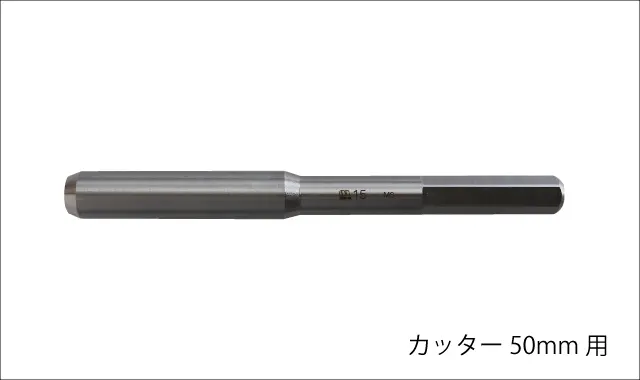

ガイド

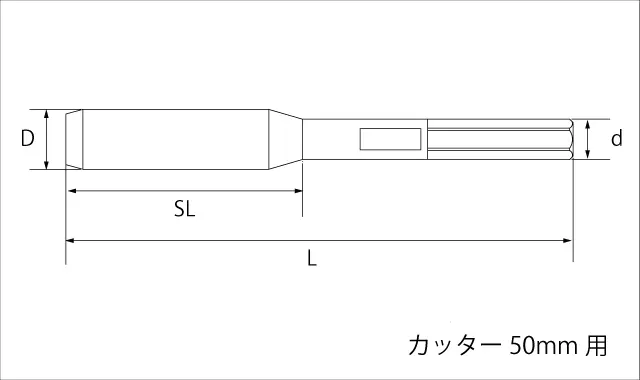

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28M-GK150 ★ | 15 | 150 | 70 | 12 |
1,000円 | 4962660201158 |
| 28M-GK180 ★ | 18 | 150 | 70 | 12 |
1,000円 | 4962660201189 |
| 28M-G150 | 15 | 82 | 60 | 10 |
1,000円 | 4962660200151 |
| 28M-G180 | 18 | 82 | 60 | 10 |
1,000円 | 4962660200182 |
| 28M-G210 | 21 | 82 | 60 | 10 |
1,160円 | 4962660200212 |
| 28M-G240 | 24 | 82 | 60 | 10 |
1,160円 | 4962660200243 |
※★はカッター50mm用となります

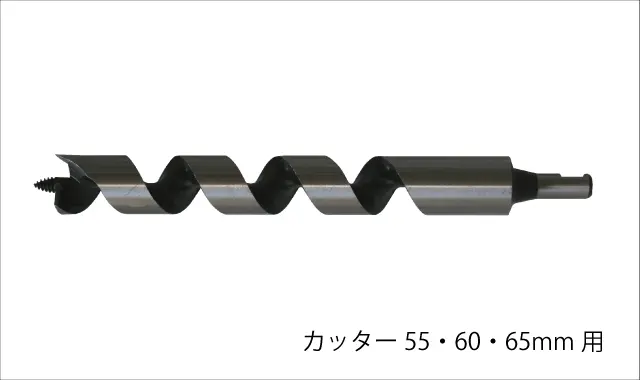

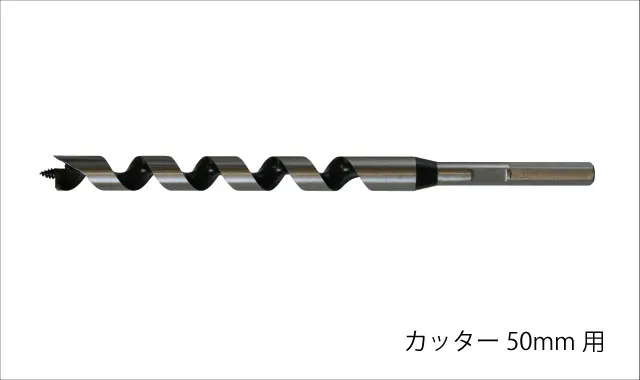

ドリル
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28M-DK150 ★ | 15 | 280 | 170 | 12 |
2,100円 | 4962660211508 |
| 28M-DK180 ★ | 18 | 280 | 170 | 12 |
2,640円 | 4962660211805 |
| 28M-D150 | 15 | 222 | 170 | 10 |
2,100円 | 4962660201509 |
| 28M-D180 | 18 | 222 | 170 | 10 |
2,640円 | 4962660201806 |
| 28M-D210 | 21 | 222 | 170 | 10 |
3,480円 | 4962660202100 |
| 28M-D240 | 24 | 222 | 170 | 10 |
3,900円 | 4962660202407 |
※★はカッター50mm用となります

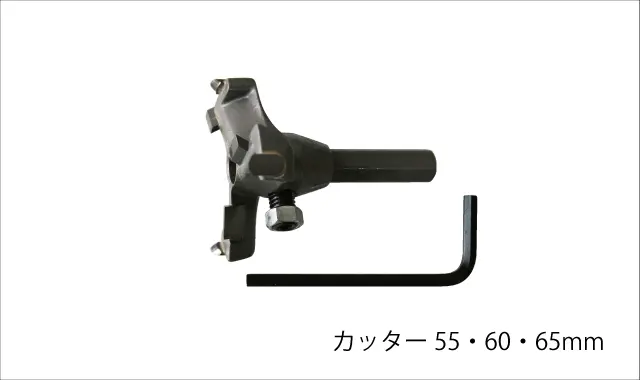

カッター

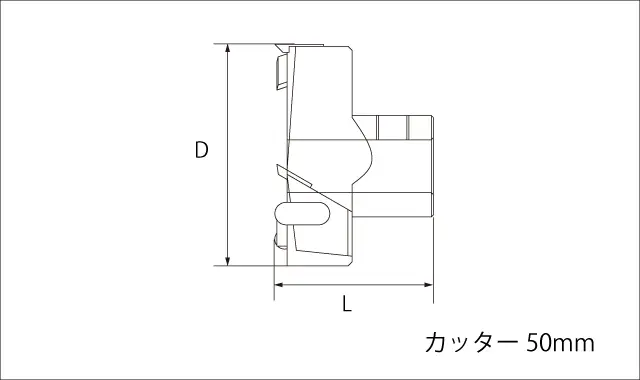

サイズ：D 全長：L 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|

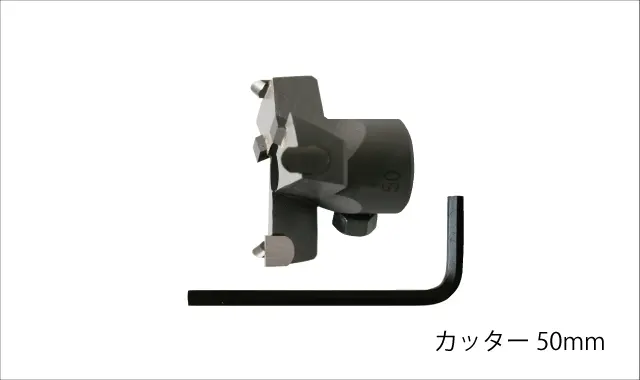

| 28M-C500 ★ | 50 | 36 | - | 9,040円 | 4962660200502 |
| 28M-C550 | 55 | 68 | 11 |
9,240円 | 4962660200557 |
| 28M-C600 | 60 | 68 | 11 |
9,460円 | 4962660200601 |
| 28M-C650 | 65 | 68 | 11 |
9,880円 | 4962660200656 |
※★は軸貫通式タイプとなります
その他
単位（mm）
| 品番 | 名称 | サイズ | 価格（税抜） |
|---|---|---|---|

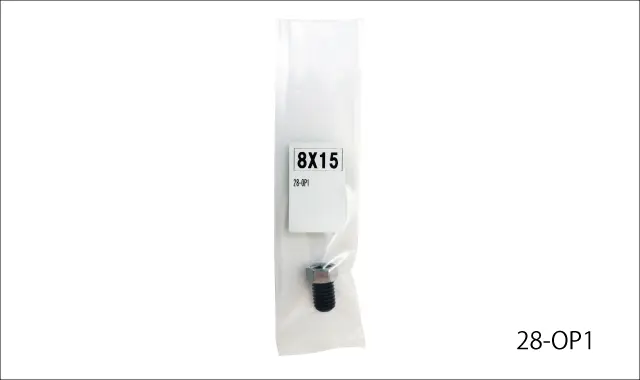

| 28-OP1 | ナット付ネジ | 8X15 | 110円 |

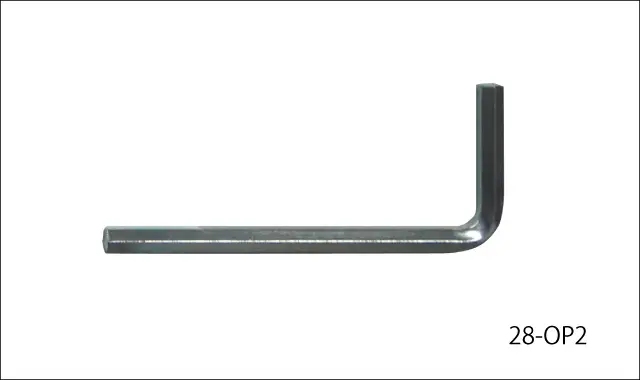

| 28-OP2 | 六角レンチ | 4 | 160円 |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
カッター軸貫通式タイプ
| 製作可能カッターサイズ | 超硬チップ付 24mm～100mm |
|---|---|
| 製作可能ガイドサイズ | サイズ：8mm～79.5mm 全長：105mm～1,000mm 軸形状：ご相談ください |
| 製作可能ドリルサイズ | サイズ：8mm～79.5mm 全長：125mm～400mm 軸形状：ご相談ください |
カッター軸付タイプ
| 製作可能ガイドサイズ | サイズ：36mmまで 全長：400mmまで |
|---|---|
| 製作可能ドリルサイズ | サイズ：36mmまで 全長：400mmまで |
※記載サイズ以外、軸形状はご相談ください
豆知識
- SMRC（株）様のUFO-Eには超硬座掘錐標準径24X65がおすすめです

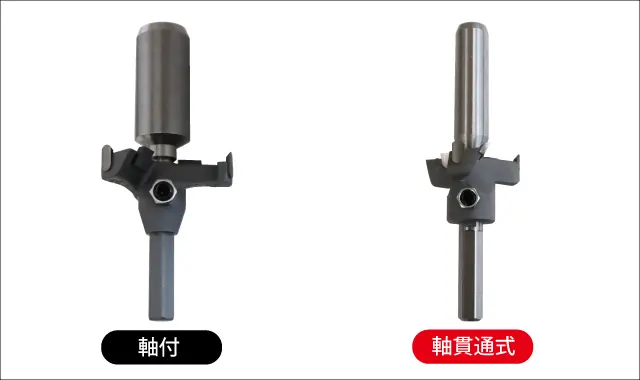

- カッターの「軸貫通式タイプ」と「軸付タイプ」がわかりにくい？下図をご覧ください。ガイドやドリルとの組み合わせにご注意ください。
- ガイドやドリルを交換する時はこの順番で
まずはナットから
ガイドやドリルを交換する際は、まずお手持ちのスパナでナットを緩めて外します。次に付属の六角レンチでガイド止めネジを緩めて外します。必ず、ナットとガイド止めネジを外してから交換してください。交換方法については「よくある質問」をご覧ください。
- レベル出し修正や座掘穴の修正が必要な場面で、アンカーボルトが斜めに立ち上がっている場合は、アンカー後施工用ドリル（別注品）をご使用いただくと、土台を外さずに修正を行うことが可能です。
よくある質問

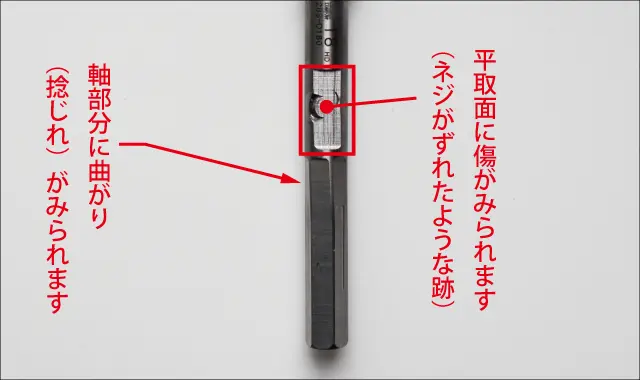

- 使用中にカッターが破損したり、ガイドやドリルが曲がってしまうのはどうしてですか？
- このような状態になってしまう原因はネジの緩みです（軸貫通式タイプの場合）
ネジはしっかり締まっていますか？
ガイドやドリルを交換した際にネジがしっかりと締まっていない状態で作業をした場合にこういったことが起こりやすくなります。
交換作業は下記の手順で行ってください。【交換手順】
※軸貫通式タイプにセットする場合も同様の手順で行ってください

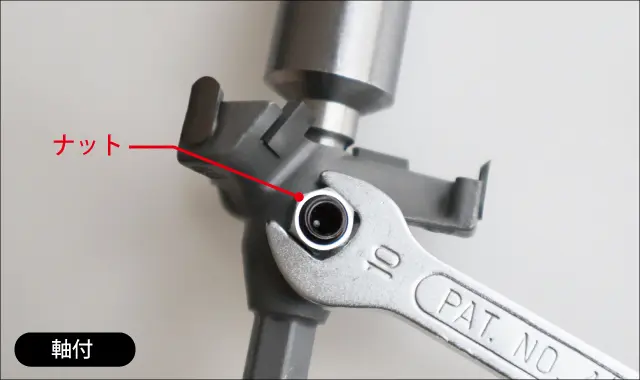

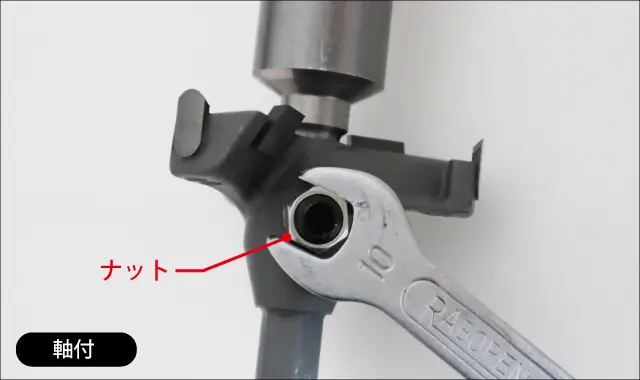

①お手持ちのスパナでナットを緩め、外します。

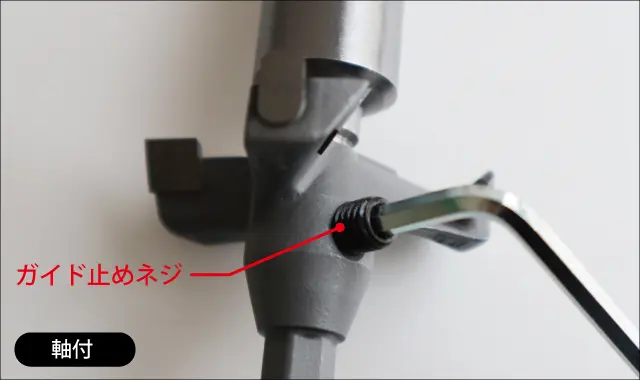

②付属の六角レンチでガイド止めネジを緩め、外します。

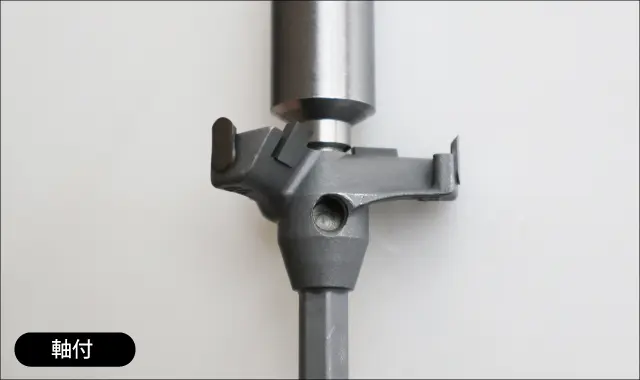

③ナットとガイド止めネジが外れました。ガイドを抜きます。ナットとガイド止めネジは必ず両方とも外してください。
④新しいガイドやドリルをカッターにセットします。ガイドやドリルのくぼみや平取面がカッターの〇の箇所にくるようにセットします。
⑤付属の六角レンチでガイド止めネジを平取面・くぼみでしっかりと締めます。
⑥お手持ちのスパナでナットをしっかりと締めます。
⑦セット完了です。

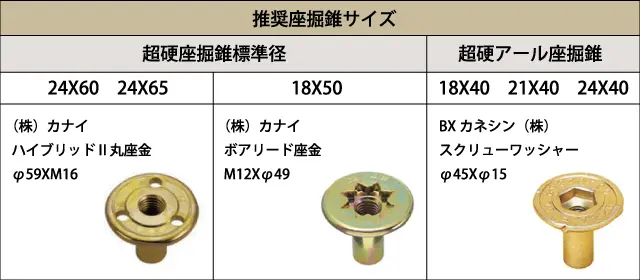

- 座金にあう座掘錐の種類やサイズがわかりません
- 主なサイズを一覧にしました
