No.5030 アンカーボルト切断具 ポキポキBOLT 《実用新案登録 第3217004号》

地面に残ったアンカーボルトを軽い力で素早く切断

特 長

  • 機械等の撤去後、地面に残ったアンカーボルトを軽い力で切断することが可能です
  • 電気を使わないので、電源がないところでもご使用が可能です
  • 切粉・火花が出ないのでクリーンルームでのご使用が可能です
  • 工具なしでアダプター交換が可能です
  • 持ち手側にハンマーヘッドが付いており、切断後の突起残部分を叩いて沈めることが可能です
  • 先端が半球状なので、軽い力で切断が可能です【テコの原理】

仕様

対応アンカーボルト 芯棒打込み式アンカーボルト
材質 本体:炭素鋼・普通鋼
アダプター:炭素鋼
ユニオンナット:普通鋼
ハンマーヘッド:炭素鋼
本体重量 2,200g
注意事項
  • 対応アンカーボルトの切断以外の用途には使用しないでください

サイズ

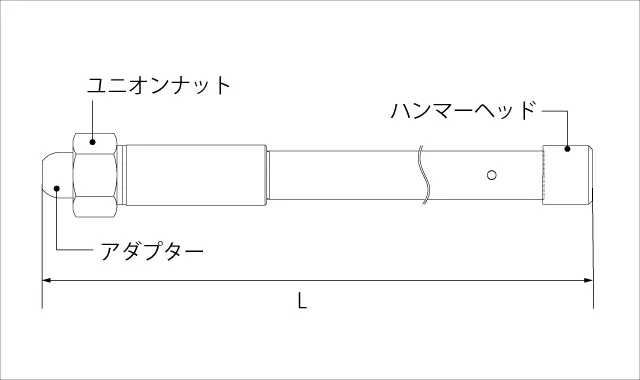

  • ポキポキBOLT 寸法図

  • 全長:L
  • / 単位(mm)

品番 名称 全長 価格(税抜) JAN
5030 アンカーボルト切断具  ポキポキBOLT 1,000 14,000円 503030

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

※セットされているアダプターはM12用です

部品・パーツ等

アダプター

  • アダプター
  • アダプター

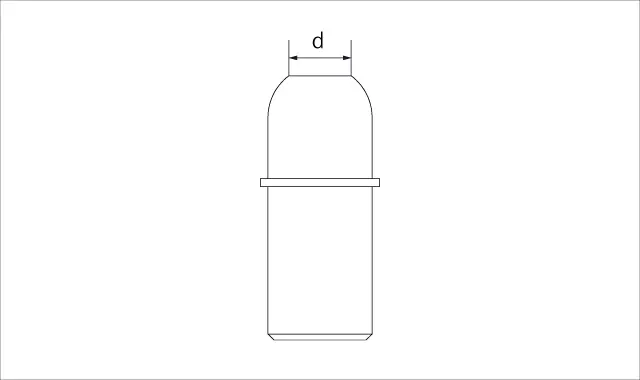

  • アダプター 寸法図

品番 名称 アンカーサイズ 価格(税抜) JAN
5030-A080 アダプターM8用 打込み式アンカーM8 2,000円 503085
5030-A100 アダプターM10用 打込み式アンカーM10 2,000円 503115
5030-A120 アダプターM12用 打込み式アンカーM12 2,000円 503122

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

ハンマーヘッド

  • アダプター
  • アダプター

品番 価格(税抜) JAN
5030-H 1,600円 503214

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

ユニオンナット

  • アダプター
  • アダプター

品番 価格(税抜) JAN
5030-U 1,600円 503221

●小箱:1入 ●JANコード下6桁のみ表示(4962660)

ちょこっと便利な豆知識

  • 店舗で転倒防止の為に什器をアンカーボルトで固定していると、レイアウト変更などで什器を移動させた後にアンカーボルトが残ることがありますが、そういった場合にも便利です
  • アダプターを交換することでアンカーボルトM8、M10の切断も可能です
  • 例えば・・・
    工場に機械を設置する場合は、すでに固まっているコンクリートに孔をあけて機械を固定します。これはあとから何かを固定するので「あと施工アンカー」と呼ばれます。
    あと施工アンカーは【金属系アンカー】【接着系アンカー】【その他のアンカー類】に分かれ、さらに金属系アンカーは下記の図のように分類されます。
    このうちポキポキBOLTで切断が可能なのは【芯棒打込み式アンカー】になります。

補助資料

製品パンフレット(PDF)

  • ポキポキBOLT 製品カタログ

使用方法・使用例

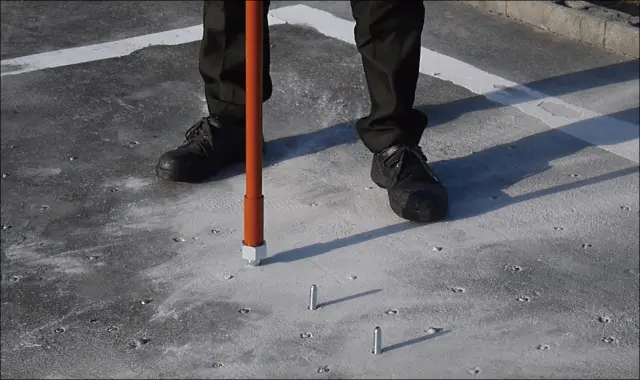

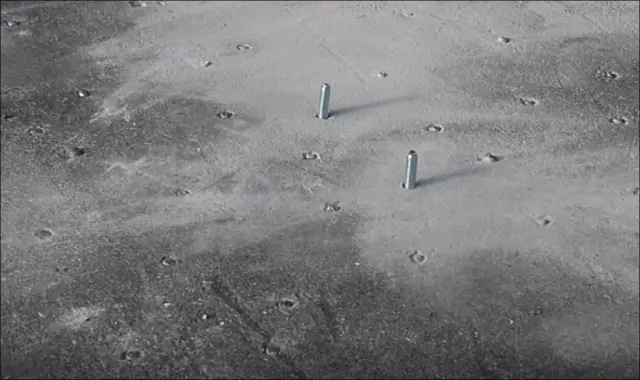

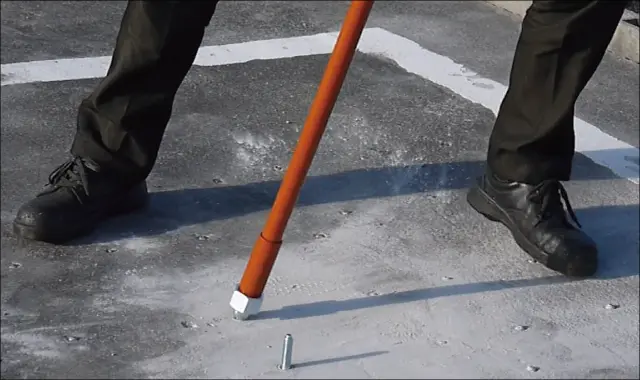

@機械を撤去した後、アンカーボルトが残っています Aアダプターをアンカーボルトに垂直にかぶせます BポキポキBOLTをアンカーボルトに被せた状態で左右に倒します

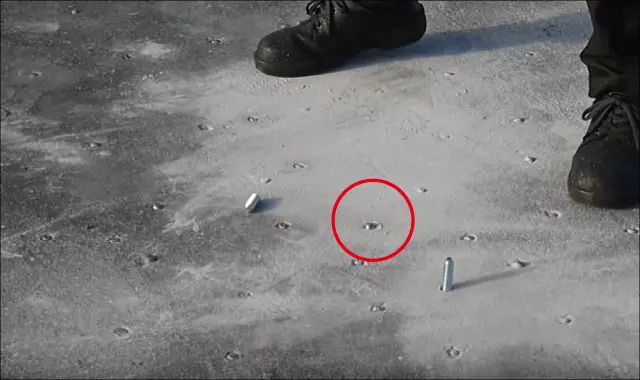

C左右に数回倒すと「ポキッ」と折れます Dアンカーボルトが簡単に切断できました E上下ひっくり返します

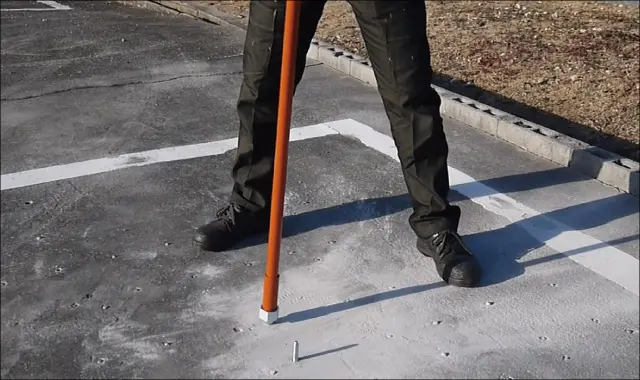

Fハンマーヘッド部分で突起残を叩いて沈めます G突起部分が沈みました

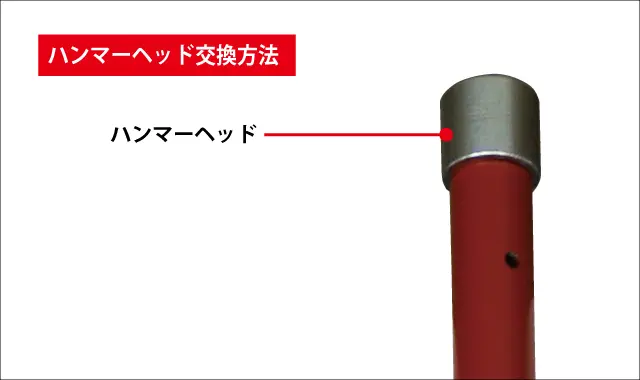

ハンマーヘッドの交換方法
