一台で木材・石膏ボードに30mm～120mmの穴あけができる自在錐
No.36 自在錐/ Adjustable Circle Cutter
用途
一般木材・石膏ボード・薄板の穴あけに
特長
- 一台で30mm～120mmまでの穴あけが可能で、ダウンライト・配管・ダクト等の穴あけに適しています
- 両刃タイプでバランス良くスピーディーな穴あけが可能です
- 付属のセンタードリル薄板用に交換すると、石膏ボードへの穴あけが行えます
- ロングバー200mm、300mm(別売）を使用すると穴径200mm、300mmまでの穴あけが可能になります
仕様
| 適用材 | 一般木材・石膏ボード |
|---|---|
| 材質 | 本体：普通鋼 センタードリル：普通鋼 替刃：ハイス刃 |
| 適用機種 | 電気ドリル ドリルドライバ（ハンドル付・18V以上） |
| 穴あけ可能な材の厚み | 片側：25mm 両側：50mm |
| 穴あけ可能径 | バー120mm装着時：30mm～120mm ロングバー200mm装着時：30mm～200mm ロングバー300mm装着時：30mm～300mm |
| 適正回転数 | バー120mm装着時：1,500回転/分以下 ロングバー200mm装着時：1,300回転/分以下 ロングバー300mm装着時：600回転/分以下 |
| 軸マークの見方 |  ：三本溝 |
 注意事項 |
|
サイズ
軸径：d / 単位（mm）
| 品番 | 呼称 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 36 | セット | 30X120 | 10 |
4,800円 | 4962660360022 |
小箱：6入
交換パーツ
ハイス替刃
| 品番 | 内容 | 価格（税抜） | JANコード |
|---|---|---|---|

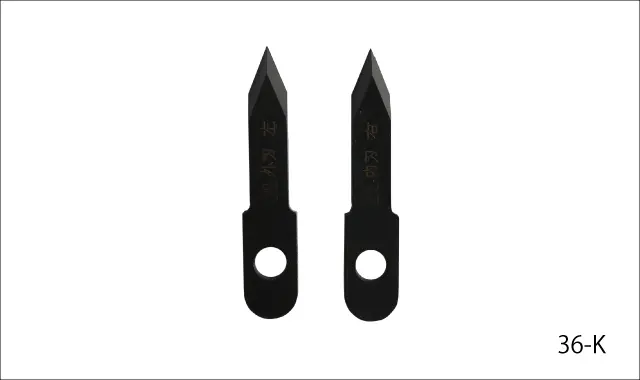

| 36-K | 2枚1組 | 1,500円 | 4962660360190 |
小箱：6入
センタードリル
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | 呼称 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|---|

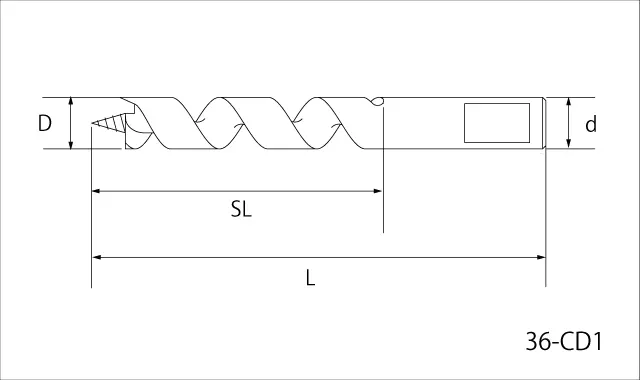

| 36-CD1 | 厚板用 | 8 | 70 | 45 | 8 | 910円 | 4962660360015 |

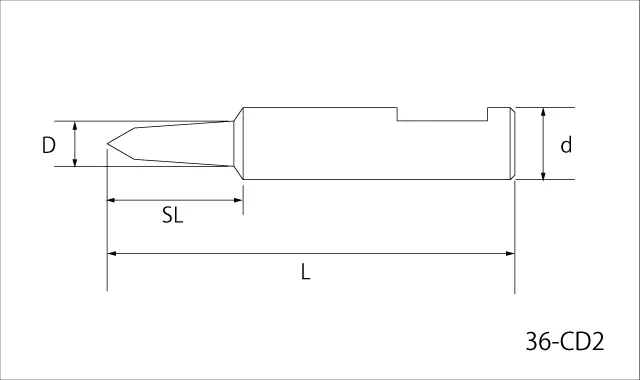

| 36-CD2 | 薄板用 | 5 | 45 | 15 | 8 | 640円 | 4962660360039 |
小箱：6入
※厚板用（36-CD1）はワンタッチ自在錐のセンタードリル厚板用と共用です
バー・ロングバー
単位（mm）
| 品番 | 呼称 | サイズ | バー太さ | 価格（税抜） | JANコード |
|---|---|---|---|---|---|

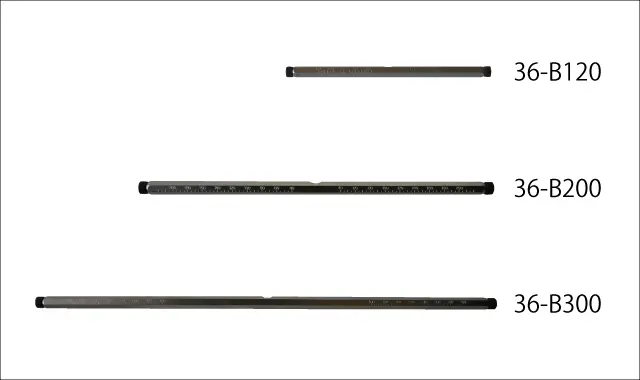

| 36-B120 | バ－ | 120 | 8 | 770円 | 4962660361203 |
| 36-B200 | ロングバー | 200 | 8 | 880円 | 4962660362002 |
| 36-B300 | ロングバー | 300 | 8 | 1,380円 | 4962660363009 |
※No.36 自在錐専用です。他の自在錐との共用はできません
その他
単位（mm）
| 品番 | 呼称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 36-OP1 | センタードリル止めネジ | 8X8 | 90円 | - |

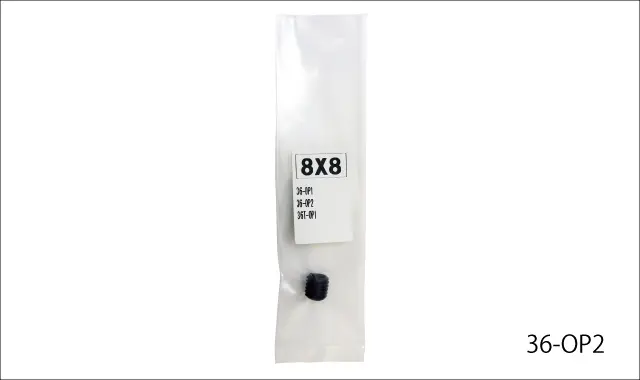

| 36-OP2 | バー止めネジ | 8X8 | 90円 | - |

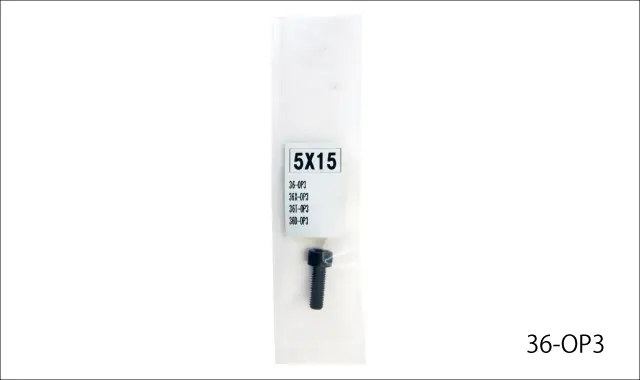

| 36-OP3 | ホルダー止めネジ（1ケ） | 5X15 | 90円 | - |
| 36-OP4 | 替刃止めネジ（1ケ） | 5X10 | 90円 | - |

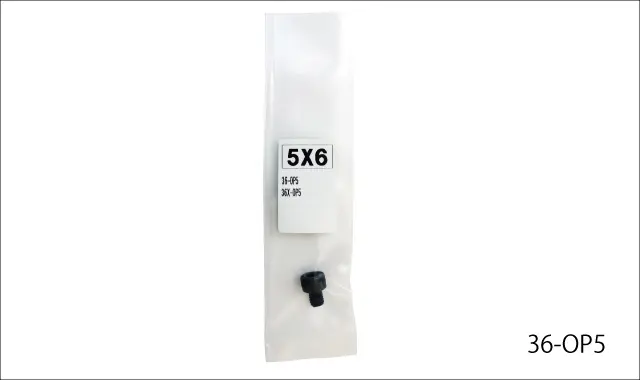

| 36-OP5 | 安全ストッパー（1ケ） | 5X6 | 70円 | - |

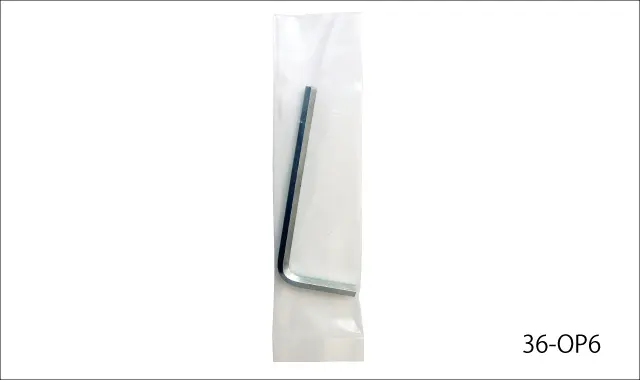

| 36-OP6 | 六角レンチ | 4 | 180円 | - |
| 36-OP7 | 主軸 ※1 | - | 1,480円 | 4962660360060 |

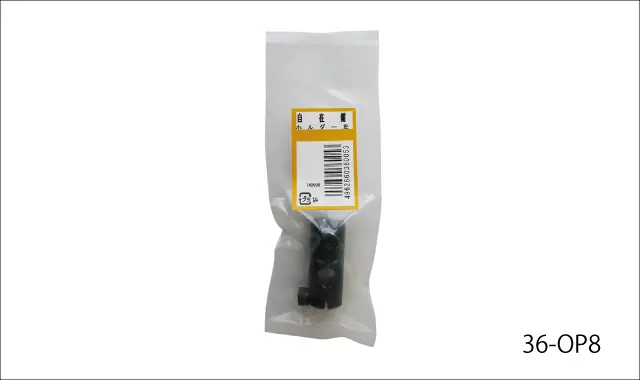

| 36-OP8 | ホルダー左（替刃なし）※2 | - | 880円 | 4962660360053 |

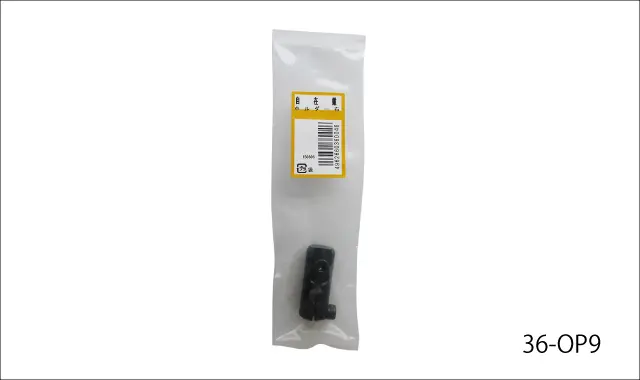

| 36-OP9 | ホルダー右（替刃なし）※2 | - | 880円 | 4962660360046 |
※1 主軸（36-OP7）にはセンタードリル止めネジ（36-OP1）、バー止めネジ（36-OP2）がセットされています
※2 ホルダー（36-OP8・36-OP9）にはホルダー止めネジ（36-OP3）、替刃止めネジ（36-OP4）がセットされています
豆知識
- あんぜんカバーをセットすれば、安全面もバッチリ
よくある質問
- Ｑ1他の自在錐シリーズのロングバーはセットできますか？
- ロングバーは互換性がありませんのでセットができません。それぞれ専用のものをお使いください。
- Ｑ2ボール盤で使用できますか？
- 自在錐はセンタードリルが先ネジタイプなのでボール盤で使用すると材を持ち上げてしまう恐れがあり危険ですのでメーカーとしてはおすすめ致しません。ボール盤でご使用いただく場合は先ネジタイプでないものをご使用ください。
- Ｑ3自在錐のバーがグラグラします
- バー止めネジが緩んでいる可能性がありますので、センタードリルを外して中にあるバー止めネジを締め直してください。締め直しが出来たら逆手順で組み直してください。
※写真はわかりやすいように素手で行っていますが、実際には手袋等をして作業を行ってください。
①付属の六角レンチで安全ストッパーとホルダー止めネジを緩めます
②バーから左右のホルダーを外し、バーと主軸とセンタードリルだけの状態にします
③センタードリル止めネジを緩めます
④センタードリルを抜きます
⑤奥にあるバー止めネジを締め直します
- Ｑ4バーの交換方法がわかりません
- 安全ストッパー、ホルダー、センタードリルを外しバー止めネジを緩めます。バーの交換後は逆手順で元の状態に組み直してください
※写真はわかりやすいように素手で行っていますが、実際には手袋等をして作業を行ってください。
①付属の六角レンチで安全ストッパーとホルダー止めネジを緩めます
②バーから左右のホルダーを外し、バーと主軸とセンタードリルだけの状態にします
③センタードリル止めネジを緩めます
④センタードリルを抜きます
⑤奥にあるバー止めネジを緩めてバーを抜き取り交換します
- Ｑ5替刃をつける時、どの向きにつけたらよいかわかりません
- 替刃には刻印が印字してあります。自在錐をセンタードリル止めネジが上になるようにして置き、替刃の外刃・内刃をそれぞれ印字面が右になるようにセットします。
- Ｑ6サイズはどこで合わせたらよいですか？
- ホルダーの内側をバーのメモリに合わせてください
動画
※映像では回転時に本体の湾曲や逆方向への回転が見られますが、実際にはそのような現象は起こりません
