CFRPへの穴あけに

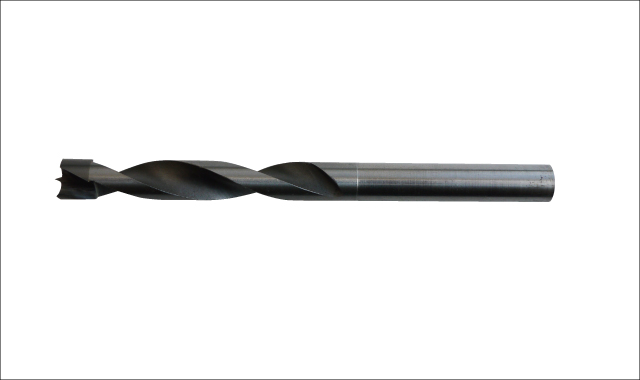

超硬カーボン用ドリル/ Drill for CFRP
用途
USE
CFRP材への穴あけ
特長
FEATURES
- 受注生産となります。

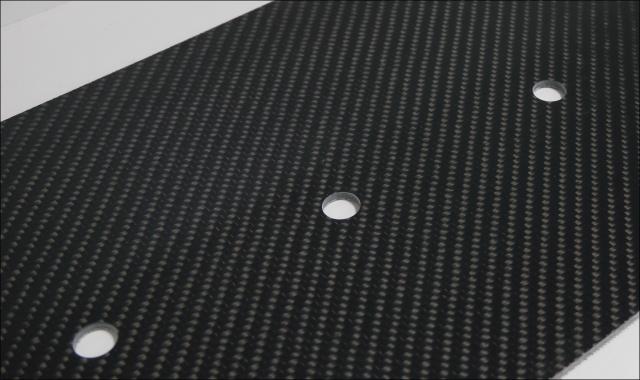

- バリの少ない穴あけが可能です
- 研磨対応可能です
仕様
| 適用材 | CFRP（炭素繊維強化プラスチック） |
|---|---|
| 材質 | 超硬 |
| 軸マークの見方 |  ：丸軸  ：三本溝 |
サイズ

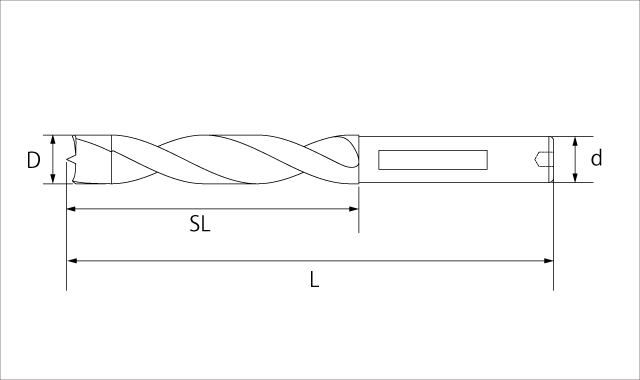

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| サイズ | 全長 | ネジ丈 | 軸径 |
|---|---|---|---|
| 2 | 50 | 13 | 3 |
| 2.1～2.4 | 50 | 15 | 3 |
| 2.5 | 50 | 15 | 3 |
| 2.6～2.9 | 50 | 16 | 3 |
| 3 | 50 | 18 | 3 |
| 3.1～3.5 | 58 | 18 | 4 |
| 3.6～3.9 | 58 | 20 | 4 |
| 4 | 58 | 22 | 4 |
| 4.1～4.5 | 60 | 26 | 5 |
| 4.6～4.9 | 60 | 26 | 5 |
| 5 | 60 | 26 | 5 |
| 5.1～5.5 | 68 | 28 | 6 |
| 5.6～5.9 | 68 | 30 | 6 |
| 6 | 68 | 30 | 6 |
| 6.1～6.5 | 79 | 34 | 7 |
| 6.6～6.9 | 79 | 38 | 7 |
| 7 | 79 | 38 | 7 |
| 7.1～7.9 | 85 | 40 | 8 |
| 8 | 100 | 60 | 7.5 |
| 8.1～8.4 | 100 | 60 | 7.5 |
| 8.5～8.9 | 100 | 60 | 8 |
| 9 | 100 | 60 | 8.5 |
| 9.1～9.4 | 100 | 60 | 8.5 |
| 9.5 | 100 | 60 | 9 |
| 9.6～9.9 | 100 | 60 | 9 |
| 10 | 100 | 60 | 9.5 |
| 10.1～10.4 | 100 | 60 | 9.5 |
| 10.5～11 | 100 | 60 | 10 |
| 11.1～12 | 100 | 60 | 10 |
| 12.1～13 | 100 | 60 | 10 |
| 13.1～14 | 100 | 60 | 10 |
| 14.1～14.9 | 100 | 60 | 10 |
| 15 | 100 | 60 | 13 |
| 15.1～16 | 100 | 60 | 13 |
| 16.1～17 | 100 | 60 | 13 |
| 17.1～18 | 100 | 60 | 13 |
| 18.1～19 | 100 | 60 | 13 |
| 19.1～20 | 100 | 60 | 13 |
受注生産となります。記載以外のサイズもお客様のご要望に応じて製作させていただきますので、お気軽にお問合せください。
背景
高い強度と軽さが特長の炭素繊維強化プラスチック（CFRP）
航空・宇宙・自動車産業からレジャー産業に至るまで幅広い分野で利用されています。環境問題が大きく取りあげられ問題意識が高まっていく中で、この先端材料が注目されています。それに伴いその先端材料を加工する技術・工具に対しても高水準のものが求められるようになってきました。弊社では以前よりCFRPに対応した超硬カーボン用ドリルの製作を行っています。

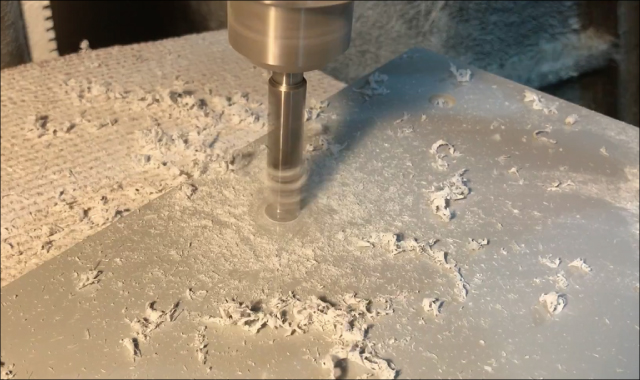

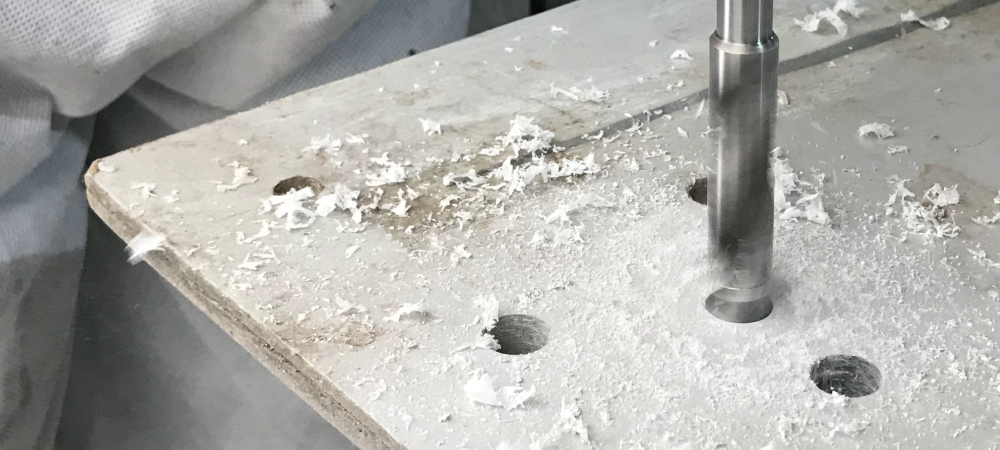

求められる穴あけ
実際にCFRPに穴あけ加工をされている方にお話を伺いますと、鉄工ドリルや竹用ドリルを使って穴をあけておられるそうです。しかしながらバリが出る、耐久性がないという問題を抱えておられます。
バリはそのままにはしておけませんので、バリ取り加工という工程が増えます。
竹用ドリルでは、きれいな穴あけが可能ですがCFRPへの穴あけに関しては必ずしも耐久性があるとは言いきれません。
超硬カーボン用ドリルはそういった問題も解決できるドリルです。
動画

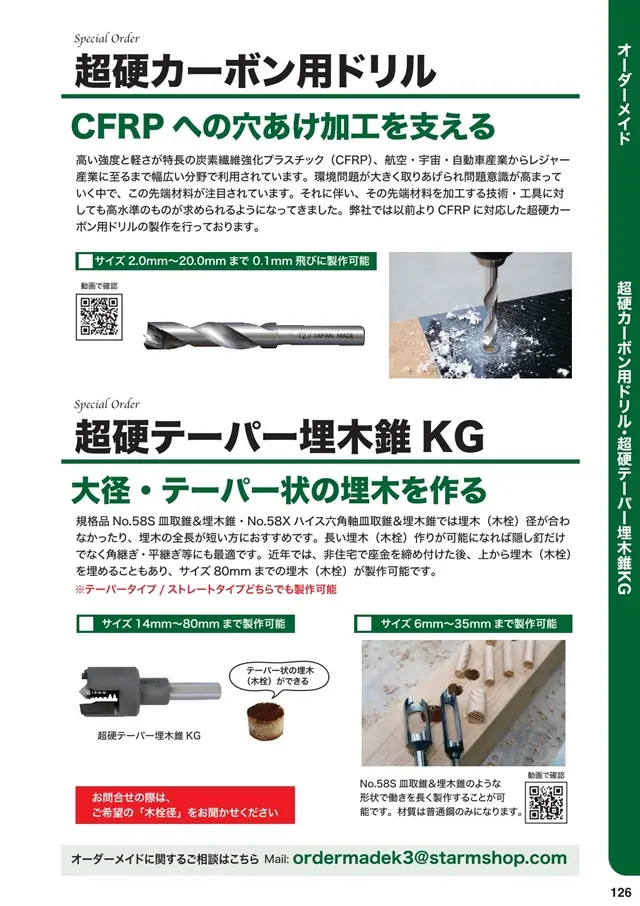

データ・カタログ
