穴あけをサポートするドリルスタンド
No.50A ドリルスタンド/ Drill Stand
用途
垂直穴、センター穴等、穴あけ作業をサポートする
特長
- 垂直穴加工、センター穴・ダボ穴加工、丸棒加工、斜め穴加工、埋木（木栓）作り、錠穴加工をサポートしてくれます
- ドリルチャックタイプなので軸径1.5mm～１０mmまでの錐に対応
仕様
| 材質 | 本体：普通鋼 ベース・スライドホルダー：ABS樹脂 |
|---|---|
| 適用機種 | インパクトドライバ14.4V以上 ドリルドライバ14.4V以上 電気ドリル |
| 取付け可能な先端工具サイズ | サイズ：54mm以下 全長：210mm以下 軸径：1.5mm～10mmまで |
| 適正回転数 | 3,000回転/分以下 |
| 軸マークの見方 |  ：六角軸 |
 注意事項 |
|
サイズ

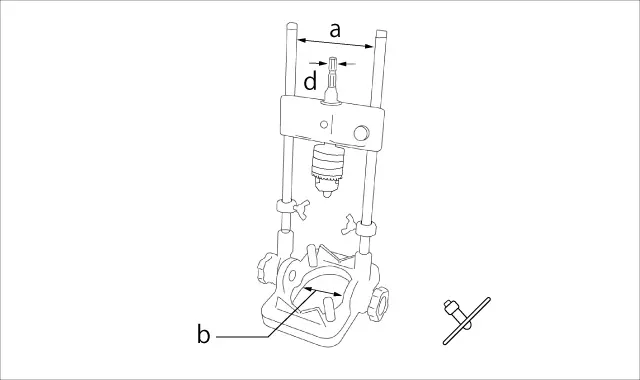

スライドバー幅：a ベース内径：b 軸径：d / 単位（mm）
| 品番 | スライドバー幅 | ベース内径 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 50A | 80 | 57 | 6.35 |
9,500円 | 4962660500404 |
小箱：3入

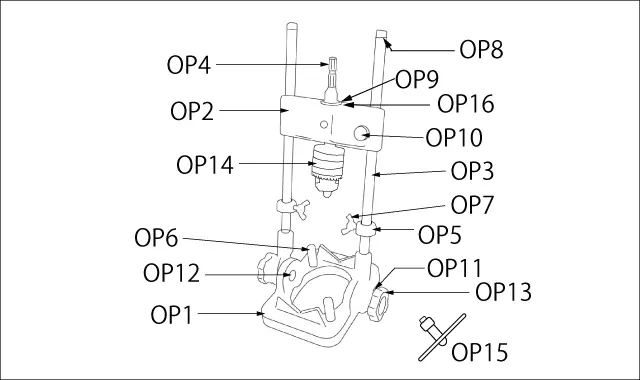

交換パーツ
| 品番 | 名称 | 価格（税抜） |
|---|---|---|

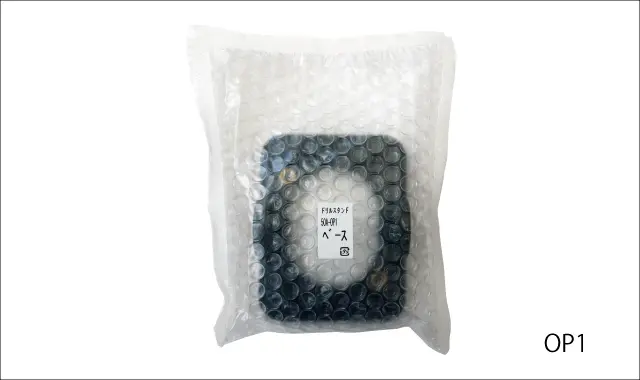

| 50A-OP1 | ドリルスタンドベース | 1,780円 |

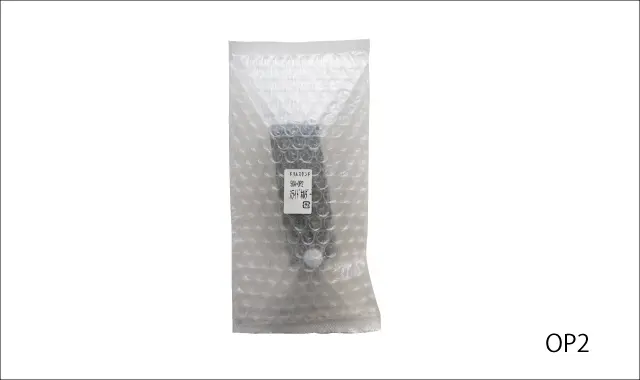

| 50A-OP2 | スライドホルダー（ユリヤネジ付） | 2,280円 |

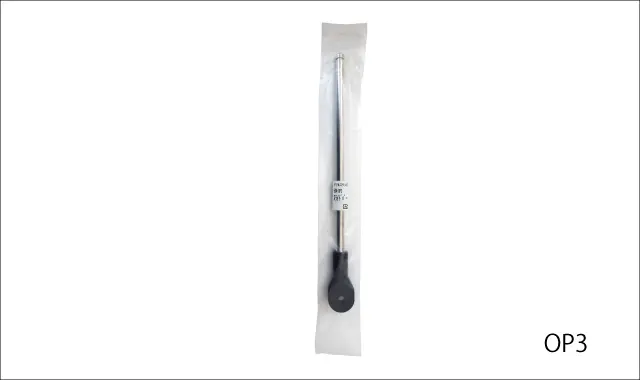

| 50A-OP3 | スライドバー | 1,280円 |

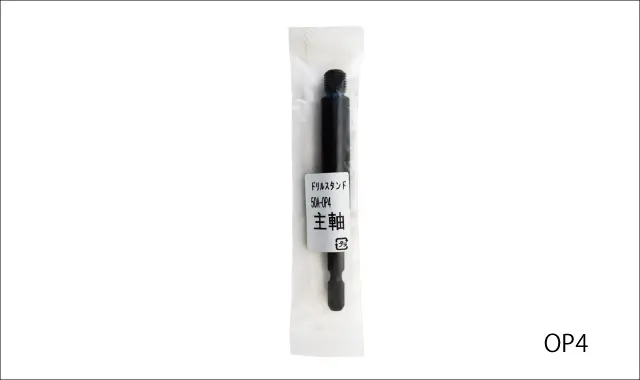

| 50A-OP4 | 主軸 | 1,280円 |

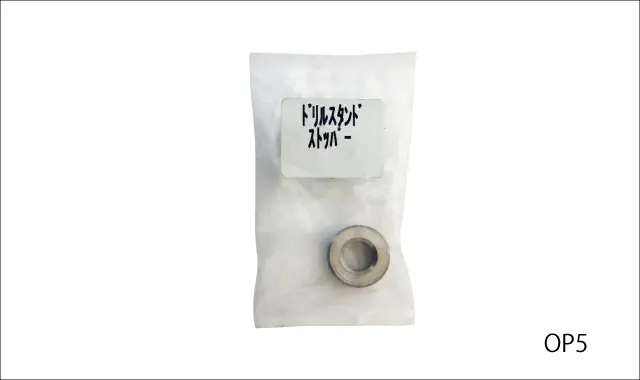

| 50A-OP5 | ストッパー | 520円 |

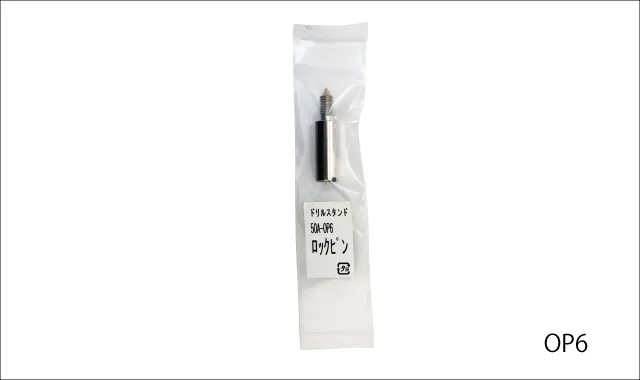

| 50A-OP6 | ロックピン | 520円 |

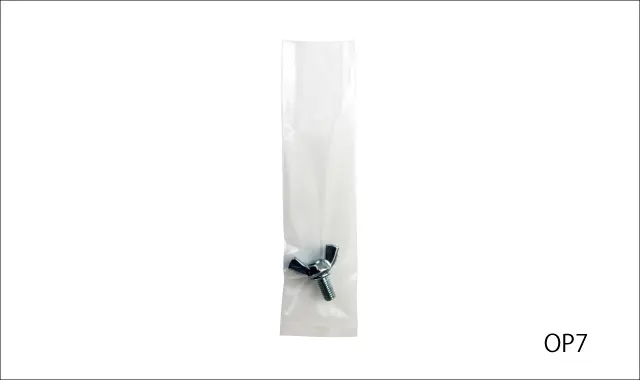

| 50A-OP7 | 蝶ネジ | 260円 |

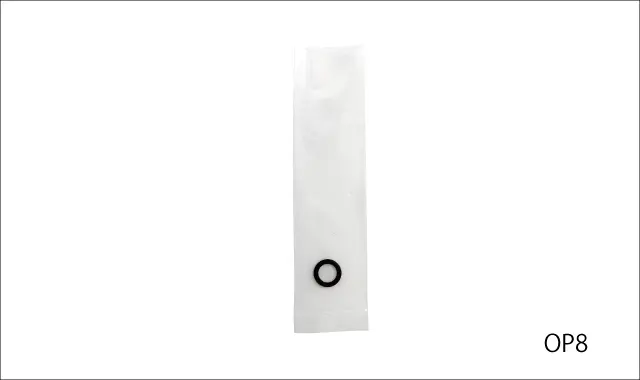

| 50A-OP8 | Oリング | 80円 |

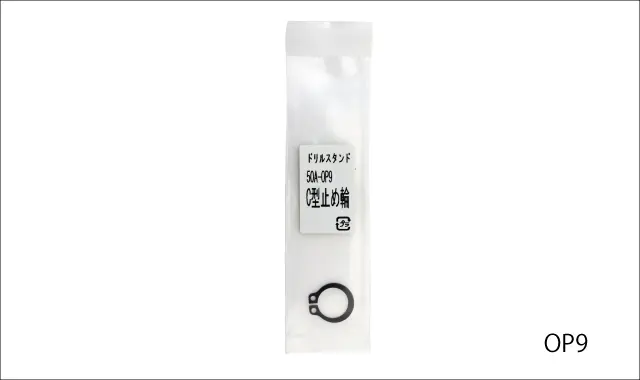

| 50A-OP9 | 軸用Ｃ型止め輪 | 130円 |

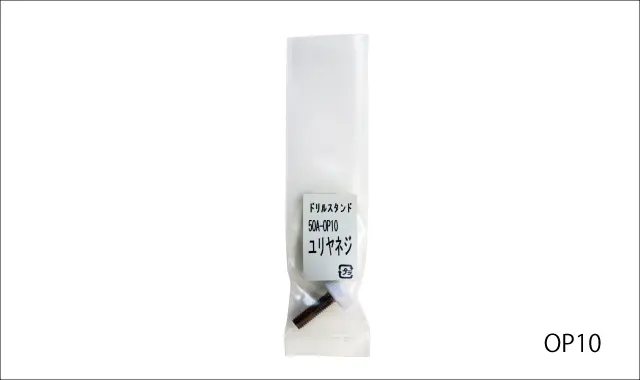

| 50A-OP10 | ユリヤネジ | 260円 |

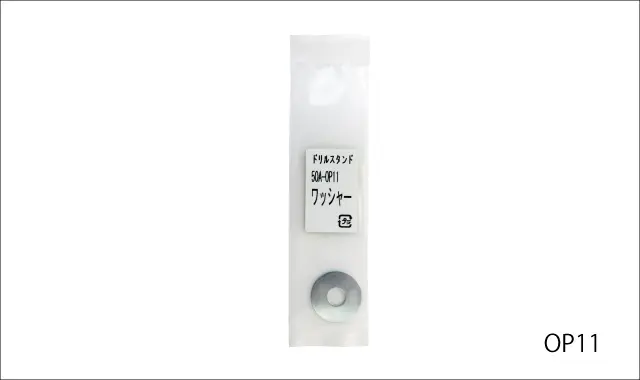

| 50A-OP11 | ワッシャー | 14円 |

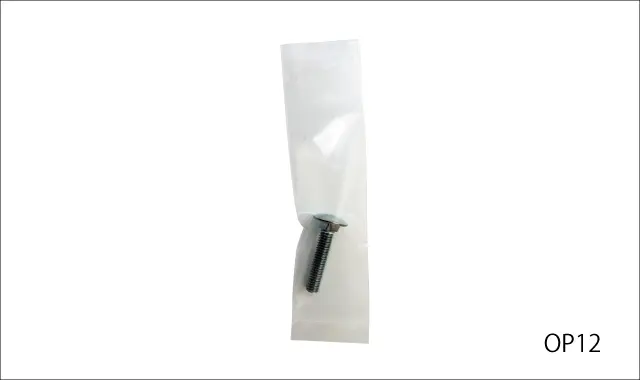

| 50A-OP12 | 角ボルト | 400円 |

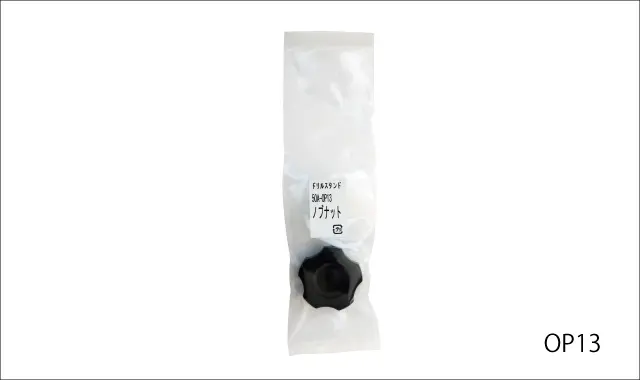

| 50A-OP13 | ノブナット | 260円 |

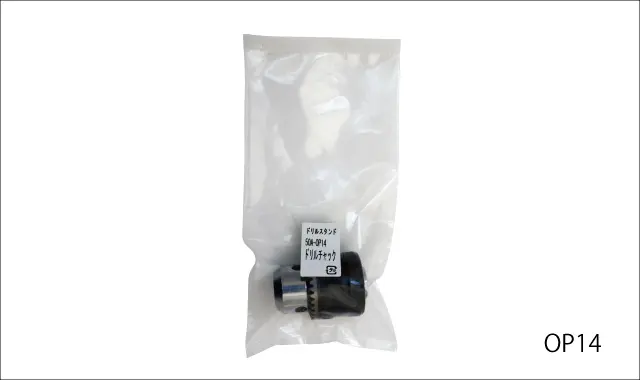

| 50A-OP14 | ドリルチャック | 3,200円 |

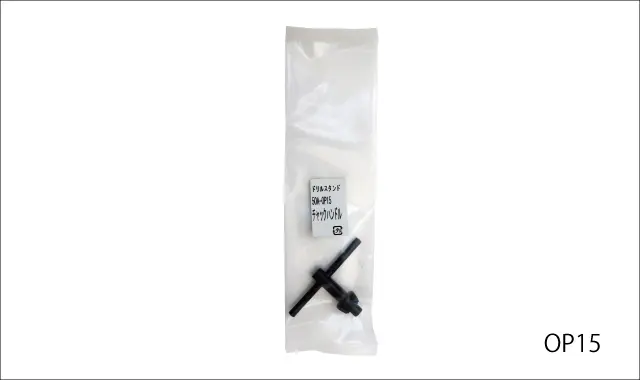

| 50A-OP15 | チャックハンドル | 320円 |

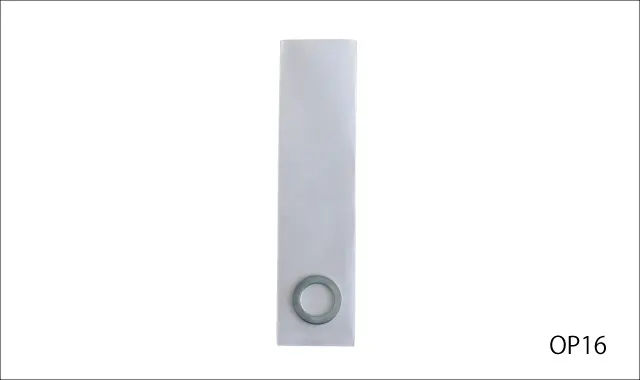

| 50A-OP16 | 軸用ワッシャー | 14円 |
豆知識
- 垂直使用時の最大ストロークは150mmです
- 傾斜角度45度で使用の場合、取付可能な錐の径は22mmまで（ショートビット・兼用ビット）になります

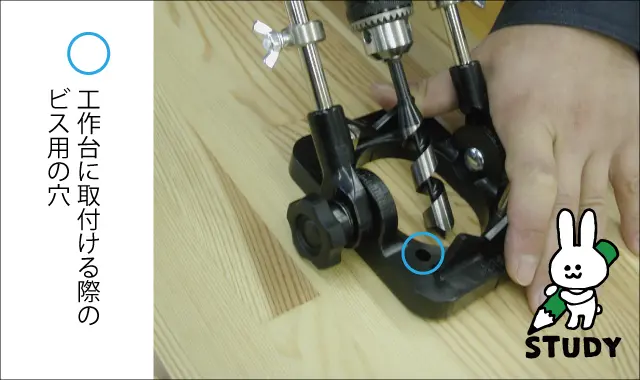

- スライドベースに空いている穴は、工作台にドリルスタンドを固定する際のビス穴として使用できます

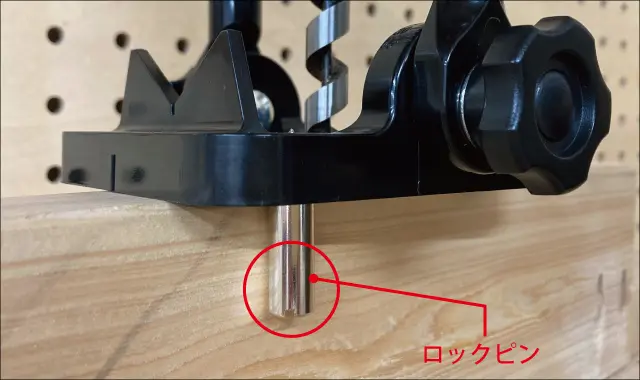

- ロックピンの使い方 こんな時に便利です
ロックピンをベースの下にセットすれば、角材のセンターに穴をあけることが可能です
ロックピンの尖った先端が材に引っ掛かるので、ドリルスタンドを安定させることができます
よくある質問
- Ｑ1スライドホルダーを交換したいのですが、C型止め輪を外すにはどうすればいいですか？

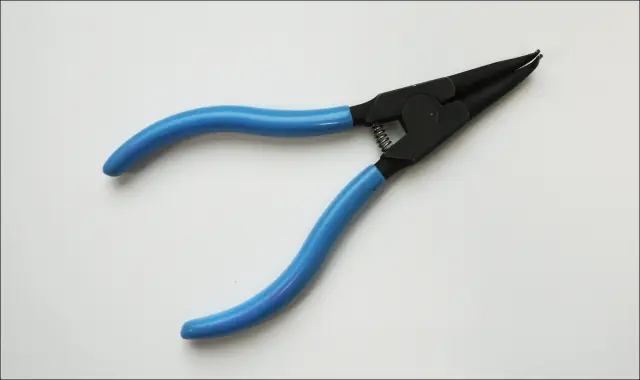

- C型止め輪を外すには「スナップリングプライヤー」という工具を使用します。グリップ部を握ると先が開くタイプをご使用ください。

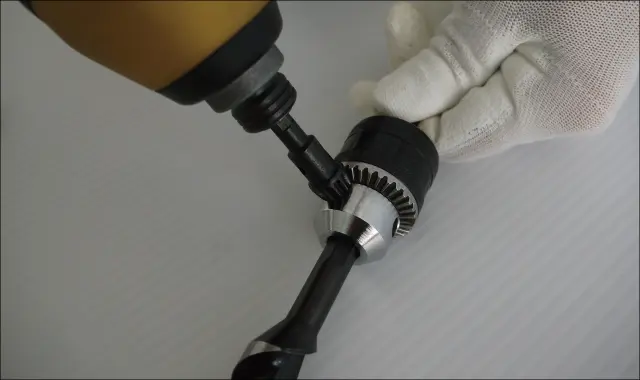

- Ｑ2ドリルスタンドのチャック部分から錐が抜けません
- インパクトがかかり過ぎると、チャック部分に錐が噛み込んでしまい抜けなくなる場合があります。その場合は六角軸チャックキー6×11をご使用ください。

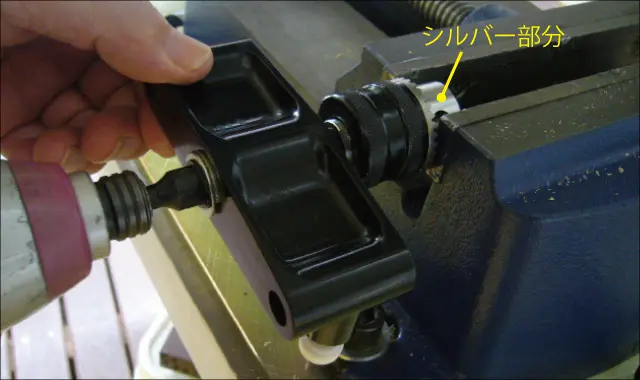

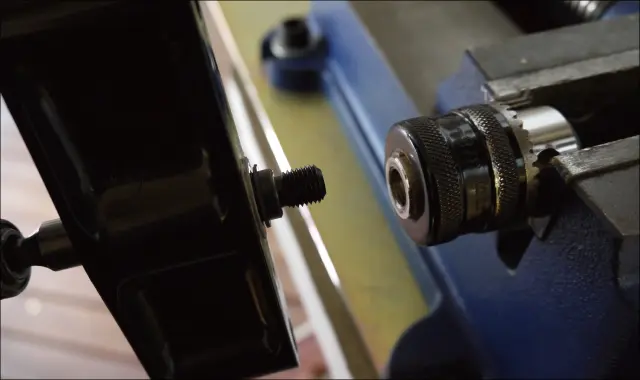

- Ｑ3チャックをドリルスタンドから外す方法がわかりません
- チャックをドリルスタンドから外す場合は、シルバー部分をバイスでしっかりと固定します。主軸にインパクトドライバをセットし、逆回転させるとチャックが外れます。

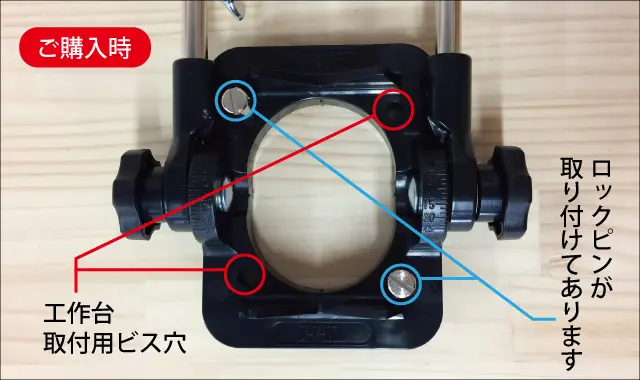

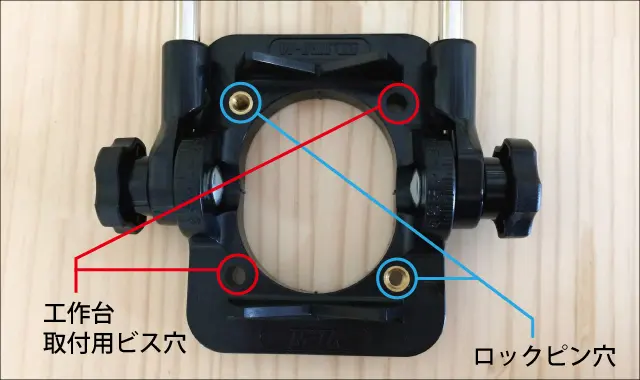

- Ｑ4工作台取付用ビス穴とロックピンの穴はどれですか？
- ドリルスタンドのベース部分にそれぞれ２箇所ずつあいています。ご購入時にはロックピンが差し込んである状態になっています。
- Ｑ5ドリルスタンドがガタガタします
- ロックピンがしっかりと締まった状態になっているとロックピンの先端が裏側に少し出ます。がたつきはそのために生じているので、ロックピンを少し緩めていただくと先端部分が飛び出なくなりますのでがたつきがなくなります。 （ロックピンの使い方は豆知識へ）
ロックピンの先端が裏側に飛び出ている

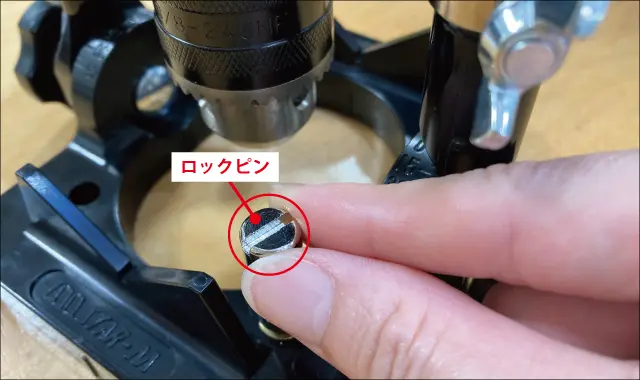

ロックピンを少し緩める

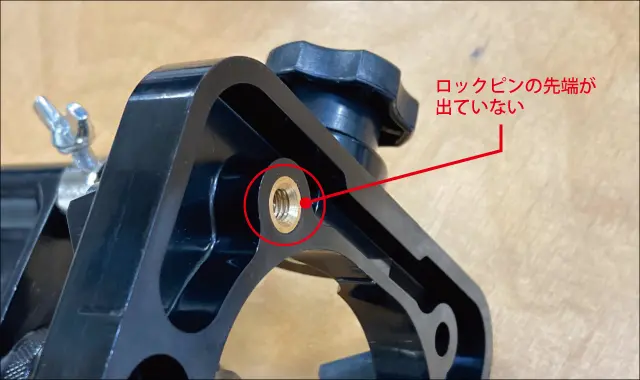

裏側にロックピンの先端が出なくなる
- Ｑ6取付可能先端工具サイズは54ｍｍ以下となっています。適用機種にインパクトドライバとありますが54ｍｍでもインパクトドライバで使用できますか
- 適用機種はあくまでもドリルスタンドに取付可能な電動工具の種類となります。実際に取付ける電動工具は、先端工具の適用機種をご確認ください。
（例）ロックオーガー54ｍｍの場合、ドリルスタンドには電気ドリルをセットしてご使用ください。
補助資料
使用例
90度の垂直穴加工

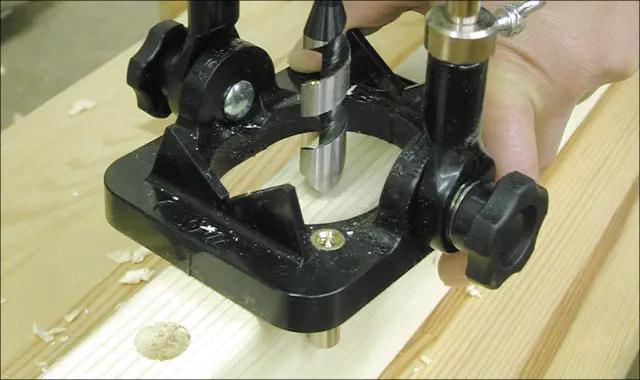

ロックピンを使用したセンター穴・ダボ穴加工

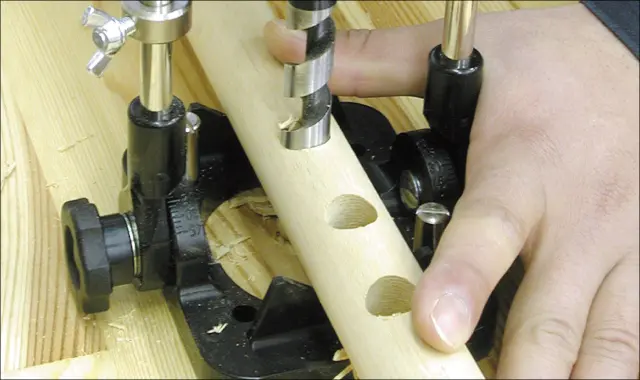

V溝を利用した丸棒加工

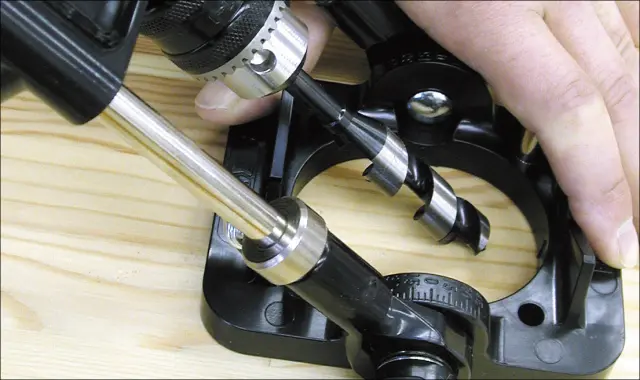

斜め穴加工

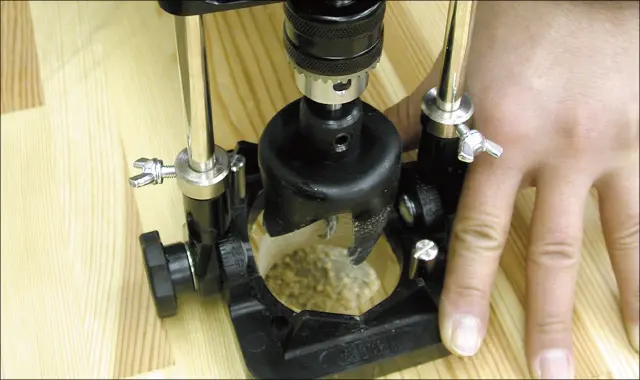

錠穴加工

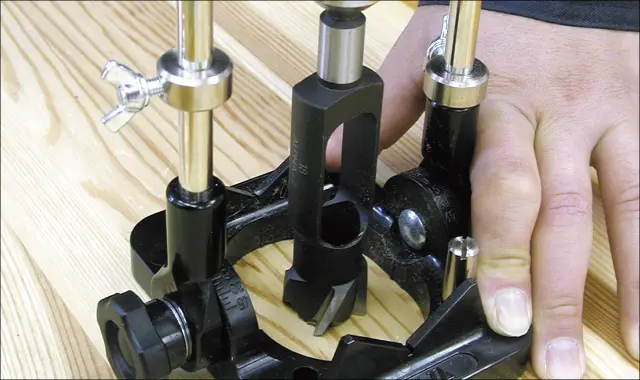

埋木（木栓）作り
