スライド丁番・ドロップ丁番取付け用の穴あけに
No.13 丁番錐A・B/ Hinge Bit
用途
スライド丁番・ドロップ丁番取付け用の穴あけに
特長
- 先ネジタイプと先三角タイプがあります
- ボール盤でのご使用には先三角タイプをおすすめします
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | 普通鋼 |
| 適用機種 | 【13A】 電気ドリル ドリルドライバ14.4V以上 【13B】 電気ドリル ボール盤 ドリルドライバ14.4V以上 |
| 適正回転数 | 1,500回転/分以下 |
| 軸マークの見方 |  ：三本溝 |
サイズ

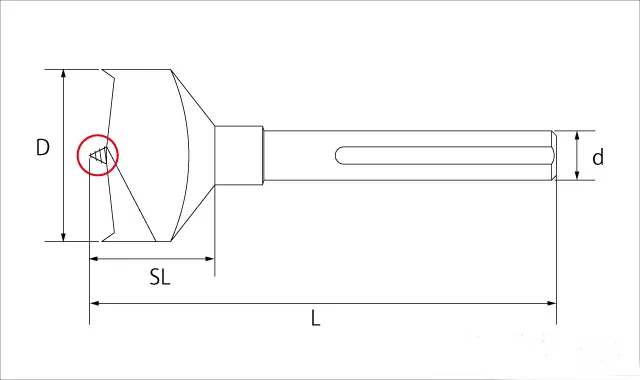

No.13A 丁番錐A（先ネジタイプ）
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 13A-250 | 25 | 95 | 25 | 10 |
2,600円 | 4962660132568 |
| 13A-260 | 26 | 95 | 25 | 10 |
2,600円 | 4962660132636 |
| 13A-300 | 30 | 95 | 25 | 10 |
2,600円 | 4962660133008 |
| 13A-350 | 35 | 95 | 25 | 10 |
4,030円 | 4962660133558 |
| 13A-400 | 40 | 95 | 25 | 10 |
5,460円 | 4962660134098 |
小箱：1入

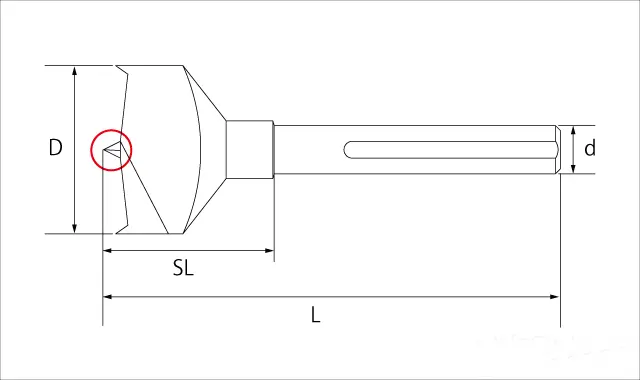

No.13B 丁番錐B（先三角タイプ）
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 13B-250 | 25 | 95 | 25 | 10 |
2,600円 | 4962660142536 |
| 13B-260 | 26 | 95 | 25 | 10 |
2,600円 | 4962660142604 |
| 13B-300 | 30 | 95 | 25 | 10 |
2,600円 | 4962660143076 |
| 13B-350 | 35 | 95 | 25 | 10 |
4,030円 | 4962660143526 |
| 13B-400 | 40 | 95 | 25 | 10 |
5,460円 | 4962660144066 |
小箱：1入
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
| 製作可能サイズ | 17mm～65mm |
|---|---|
| 製作可能全長 | 70mm～230mm |
| 軸形状 | ご相談ください |
豆知識
- ふすまの引き手の取付けの際の穴あけに最適な「ふすま錐（サイズ25mm～63mm）」もございます。別注品ですが在庫がある場合もございますのでお問い合わせください。
よくある質問
- Ｑ1スライド丁番って？ドロップ丁番って？
- スライド丁番は横に開くタイプの家具の扉を作る場合に使用される丁番です。ドロップ丁番は下に開くタイプの家具の扉を作る場合に使われる丁番です。
- Ｑ2メラミンやキッチンパネルへの穴あけも可能ですか？
- メラミンやキッチンパネルへの穴あけには超硬丁番錐がおすすめです。
補助資料
スライド丁番の取付け

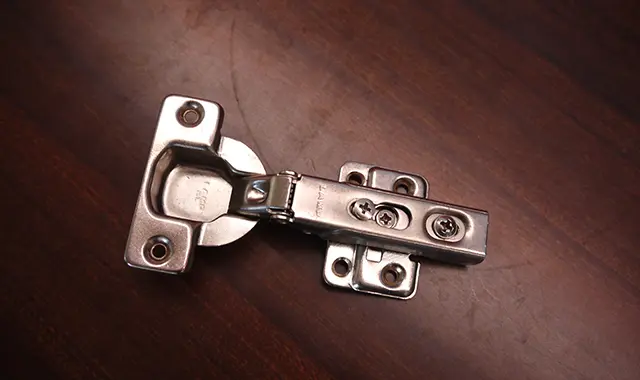

①スライド丁番を用意します

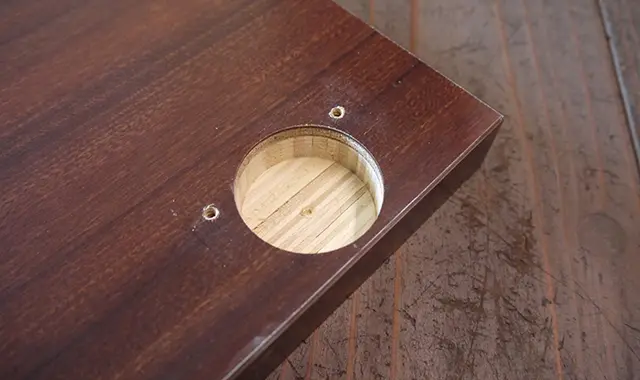

②扉にスライド丁番のカップ径に合わせて丁番錐で穴あけを行い、ネジの下穴もあけておく

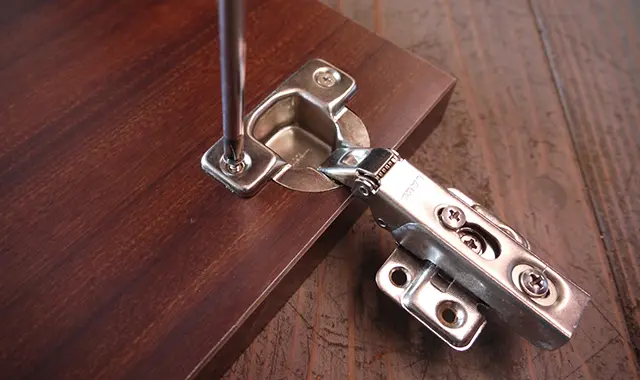

③スライド丁番のカップを加工穴にはめ込み、しっかりとネジで固定する

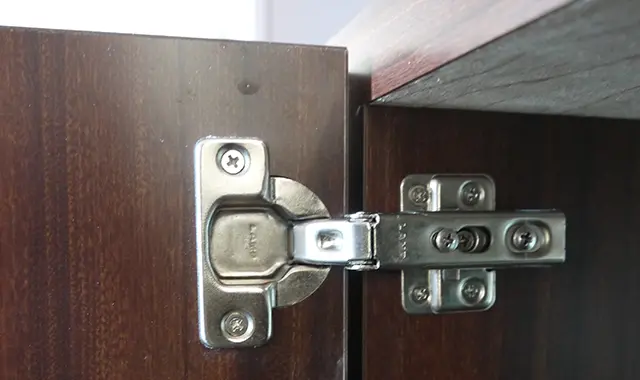

④側板もしっかりとネジを締付け金具を固定する
