段付ビットをご愛用の方へ

No.505 段付ビット用アダプター/ Sash Adapter

2024年11月22日新発売

段付ビット用アダプター
段付ビット用アダプター包装
段付ビット用アダプター使用例
段付ビット用アダプター
段付ビット用アダプター包装
段付ビット用アダプター使用例
用途 USE

段付ビットを電動工具に装着のまま、お手持ちの6.35mm六角軸の下穴錐や鉄工ドリルがご使用いただけるアダプターです

特長 FEATURES

仕様

適用材 装着するドリルによる
材質 本体:合金工具鋼
ソケット:樹脂
段付ビット:クロムバナジウム鋼
適用機種 インパクトドライバ14.4V以上
ドリルドライバ14.4V以上
適正回転数 3,000回転/分以下
注意事項注意事項
  • インパクトがかかると外れる恐れがありますのでご注意ください
  • 逆回転した場合、本体接合部が緩む場合がありますがその際は締め直してください
  • 取付推奨ドリルサイズは4.0mmまでとなります
  • 段付ビットを本体に装着する際は、奥まで差し込んでください
  • 安全のため保護具を着用してご使用ください

サイズ

段付ビット用アダプター

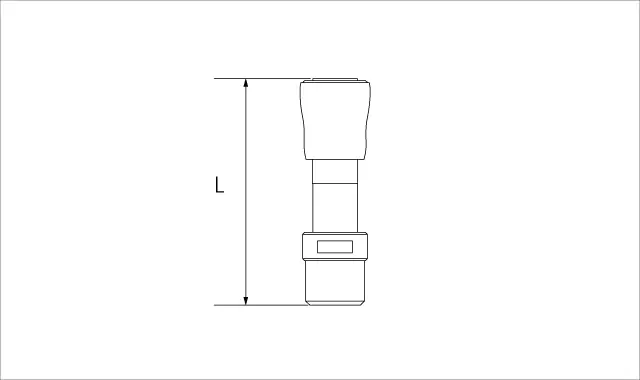

段付ビット用アダプター寸法

全長:L / 単位(mm)

品番 カラー 全長 価格(税抜) JANコード
505-PN PINK 56 2,600円 4962660900068
505-GR GREEN 56 2,600円 4962660900075
505-BK BLACK 56 2,600円 4962660900082

小箱:6入

交換パーツ

段付ビット

段付ビット
段付ビット寸法

全長:L 働き:SL 軸径:d / 単位(mm)

品番 サイズ 全長 働き 軸径 価格(税抜) JANコード
504-A
+2
100
55
6.35六角軸
360円 4962660900037

小箱:6入

よくある質問

市販の段付ビットにも装着できますか

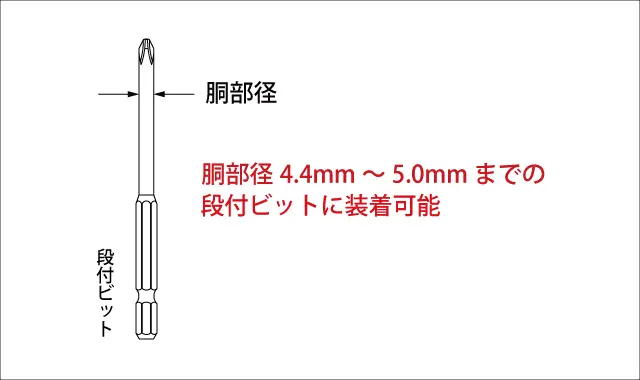

市販の段付ビットプラス1、プラス2にも装着可能です。ただし、胴部径4.4mm~5.0mmのものに限ります。

胴部径

補助資料

「段付ビット」適合表(一例)

メーカー 品番 製品名称 長さ(mm)
VESSEL GS162130 剛彩ビット 130
VESSEL GS162100 剛彩ビット 100
VESSEL GS162082 剛彩ビット 82
VESSEL DC162100 ブレないビット 100
VESSEL DC162065 ブレないビット 65
VESSEL SS162120 段付サキスボビット 120
VESSEL SS162100 段付サキスボビット 100
VESSEL SS162065 段付サキスボビット 65
VESSEL DZ162100 ナメないビット 100
VESSEL DZ162065 ナメないビット 65
VESSEL GM162100 段付ゴールドビット 100
VESSEL GM162065 段付ゴールドビット 65
Wera DS2150 段付ビット 150
Wera DS2130 段付ビット 130
Wera DS2100 段付ビット 100
Anex ACMD-2100 カラービット 100
Anex ACMD-2082 カラービット 82
Anex ASP1-2150 スリムチューブカラービット 150
Anex ASP1-2100 スリムチューブカラービット 100
Anex AHMD-2100W ハイパービット 100
Anex AHMD-2065W ハイパービット 65
Anex ARTD-1100 龍靭ビット 100
SUNFLAG 13-BSB 2x150 段付ビット 150
SUNFLAG 13-BSB 2x100 段付ビット 100
SUNFLAG 13-BSB 2x65 段付ビット 65
SUNFLAG 13-BSB 1x65 段付ビット 65
SUNFLAG 13-BSB 2x300 ロングビット 300
SUNFLAG 13-BSB 2x200 ロングビット 200
SUNFLAG BXB-1100 スーパースリムトーションビット 100

※2023年8月末弊社調べ 各メーカーによって規格変更になる場合もございます。ご了承ください。

使用方法

セットする

①段付ビットに段付ビット用アダプターをセットする(矢印の方向に奥までしっかりと差し込む)

下穴あけ

②下穴をあける


本体を抜く

③段付ビット用アダプターを矢印の方向に抜く

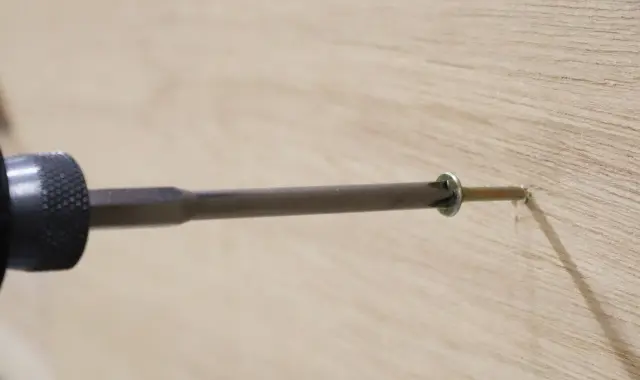

ビス締め

④段付ビットでビス締めをする

段付ビット用アダプターの着脱方法

セットする
本体を差し込む

①矢印の方向に本体を差し込んでセット

外す
隙間に指を入れる

①AとBの隙間に指を入れる

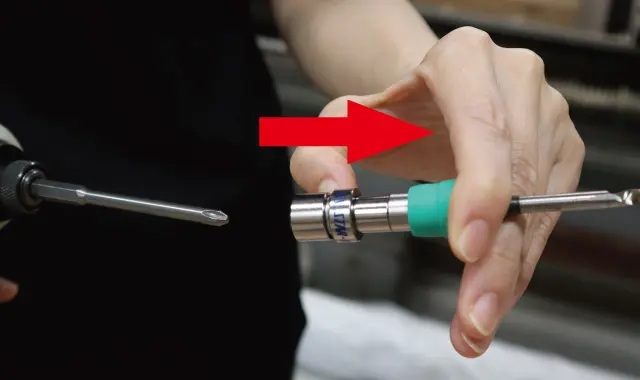

押しあげる

②矢印の方向に押し上げて本体を抜く

下穴錐・ドリルの着脱方法

下穴錐の着脱

赤い矢印の方向にソケット部を押し上げ、下穴錐・ドリルを着脱する
