丁番・手摺金具の取付け、もう失敗しません

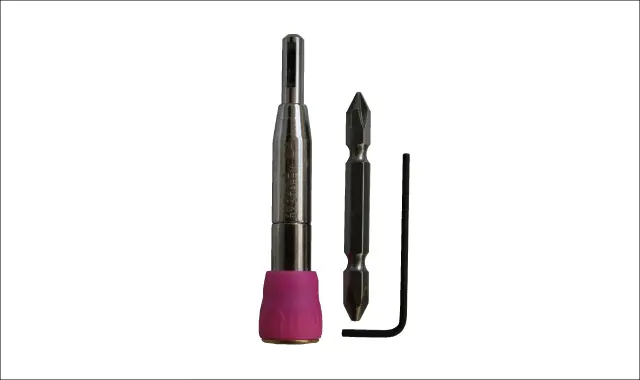

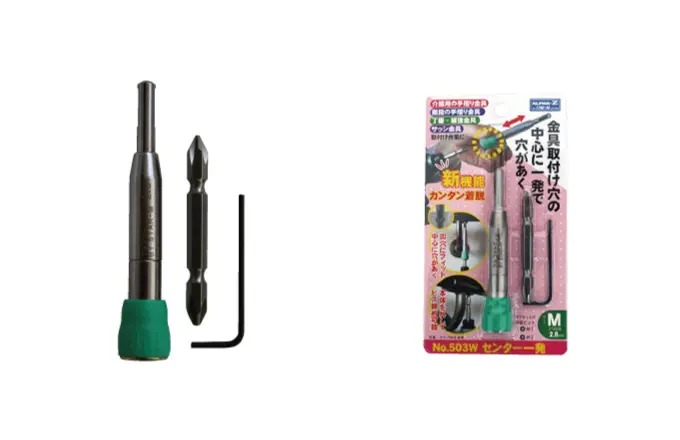

No.503W センター一発/ Self-Centering Hinge Drill
用途
丁番、手摺金具の皿穴の中心に一発で穴をあける
特長
- 取付け金具の皿穴の中心に下穴があくので、ビスを締めた時に金具がずれません
- ソケットは上下どちらに動かしても取付け、取り外しが可能です
- 付属のビットを電動工具に装着したまま、センター一発の取付けが可能です
- ガイドを外せば鉄工ドリルとしても使用可能です
仕様
| 適用材 | 一般木材・鉄工・軽金属・合成樹脂 |
|---|---|
| 材質 | 本体：スチール ソケット：樹脂 センタードリル：ハイス鋼 両頭ビット：クロムバナジウム鋼 |
| 適用機種 | インパクトドライバ14.4V以上 ドリルドライバ14.4V以上 |
| 適正回転数 | 3,000回転/分以下 |
サイズ

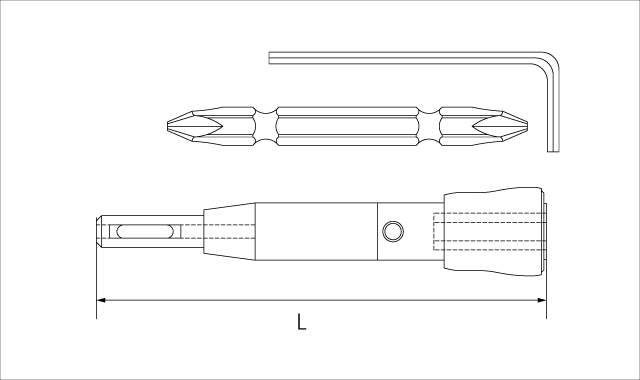

全長：L / 単位（mm）
| 品番 | サイズ | 内錐サイズ | 全長 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 503W-SS | SS | 2.0 | 83 | 2,100円 | 4962660900204 |
| 503W-S | S | 2.4 | 88 | 2,100円 | 4962660900211 |
| 503W-M | M | 2.8 | 94 | 2,100円 | 4962660900228 |
| 503W-L | L | 3.2 | 100 | 2,100円 | 4962660900235 |
小箱：6入
交換パーツ

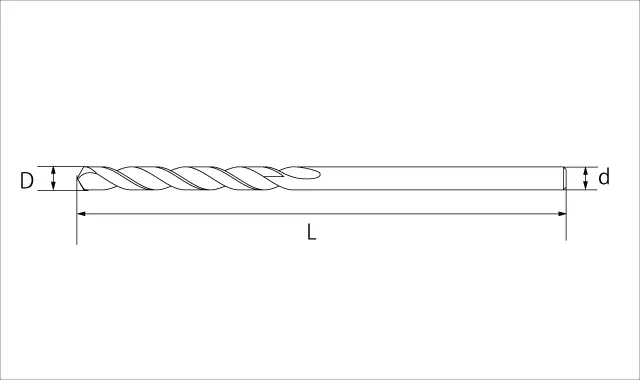

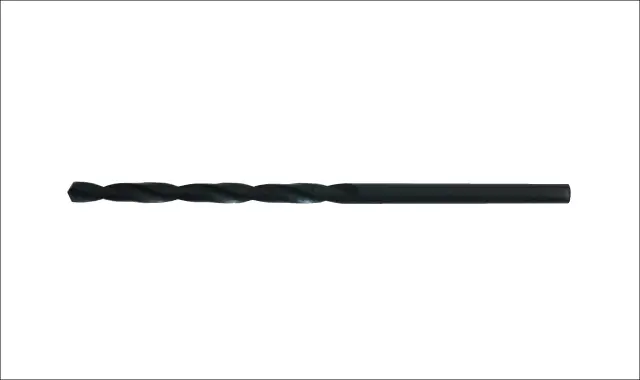

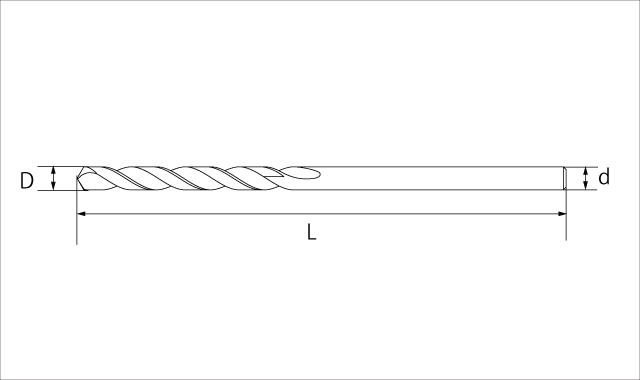

内錐
サイズ：D 全長：L / 単位（mm）
| 品番 | サイズ | 全長 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 503W-CD020 | 2.0 | 56 | 470円 | 4962660902208 |
| 503W-CD024 | 2.4 | 60 | 470円 | 4962660900242 |
| 503W-CD028 | 2.8 | 68 | 470円 | 4962660900280 |
| 503W-CD032 | 3.2 | 71 | 470円 | 4962660900303 |
小箱：６入

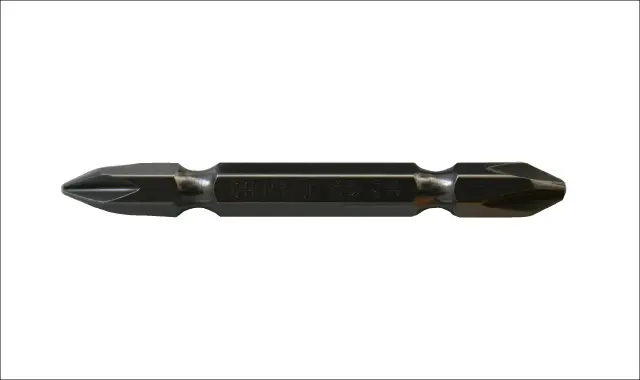

両頭ビット
| 品番 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|
| 503W-A |  #1＆＃2 |
260円 | 4962660900259 |
小箱：６入
その他
単位（mm）
| 品番 | 呼称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 503W-OP1 | 内錐止めネジ（SS・S・M用） | Ｍ4X4 | 80円 | - |
| 503W-OP2 | 内錐止めネジ（L用） | Ｍ4X3 | 80円 | - |
| 503W-OP3 | 六角レンチ | 2 | 160円 | - |
豆知識
- 内錐は市販の鉄工ドリルも取付可能ですが、長さにご注意ください

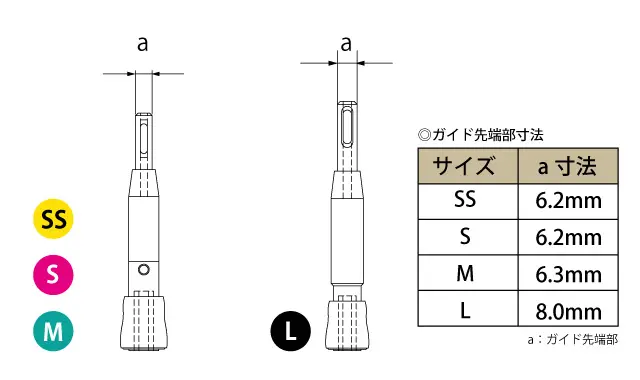

- ガイド先端部の外径寸法は下記のようになります
- 内錐が内蔵されていますので、ガイド部分を外すと鉄工ドリルとしてお使いいただけます
よくある質問
- Ｑ1内錐を交換するにはどうすれが良いですか？
-

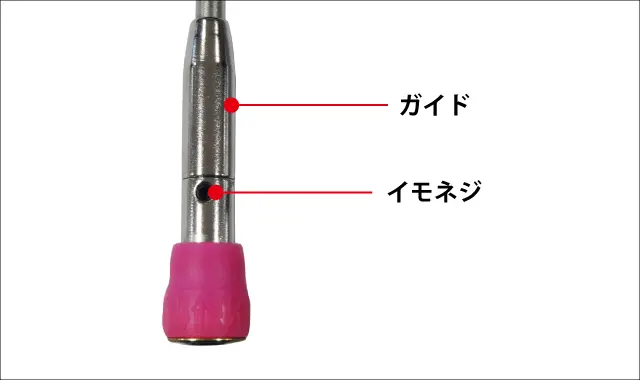

SS・S・Mの場合
①イモネジを緩めます
②ガイドを回して外します
③内錐を抜いて交換します

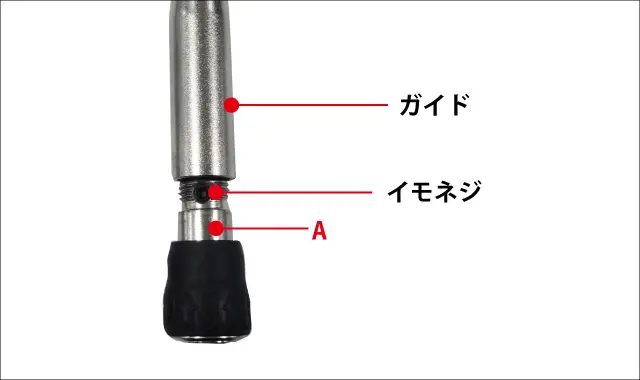

Lの場合
イモネジは隠れています
①Aの部分を持ってガイドを回し、外します
②見えてきたイモネジを緩めます
③内錐を抜いて交換します - Ｑ2下穴の深さはどれくらいあきますか？
-
SS：7mm、S：7mm、M：13mm、L：17mm となります（目安）
補助資料
センター一発がない時

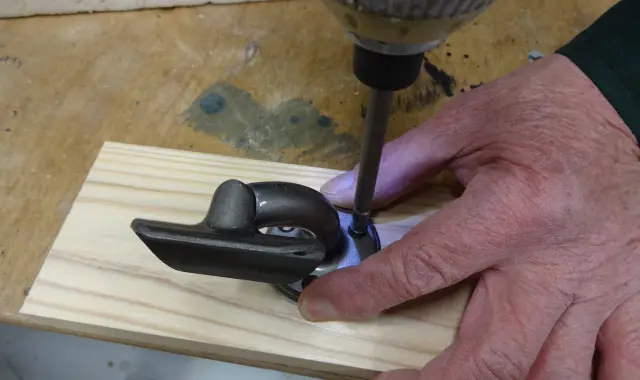

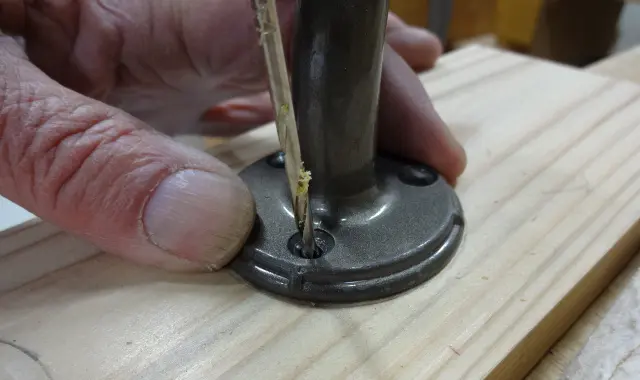

①設置場所に印を入れ、下穴錐で下穴をあけます
②ビスを締めます

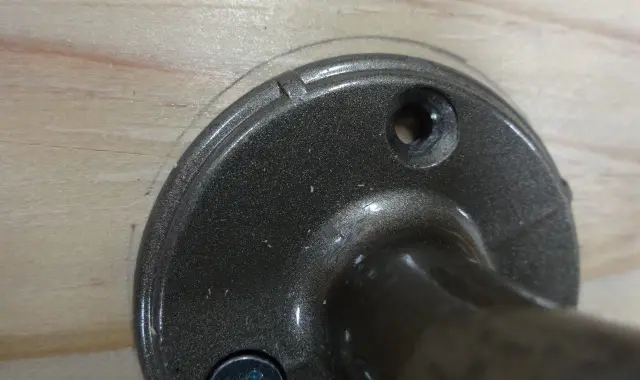

③印からずれた状態で金具がついてしまいました
センター一発がある時

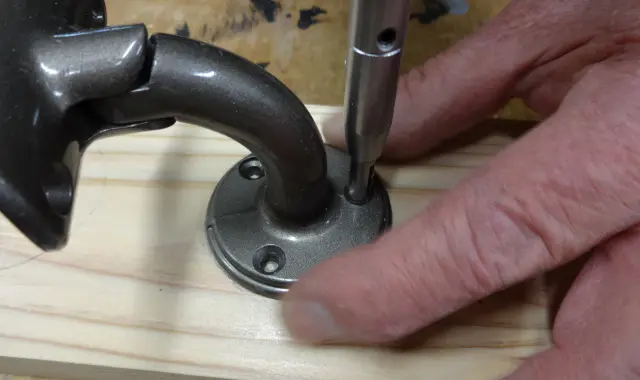

①設置場所に印を入れ、センター一発で下穴をあけます
②ビスを締めます

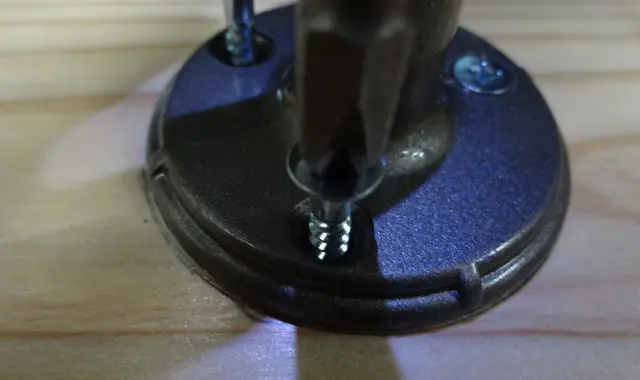

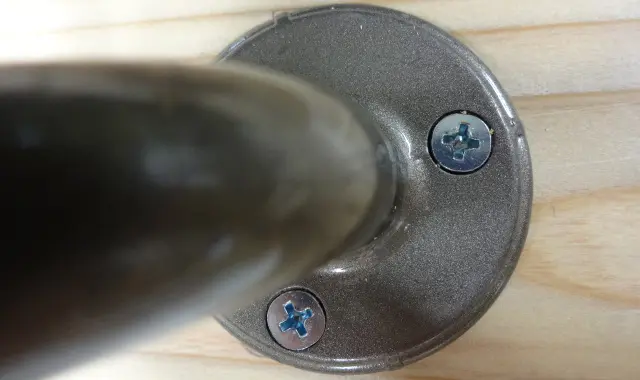

③印からずれずに、きれいに金具がつきました
センター一発の使い方

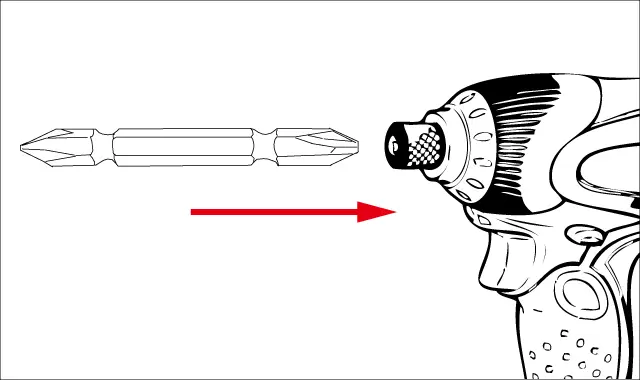

①インパクトドライバに付属のビットを取付ける

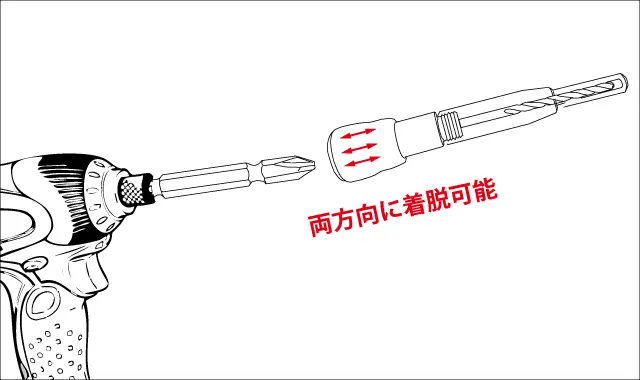

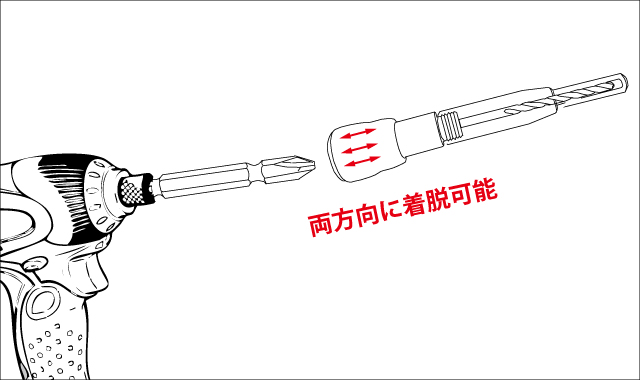

②ビットにセンター一発を取付けます（両方向に着脱可能）

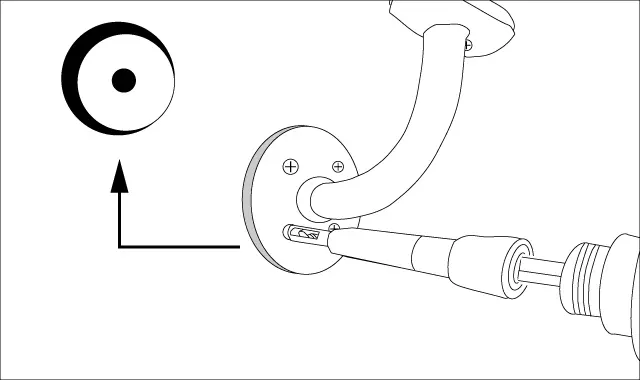

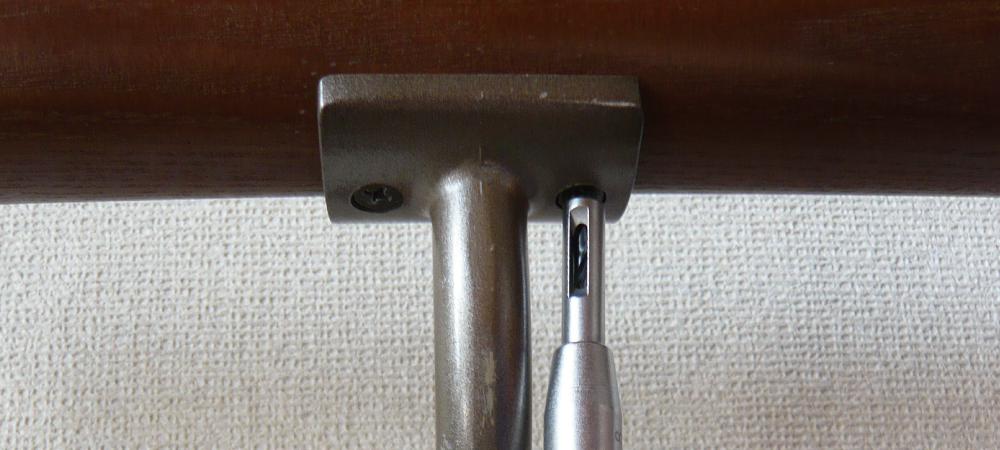

③皿穴にガイド先端部分を合わせて下穴をあける
④センター一発を取り外して①の状態にする（両方向に着脱可能）

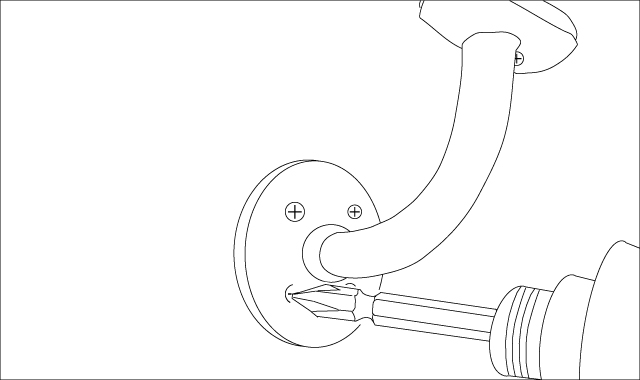

⑤ビスを締めます
