カッター径70mm以上の座掘錐
No.28L 超硬座掘錐 大口径/ T.C.T. Bolt Filling Bit "LARGE TYPE"
用途
ホールダウン金物・角座金の座掘を行う
特長
- 座掘ガイドと座掘ドリルを交換すれば、座グリと下穴あけを一度に行うことができます
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | ガイド・ドリル：普通鋼 カッター：普通鋼・超硬チップ付 |
| 適用機種 | 電気ドリル |
| 適正回転数 | 500～1,000回転/分 |
| 軸マークの見方 |  ：六角軸 |
サイズ
ドリルなし：ガイド×カッター
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28L-1870 | 18X70 | 13 |
28,800円 | 4962660868702 |
| 28L-1875 | 18X75 | 13 |
31,000円 | 4962660868757 |
| 28L-1880 | 18X80 | 13 |
44,600円 | 4962660868801 |
| 28L-1885 | 18X85 | 13 |
48,800円 | 4962660868504 |
| 28L-1890 | 18X90 | 13 |
54,000円 | 4962660868900 |
| 28L-1895 | 18X95 | 13 |
59,400円 | 4962660868955 |
| 28L-2170 | 21X70 | 13 |
28,800円 | 4962660862700 |
| 28L-2175 | 21X75 | 13 |
31,000円 | 4962660862755 |
| 28L-2180 | 21X80 | 13 |
44,600円 | 4962660862809 |
| 28L-2185 | 21X85 | 13 |
48,800円 | 4962660862854 |
| 28L-2190 | 21X90 | 13 |
54,000円 | 4962660862908 |
| 28L-2195 | 21X95 | 13 |
59,400円 | 4962660862953 |
小箱：1入
ドリル付：ガイド×カッター+ドリル
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28L-D1870 | 18X70 | 13 |
31,400円 | 4962660186875 |
| 28L-D1875 | 18X75 | 13 |
33,600円 | 4962660180750 |
| 28L-D1880 | 18X80 | 13 |
47,200円 | 4962660180804 |
| 28L-D1885 | 18X85 | 13 |
51,400円 | 4962660180859 |
| 28L-D1890 | 18X90 | 13 |
56,600円 | 4962660180903 |
| 28L-D1895 | 18X95 | 13 |
62,000円 | 4962660180958 |
| 28L-D2170 | 21X70 | 13 |
32,400円 | 4962660186271 |
| 28L-D2175 | 21X75 | 13 |
34,400円 | 4962660186752 |
| 28L-D2180 | 21X80 | 13 |
48,000円 | 4962660186806 |
| 28L-D2185 | 21X85 | 13 |
52,200円 | 4962660186851 |
| 28L-D2190 | 21X90 | 13 |
57,600円 | 4962660186905 |
| 28L-D2195 | 21X95 | 13 |
62,800円 | 4962660186950 |
小箱：1入
交換パーツ

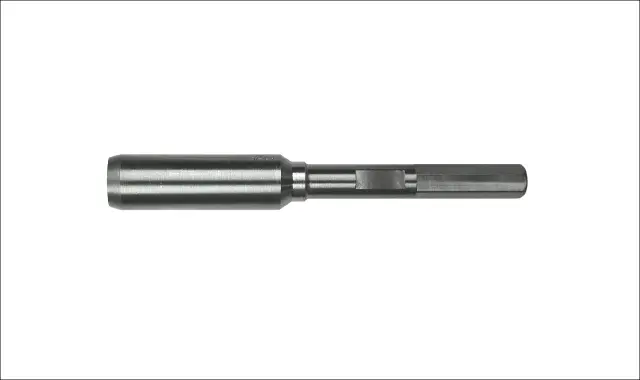

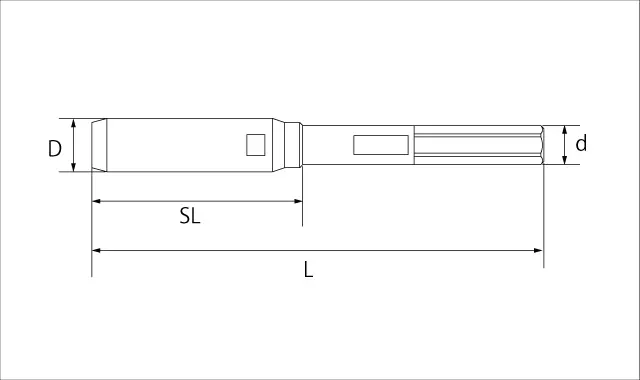

ガイド
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28L-G180 | 18 | 150 | 70 | 13 |
1,480円 | 4962660860188 |
| 28L-G210 | 21 | 150 | 70 | 13 |
1,480円 | 4962660860218 |

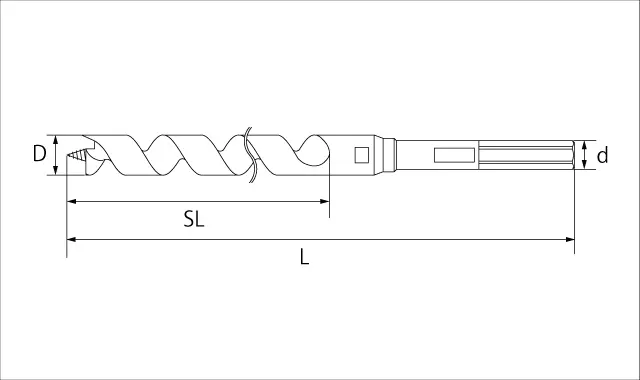

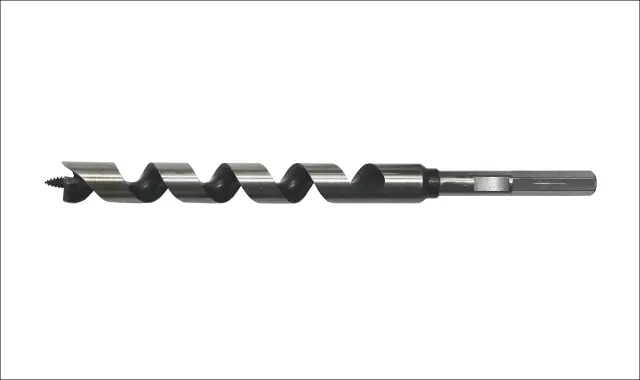

ドリル
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28L-D180 | 18 | 280 | 170 | 13 |
2,640円 | 4962660861802 |
| 28L-D210 | 21 | 280 | 170 | 13 |
3,480円 | 4962660862106 |

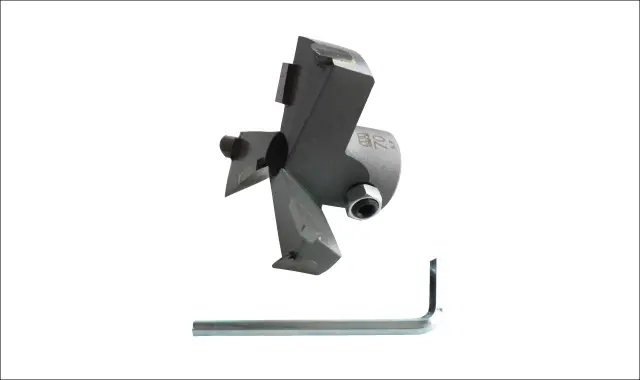

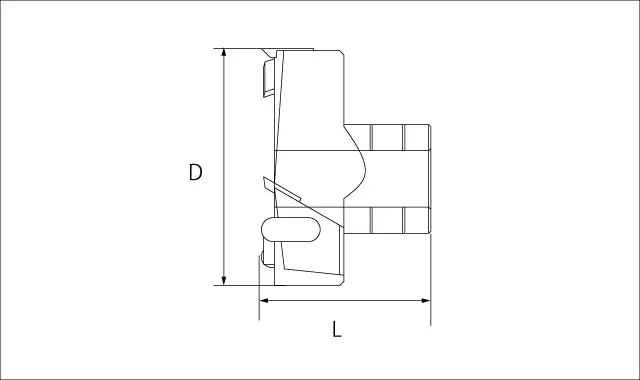

カッター
サイズ：D 全長：L / 単位（mm）
| 品番 | サイズ | 全長 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28L-C700 | 70 | 39 | 27,400円 | 4962660867002 |
| 28L-C750 | 75 | 39 | 29,400円 | 4962660867507 |
| 28L-C800 | 80 | 39 | 43,200円 | 4962660868009 |
| 28L-C850 | 85 | 39 | 47,400円 | 4962660868511 |
| 28L-C900 | 90 | 39 | 52,600円 | 4962660869006 |
| 28L-C950 | 95 | 39 | 57,800円 | 4962660869501 |
その他
単位（mm）
| 品番 | 名称 | サイズ | 価格（税抜） |
|---|---|---|---|

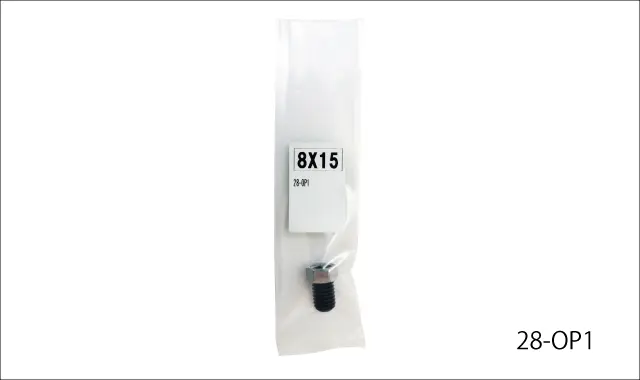

| 28-OP1 | ナット付ネジ | 8X15 | 110円 |
| 28-OP2 | 六角レンチ | 4 | 160円 |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
| 製作可能カッターサイズ | 超硬チップ付 50mm～100mm |
|---|---|
| 製作可能ガイドサイズ | サイズ：8mm～80mm 全長：105mm～1,000mm 軸形状：ご相談ください |
| 製作可能ドリルサイズ | サイズ：8mm～80mm 全長：125mm～400mm 軸形状：ご相談ください |
豆知識
- ホールダウン金物は補強金具のひとつです。引き寄せ金具とも呼ばれ、地震・台風の時に柱が土台や梁から抜けるのを防ぐ為に必要な金物で、柱脚（柱の下部）と柱頭（柱の上部）の両方に取り付けます。
- （株）タナカ様のオメガ丸座金70には超硬座掘錐大口径18X75がおすすめです
- ガイドやドリルを交換する際は、まずお手持ちのスパナでナットを緩めて外します。次に付属の六角レンチでガイド止めネジを緩めて外します。必ず、ナットとガイド止めネジを外してから交換してください。（ナットとガイド止めネジは２個所にあります）
交換方法については「よくある質問」をご覧ください。
- 土台の通りの修正や座掘穴の修正が必要な場面で、アンカーボルトが斜めに立ち上がっている場合は、アンカー後施工用ドリル（別注品）をご使用いただくと、土台を外さずに修正を行うことが可能です。
よくある質問
- Ｑ1使用中にカッターが破損したり、ガイドやドリルが曲がってしまうのはどうしてですか？
-
このような状態になってしまう原因はネジの緩みです。 ガイドやドリルを交換した際にネジがしっかりと締まっていない状態で作業をした場合にこういったことが起こりやすくなります。 交換作業は下記の手順で行ってください。
【交換手順】

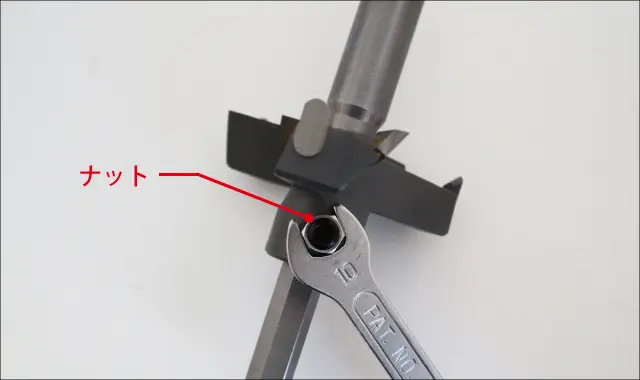

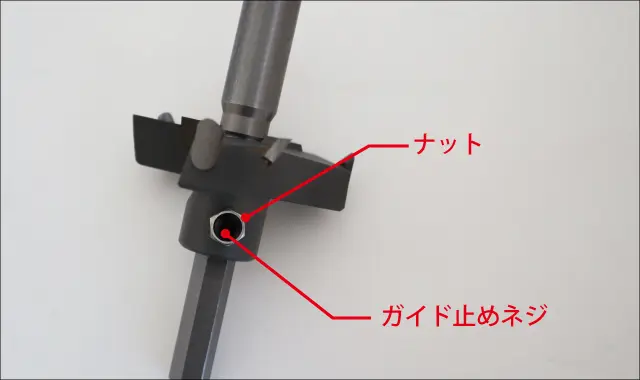

①お手持ちのスパナでナットを緩め、外します。

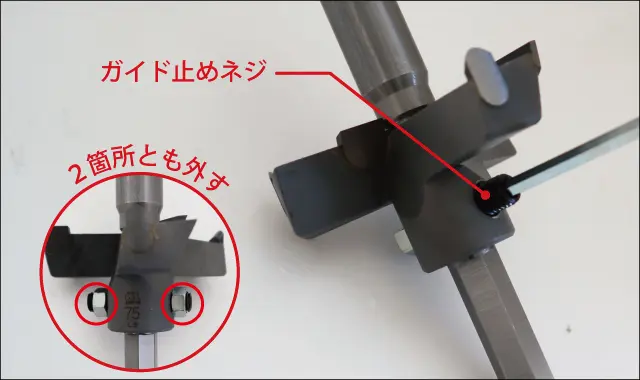

②付属の六角レンチでガイド止めネジを緩め、外します。ナットとガイド止めネジは２箇所とも外します。

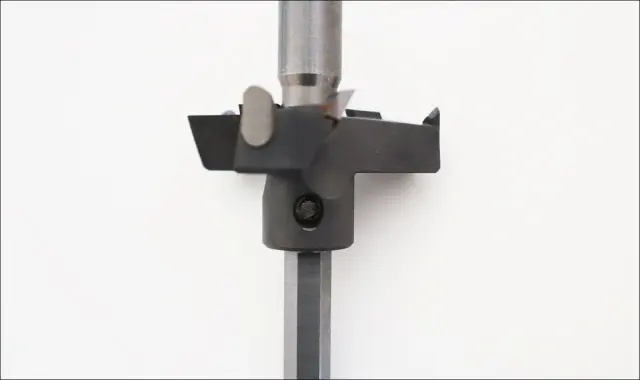

③ナットとガイド止めネジが外れました。ガイドを抜きます。ナットとガイド止めネジは必ず両方とも外してください。

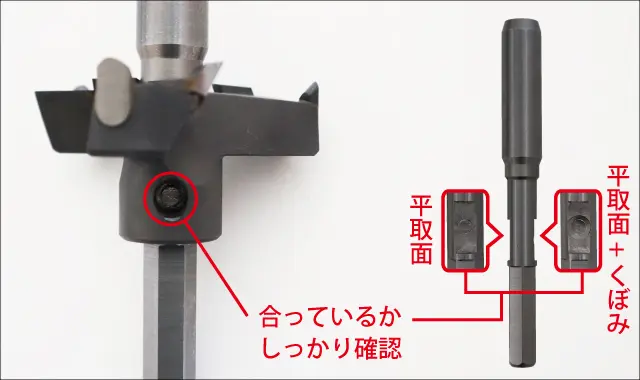

④新しいガイドやドリルをカッターにセットします。ガイドやドリルの平取面もしくは平取面+くぼみがカッターの〇の箇所にくるようにセットします。

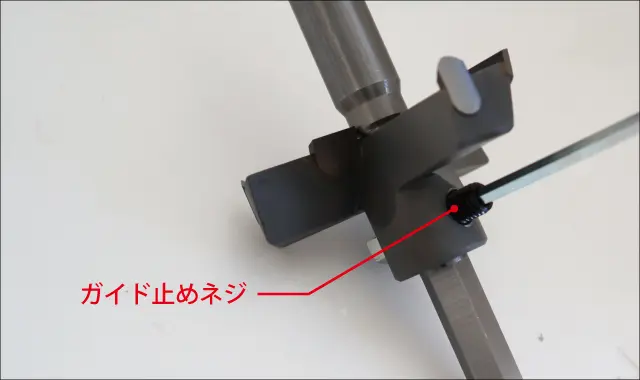

⑤付属の六角レンチでガイド止めネジを平取面もしくは平取面+くぼみでしっかりと締めます。

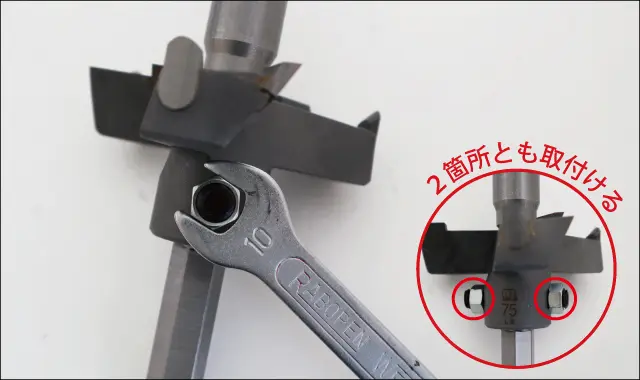

⑥お手持ちのスパナでナットをしっかりと締めます。２箇所とも取付けます。

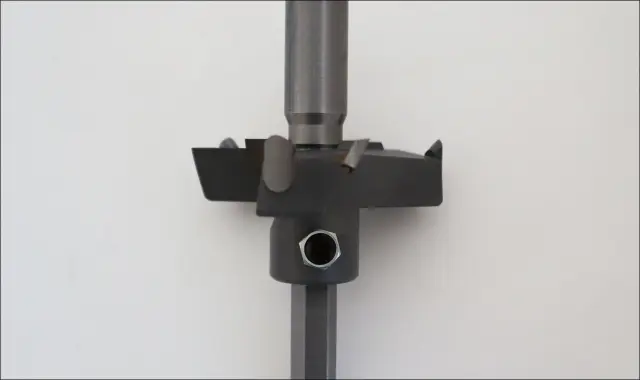

⑦セット完了です。

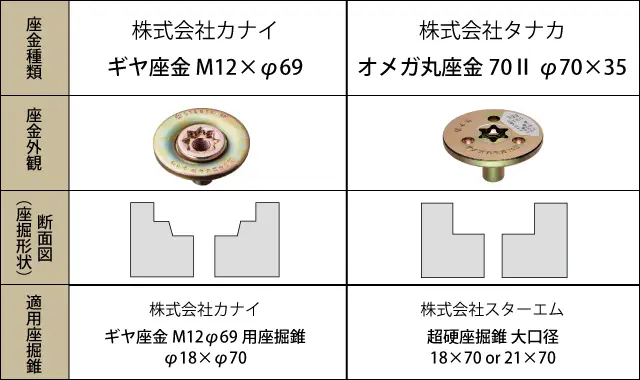

- Ｑ2ギヤ座金M12φ69用の座掘加工に、超硬座掘錐大口径 18×70は使用できますか
- ギヤ座金用の座掘には弊社の座掘錐はご使用いただけません。
座掘は座金の形状に合った加工を行う必要があります。弊社の座掘錐は（株）タナカ様から発売されているオメガ丸座金の座掘加工にご使用いただけます(一例）。
ギヤ座金の座掘加工には（株）カナイ様から発売されている専用座掘錐（詳細：外部リンク）をご使用ください
