アンカー後施工用ドリル/ Drill for Post-anchor Construction

この製品は別注品のため受注生産となっております。発売のご案内と同時に多数のご注文をいただき、現在、納期が長期化しております。できるだけ早くお届けができるよう努めてまいりますので、お客様には大変ご迷惑をおかけいたしますがご了承くださいますようお願い申し上げます。

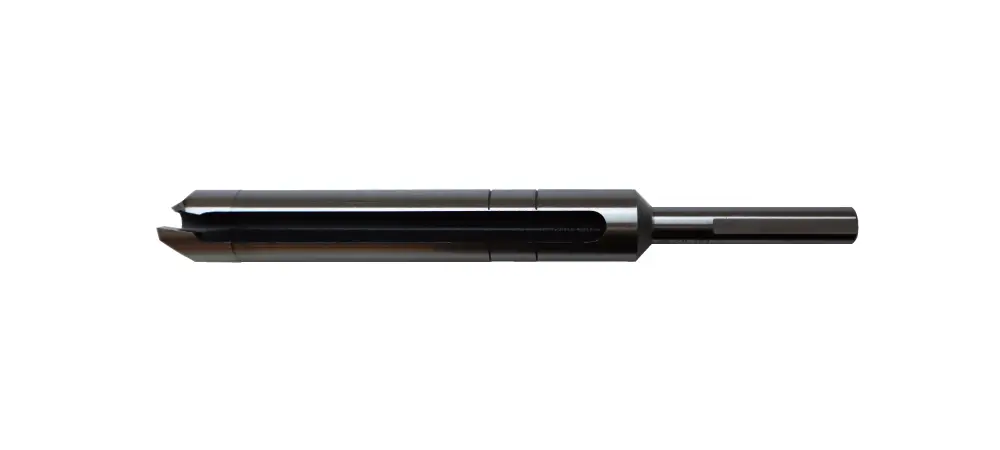

アンカー後施工用ドリル
アンカー後施工用ドリル使用例
アンカー後施工用ドリル
アンカー後施工用ドリル使用例
用途 USE

土台の通りを修正・座掘穴の修正

特長 FEATURES

仕様

適用材 一般木材
材質 普通鋼
適用機種 ドリルドライバ 14.4V以上
電気ドリル
適正回転数1,500回転/分以下
軸マークの見方 三本溝:三本溝

サイズ

アンカー後施工用ドリル
サイズ

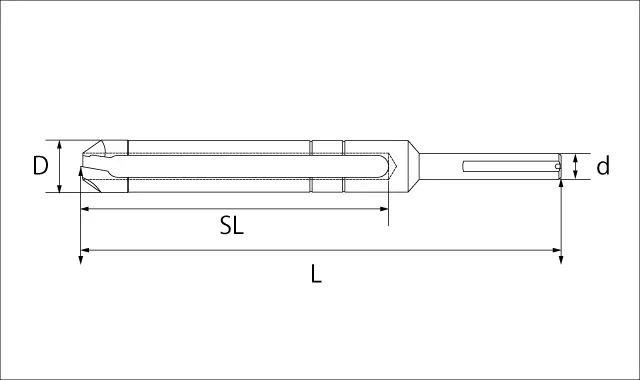

サイズ:D 全長:L 働き:SL 軸径:d / 単位(mm)

サイズ 全長 働き 軸径
24(内径12.2) 210 130
12三本溝

※受注生産となります

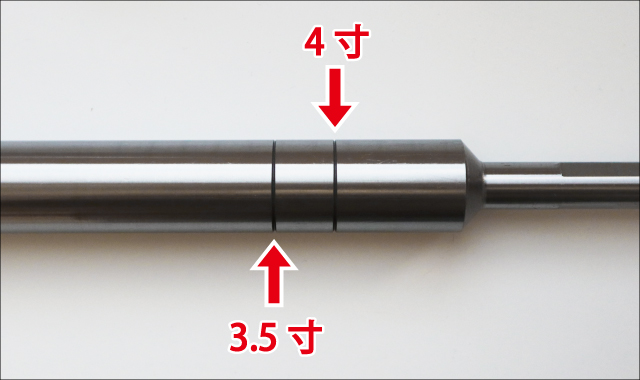

豆知識

補助資料

使用例①

基礎に土台をはめ込んだ時、土台が基礎の墨出しからずれてしまった。しかもアンカーボルトが斜めに立ち上がっているので座掘穴にあたっており、そのままでは土台を動かすこともできない場合

墨出しとのズレ

①墨出しから土台がずれてしまった


座金も動かせない

②アンカーボルトが座掘穴にあたっているので土台は動かせません。土台を外して調整するのは大変です

アンカー後施工用ドリル

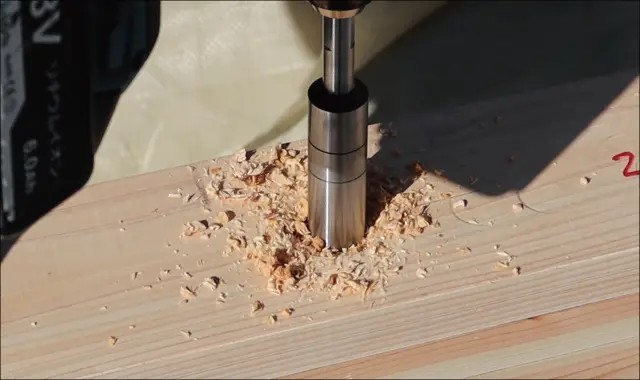

③アンカー後施工用ドリルをアンカーボルトに被せ、穴あけを行います

隙間ができる

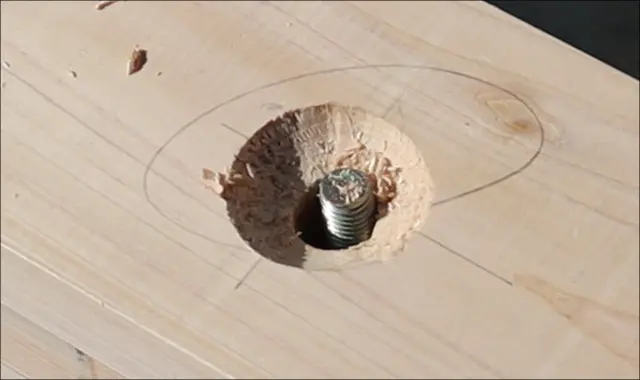

④アンカーボルト周囲の穴が拡がりました

掛矢で叩く

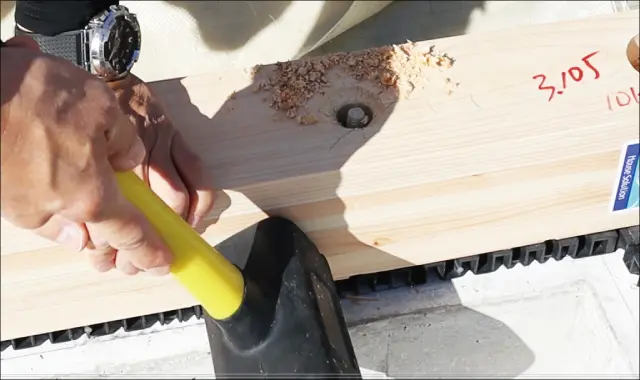

⑤掛矢(かけや)で叩いて調整します

使用例②

アンカーボルトが斜めに立ち上がり座掘穴にあたっているので、アンカーボルトのネジ山に座金がかからない場合

アンカーボルトが斜め

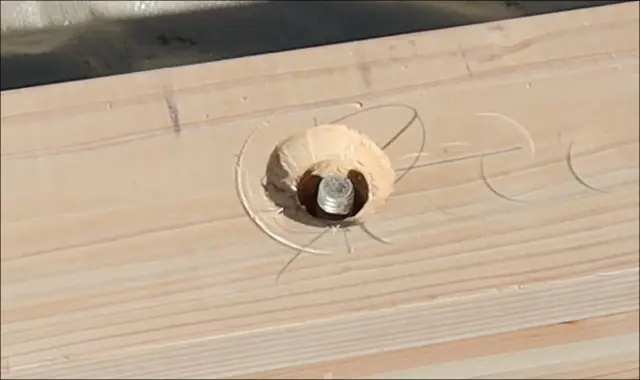

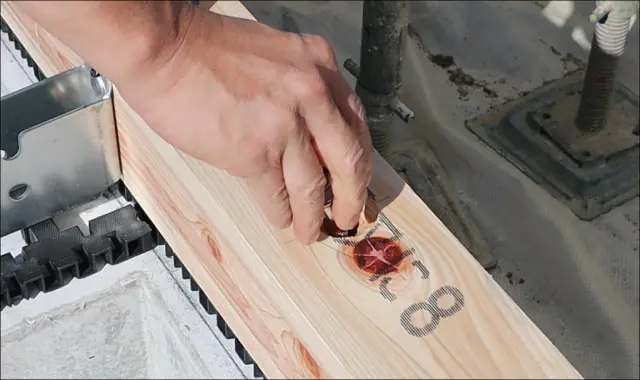

①アンカーボルトが斜めに立ち上がっている

ネジ山にかからない

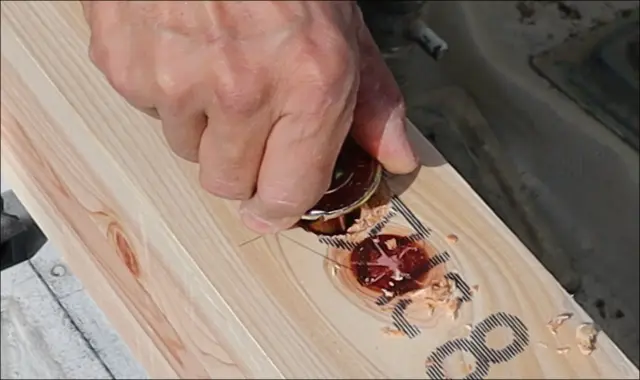

②座金がアンカーボルトのネジ山にかからない

アンカー後施工用ドリル

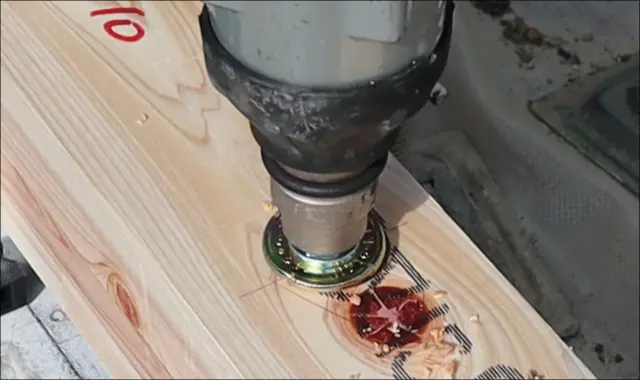

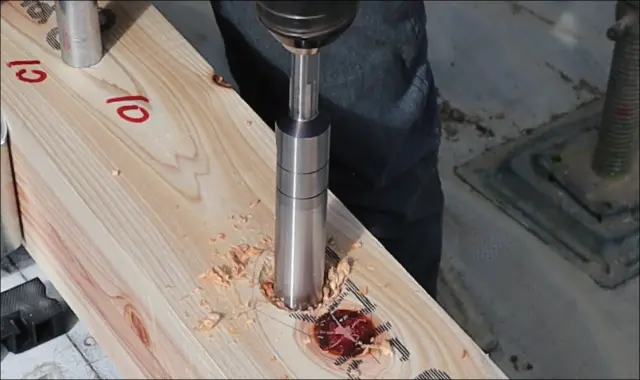

③アンカー後施工用ドリルをアンカーボルトに被せ穴あけを行います

ネジ山にかかる

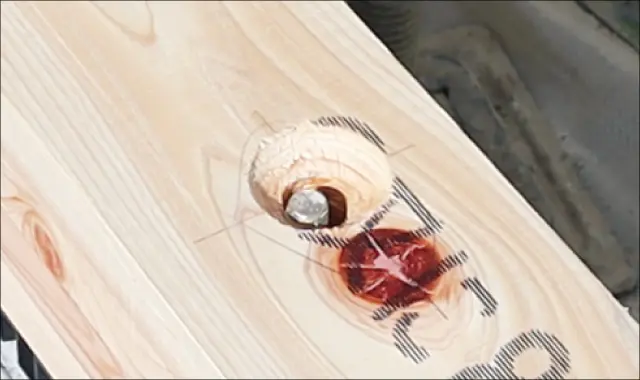

④アンカーボルト周囲に隙間ができ、ネジ山にかかるようになりました

締付け

⑤座金を締め付けます

動画

データ・カタログ

カタログ
カタログ

関連製品

超硬座掘錐 小口径
超硬座掘錐 標準径
超硬座掘錐 大口径
超硬アール座掘錐
超硬替刃式座掘錐
超硬P型座掘錐
