No.5016 ジョイントアダプター/ Extension Bar-Joint Adapter

ジョイントアダプター
ジョイントアダプター包装
ジョイントアダプター使用例
ジョイントアダプター
ジョイントアダプター包装
ジョイントアダプター使用例
用途 USE

穴あけ時、長さが足りない時のちょい足しに

特長 FEATURES

仕様

材質 【5016-A・B】
本体:合金工具鋼
ソケット部:クロムモリブデン鋼
【5016-C】
普通鋼
適用機種 アングルドリル
電気ドリル
適正回転数 1,500回転/分以下
取付可能先端工具径 5016-A:10mm六角軸
5016-B:12mm六角軸
5016-C:12mm軸
軸マークの見方 六角軸:六角軸
注意事項注意事項
  • 5016-Aと5016-Bに取付可能なのは弊社ドリルのみとなります

サイズ

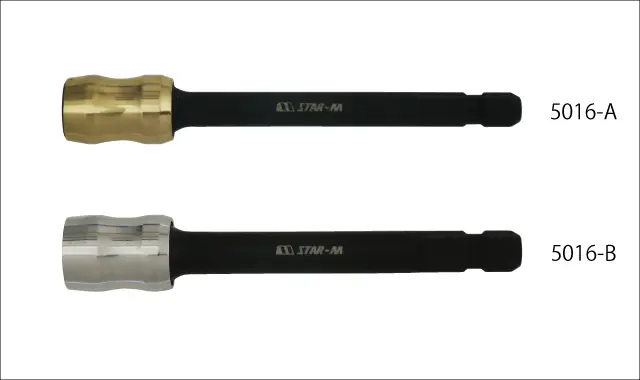

ジョイントアダプターAB

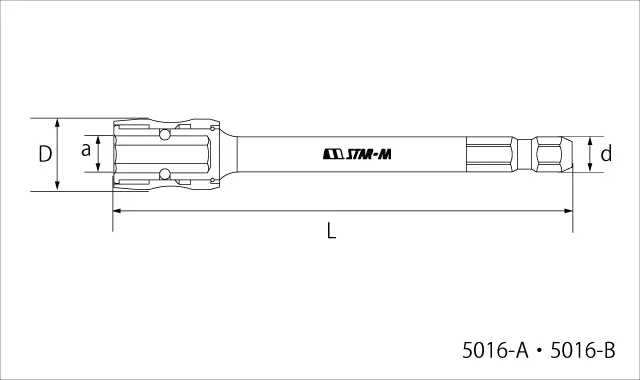

ジョイントアダプターAB寸法

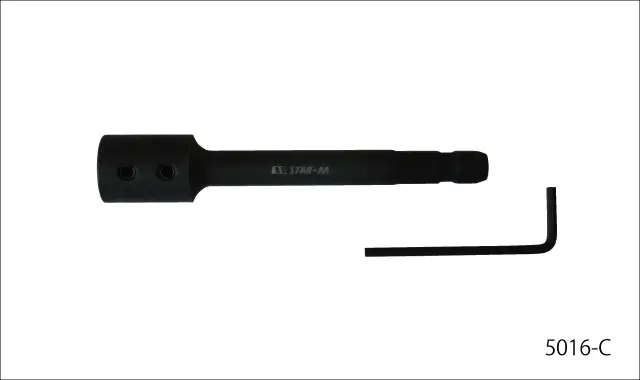

ジョイントアダプターC

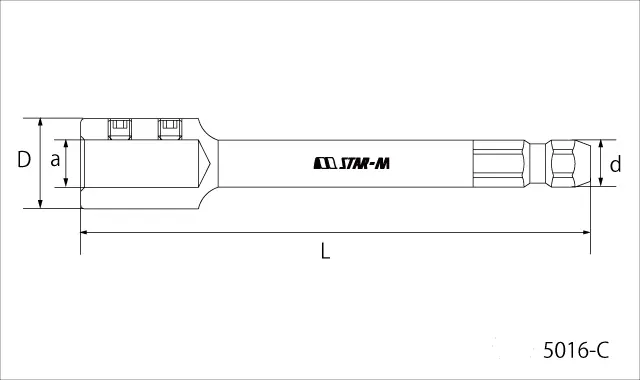

ジョイントアダプターC寸法

外径:D 口径:a 全長:L 軸径:d /単位(mm)

品番 サイズ 外径 口径 全長 軸径 価格(税抜) JANコード
5016-A A 20 10 130
10六角軸
2,100円 4962660501616
5016-B B 22 12 130
12六角軸
2,100円 4962660501623
5016-C C 23 12 130
12六角軸
2,100円 4962660501630

小箱:6入

豆知識

ジョイントアダプターは色んな接続方法があります

ジョイントアダプターA

ジョイントアダプターAの場合

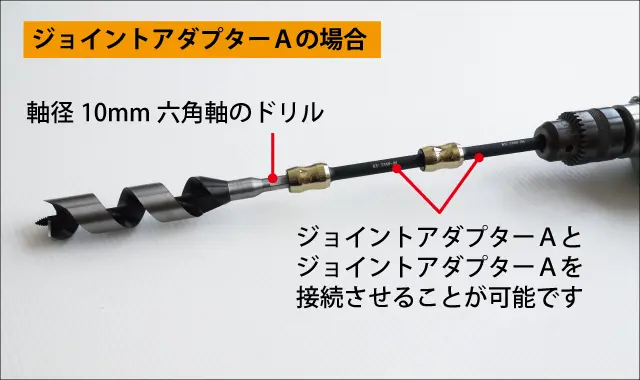

ジョイントアダプターAを2本つなげて使用できます。
ジョイントアダプターAは軸径10mm六角軸の先端工具が取付けられます。弊社のショートビット21~30mm、兼用ビット21~30mmの取付が可能となります。

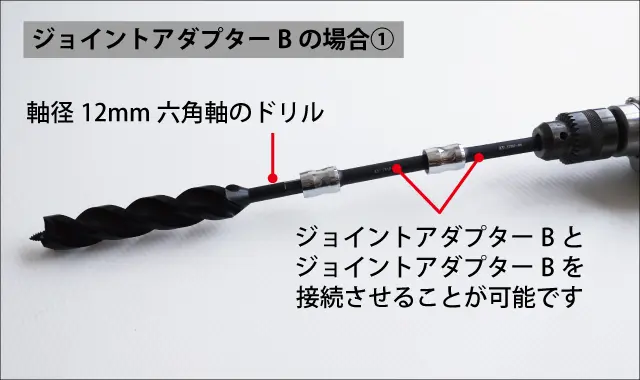

ジョイントアダプターB①

ジョイントアダプターBの場合①

ジョイントアダプターBを2本つなげて使用できます。
ジョイントアダプターBは軸径12mm六角軸の先端工具が取り付けられます。弊社のショートビット31~38mm、兼用ビット31~38mm、クギ切りドリル24~38mmの取付が可能となります。

ジョイントアダプターB②

ジョイントアダプターBの場合②

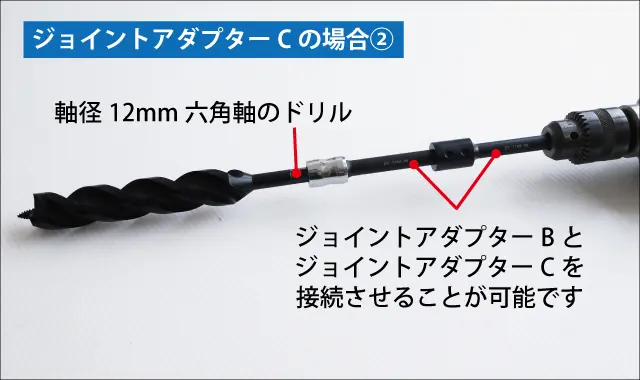

ジョイントアダプターBとCをつなげて使用できます。
ジョイントアダプターBは軸径12mm六角軸の先端工具が取り付けられます。弊社のショートビット31~38mm、兼用ビット31~38mm、クギ切りドリル24~38mmが取付け可能となります。ジョイントアダプターCは軸径12mmのものが取付けられるので、ジョイントアダプターBの取付が可能です。

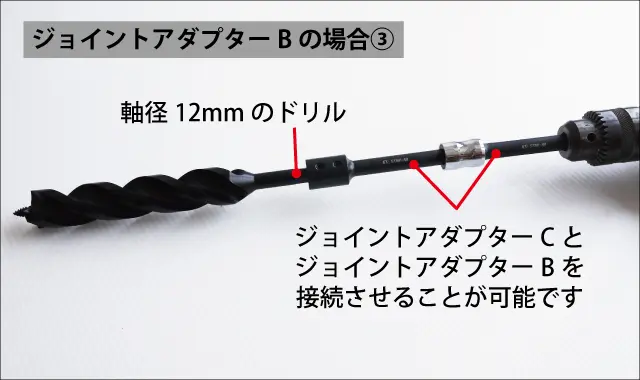

ジョイントアダプターB③

ジョイントアダプターBの場合③

ジョイントアダプターCとBをつなげて使用できます。
ジョイントアダプターCは軸径12mmの先端工具が取り付けられます。弊社のショートビット31~50mm、兼用ビット31~50mm、ドリルビット24~36mm、クギ切りドリル24~38mmが取付け可能となります。ジョイントアダプターBは軸径12mm六角軸が取付け可能なので、ジョイントアダプターCの取付が可能です。

ジョイントアダプターC①

ジョイントアダプターCの場合①

ジョイントアダプターCとBをつなげて使用できます。
ジョイントアダプターCは軸径12mmの先端工具が取り付けられます。弊社のショートビット31~50mm、兼用ビット31~50mm、ドリルビット24~36mm、クギ切りドリル24~38mmが取付け可能となります。ジョイントアダプターBは軸径12mm六角軸が取付け可能なので、ジョイントアダプターCの取付が可能です。

ジョイントアダプター②

ジョイントアダプターCの場合②

ジョイントアダプターBとCをつなげて使用できます。
ジョイントアダプターBは軸径12mm六角軸の先端工具が取り付けられます。弊社のショートビット31~38mm、兼用ビット31~38mm、クギ切りドリル24~38mmが取付け可能となります。ジョイントアダプターCは軸径12mmのものが取付けられるので、ジョイントアダプターBの取付が可能です。

よくある質問

ジョイントアダプターAやBにスターエムのドリルビットはセットできますか?
くびれに注目

くびれに注目

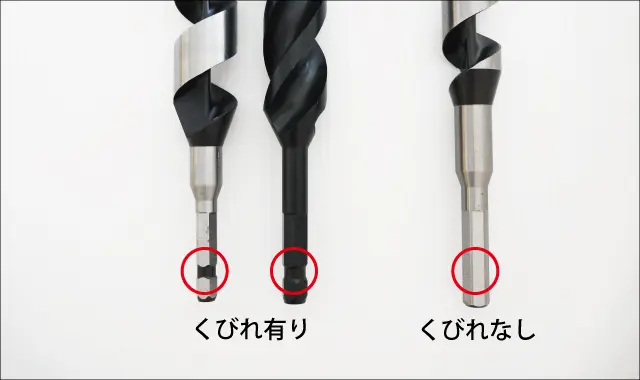

写真の錐はいずれも軸形状は「六角軸」という表記をするのですが、左右では形状が異なっています。左は兼用ビットとクギ切りドリルで「くびれ有り」、右はドリルビットで「くびれなし」になります。ジョイントアダプターAとBに取付けが出来るのは「くびれ有り」の六角軸となりますのでドリルビットは取付できません。「くびれのなし」の錐をセットできるのはジョイントアダプターCのみとなります。

ジョイントアダプターCのネジがなくなってしまいました。どうすればよいですか?
ネジは「六角穴付止めネジ M6X5」となります。お手数ですがお近くのホームセンターさん、金物店さん、プロショップさんにてお取り扱いされているかを一度お尋ねください。また、最近ではインターネットでも販売されているところもございます。

補助資料

使用例

ドリルが入らない

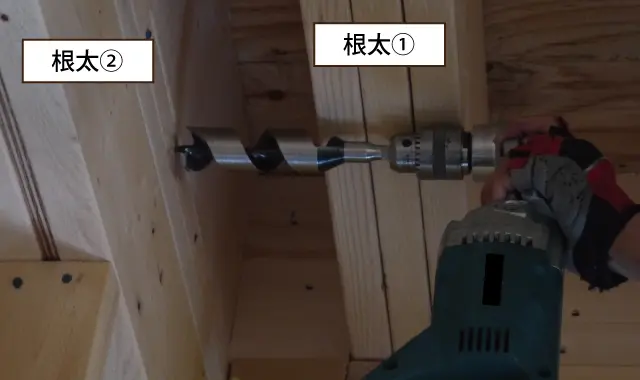

①「根太①」と「根太②」に穴をあけたいが、兼用ビットでは届かないし、ドリルビットでは長すぎて入らない

ジョイントアダプターをセット

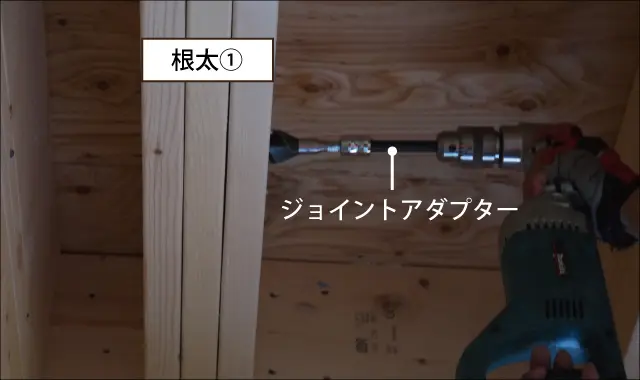

②兼用ビットで「根太①」に穴をあけ、兼用ビットを「根太①」に残した状態でジョイントアダプターをセットする

軸が延長された

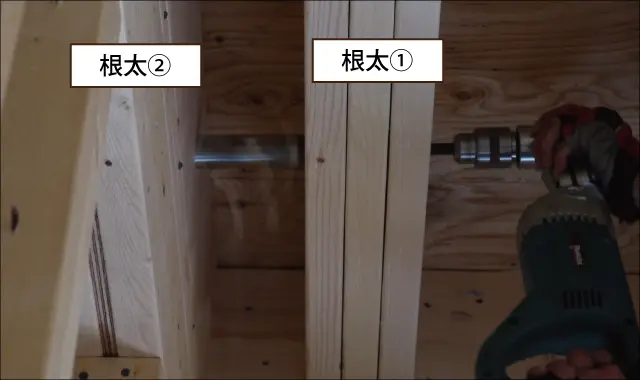

③ジョイントアダプターをセットすることで兼用ビットが延長され「根太①」を貫通し「根太②」に到達できました

貫通できた

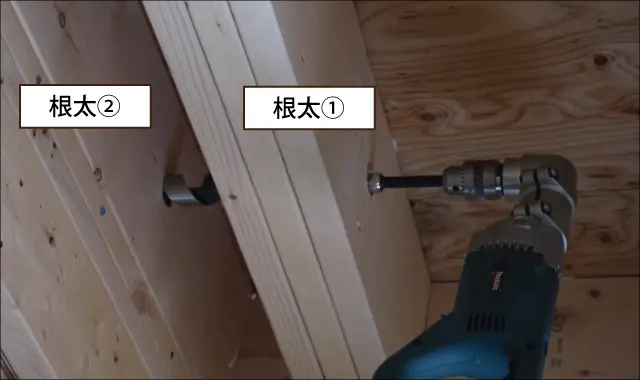

④「根太②」にも穴あけができました


取付可能サイズ一覧

製品名 5016-A 5016-B 5016-C
No.4 ドリルビット - - 24mm-36mm
No.5 ショートビット 21mm-30mm 31mm-38mm 31mm-50mm
No.6 兼用ビット 21mm-30mm 31mm-38mm 31mm-50mm
No.9 クギ切りドリル - 24mm-38mm 24mm-38mm

データ・カタログ

カタログページ

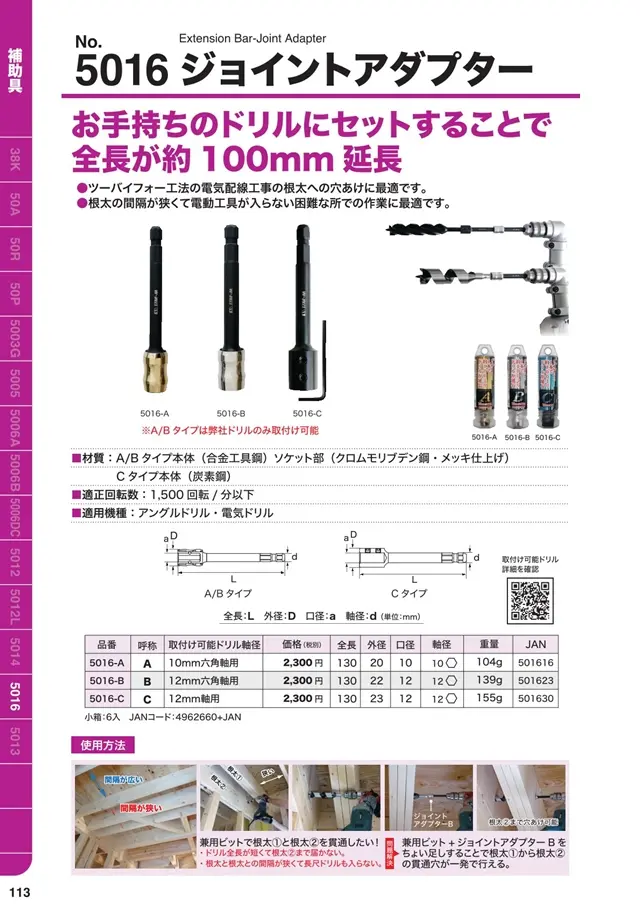

ジョイントアダプターカタログ
ジョイントアダプターカタログ
製品画像データ
ランキングデータ(2020年)
no1 ジョイントアダプターB
no2 ジョイントアダプターA
no3 ジョイントアダプターC
お客さまの声
ユーザーさんの声

【岐阜県 Mさま】

間柱の貫通穴作業や床板の貫通穴作業に利用。以前は間柱の場合は斜めに貫通させ、貫通させる際には違う錐を使っていたが、ジョイントアダプターがあれば手持ちの錐をすべてショートビットに変えることで錐の本数を減らせそう。

ユーザーさんの声

【広島県 Oさま】

2×4工法住宅のガス配管工事の施工に利用。根太の貫通にはアングルドライバー、ドリルドライバー、長さの違う3種類の同径のドリルを用意し、さらにビット延長アダプターにセットできるようにインパクト用軸のドリルも持ち込んで深さに合わせて先端を交換しながら作業していました。ジョイントアダプターを使うと何よりも現場への工具の持ち込みが少なくできるのが良かったです。適度な長さも良く、長さが足りない場合はもう一本継ぎ足せばよいので手持ちの先端工具が消耗してきたら追加購入したいです。

ユーザーさんの声

【東京都 Nさま】

木梁の貫通穴作業用に別にドリルを用意していたが、ジョイントアダプターがあればドリルが一本ですむので楽に使えた。

ユーザーさんの声

【神奈川県 Aさま】

壁材に貫通穴をあけて電線施工作業などに利用。対応する長さのドリルを用意するか、施工段階で長さが足りなければ反対側から貫通穴をあけて壁内部で合体させていたのだが、貫通まであと一息という時に作業の流れを止めることなく施工を続けられることが非常に良い。

ユーザーさんの声

【茨城県 Uさま】

通線用の貫通穴作業に利用。隙間もあまりない環境で柱などが邪魔して太径の穴があけられない場合、仕方なく短い錐で何個も穴をあけていました。ジョイントアダプターは手前の木材にジョイントアダプターの径より太い穴をあけて、途中でジョイントとすることにより、今まであかなかった場所に太径の穴あけが可能になりました。手前の木材と錐と同径であけるわけにはいかない場面があるので助かります。

ユーザーさんの声

【埼玉県 Hさま】

電気配線を通すための作業に利用。錐が届かない場合は両側から穴をあけて苦労しました。ジョイントアダプターにもっと早く出会えていたら良かったと思えるくらい作業がはかどっています。

ユーザーさんの声

【奈良県 Tさま】

床下で機械が入らなかった場合、どうすることもできずルート変更や露出等で対応していたが、ジョイントアダプターは途中で延長して使うことができるので狭い間と機械側の狭い所でも作業できたので良かった。
