No.5 ショートビット/ Combination Short Auger Bit
用途
USE
浅い貫通穴あけに
特長
FEATURES
- ドリル先端が先ネジタイプです
- 先ネジの回転力を利用して、押さえつけなくてもスムーズな穴あけが可能です
- 38mmまでは片刃片爪タイプ、39mm以上は切削抵抗を考慮した両刃両爪タイプです
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | 普通鋼 |
| 適用機種 | 電気ドリル インパクトドライバ14.4Ｖ以上（19ｍｍまで） ドリルドライバ（ハンドル付・18V以上） |
| 適正回転数 | 3ｍｍ～19ｍｍ：3,000回転/分以下 19.5ｍｍ～40ｍｍ：1,500回転/分以下 41ｍｍ以上：1,300回転/分以下 |
| 軸マークの見方 |  ：六角軸  ：三本溝 |
サイズ

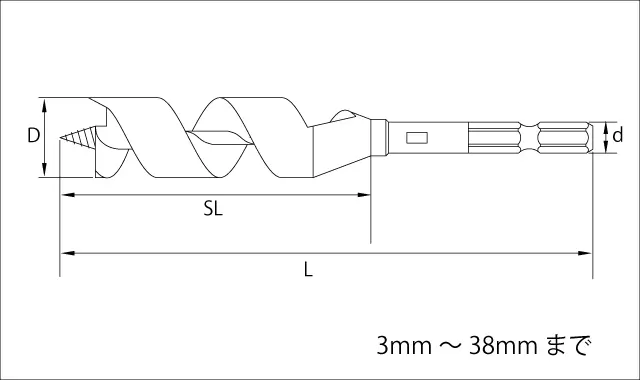

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
単品
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 5-030 | 3 | 80 | 45 | 6.35 |
990円 | 4962660050398 |
| 5-035 | 3.5 | 80 | 45 | 6.35 |
1,010円 | 4962660650338 |
| 5-040 | 4 | 80 | 45 | 6.35 |
990円 | 4962660050466 |
| 5-045 | 4.5 | 90 | 50 | 6.35 |
1,010円 | 4962660650406 |
| 5-050 | 5 | 90 | 50 | 6.35 |
990円 | 4962660050534 |
| 5-055 | 5.5 | 90 | 50 | 6.35 |
1,090円 | 4962660650574 |
| 5-060 | 6 | 90 | 50 | 6.35 |
960円 | 4962660050602 |
| 5-065 | 6.5 | 90 | 50 | 6.35 |
1,090円 | 4962660650642 |
| 5-070 | 7 | 90 | 50 | 6.35 |
960円 | 4962660050770 |
| 5-075 | 7.5 | 90 | 50 | 6.35 |
960円 | 4962660650710 |
| 5-080 | 8 | 90 | 50 | 6.35 |
960円 | 4962660050848 |
| 5-085 | 8.5 | 100 | 60 | 6.35 |
960円 | 4962660650888 |
| 5-090 | 9 | 100 | 60 | 6.35 |
960円 | 4962660050916 |
| 5-095 | 9.5 | 100 | 60 | 6.35 |
960円 | 4962660650956 |
| 5-100 | 10 | 100 | 60 | 6.35 |
960円 | 4962660051074 |
| 5-105 | 10.5 | 100 | 60 | 6.35 |
960円 | 4962660651014 |
| 5-110 | 11 | 100 | 60 | 6.35 |
960円 | 4962660051142 |
| 5-115 | 11.5 | 100 | 60 | 6.35 |
960円 | 4962660651182 |
| 5-120 | 12 | 100 | 60 | 6.35 |
960円 | 4962660051210 |
| 5-125 | 12.5 | 120 | 70 | 6.35 |
1,190円 | 4962660651250 |
| 5-130 | 13 | 120 | 70 | 6.35 |
1,190円 | 4962660051388 |
| 5-135 | 13.5 | 120 | 70 | 6.35 |
1,190円 | 4962660651328 |
| 5-140 | 14 | 120 | 70 | 6.35 |
1,190円 | 4962660051456 |
| 5-145 | 14.5 | 120 | 70 | 6.35 |
1,320円 | 4962660651496 |
| 5-150 | 15 | 120 | 70 | 6.35 |
1,190円 | 4962660051524 |
| 5-155 | 15.5 | 120 | 70 | 6.35 |
1,650円 | 4962660651564 |
| 5-160 | 16 | 120 | 70 | 6.35 |
1,430円 | 4962660051692 |
| 5-165 | 16.5 | 120 | 70 | 6.35 |
1,650円 | 4962660651632 |
| 5-170 | 17 | 120 | 70 | 6.35 |
1,470円 | 4962660051760 |
| 5-175 | 17.5 | 120 | 70 | 6.35 |
1,840円 | 4962660651700 |
| 5-180 | 18 | 120 | 70 | 6.35 |
1,420円 | 4962660051838 |
| 5-185 | 18.5 | 120 | 70 | 6.35 |
2,150円 | 4962660651878 |
| 5-190 | 19 | 120 | 70 | 6.35 |
1,690円 | 4962660051906 |
| 5-195 | 19.5 | 130 | 80 | 10 |
2,150円 | 4962660651946 |
| 5-200 | 20 | 130 | 80 | 10 |
1,690円 | 4962660052064 |
| 5-205 | 20.5 | 130 | 80 | 10 |
2,460円 | 4962660652004 |
| 5-210 | 21 | 130 | 80 | 10 |
1,680円 | 4962660052132 |
| 5-215 | 21.5 | 130 | 80 | 10 |
2,590円 | 4962660652172 |
| 5-220 | 22 | 130 | 80 | 10 |
2,020円 | 4962660052200 |
| 5-225 | 22.5 | 130 | 80 | 10 |
2,820円 | 4962660652240 |
| 5-230 | 23 | 130 | 80 | 10 |
2,090円 | 4962660052378 |
| 5-235 | 23.5 | 130 | 80 | 10 |
2,750円 | 4962660652318 |
| 5-240 | 24 | 130 | 80 | 10 |
2,020円 | 4962660052446 |
| 5-245 | 24.5 | 130 | 80 | 10 |
3,080円 | 4962660652486 |
| 5-250 | 25 | 130 | 80 | 10 |
2,310円 | 4962660052514 |
| 5-255 | 25.5 | 130 | 80 | 10 |
3,440円 | 4962660652554 |
| 5-260 | 26 | 130 | 80 | 10 |
2,260円 | 4962660052682 |
| 5-265 | 26.5 | 130 | 80 | 10 |
3,440円 | 4962660652622 |
| 5-270 | 27 | 130 | 80 | 10 |
2,260円 | 4962660052750 |
| 5-275 | 27.5 | 130 | 80 | 10 |
3,770円 | 4962660652790 |
| 5-280 | 28 | 130 | 80 | 10 |
2,600円 | 4962660052828 |
| 5-285 | 28.5 | 130 | 80 | 10 |
3,770円 | 4962660652868 |
| 5-290 | 29 | 130 | 80 | 10 |
2,720円 | 4962660052996 |
| 5-295 | 29.5 | 130 | 80 | 10 |
3,770円 | 4962660652936 |
| 5-300 | 30 | 130 | 80 | 10 |
2,480円 | 4962660053054 |
| 5-310 | 31 | 140 | 90 | 12 |
4,360円 | 4962660053122 |
| 5-320 | 32 | 140 | 90 | 12 |
3,890円 | 4962660053290 |
| 5-330 | 33 | 140 | 90 | 12 |
3,780円 | 4962660053368 |
| 5-340 | 34 | 140 | 90 | 12 |
5,800円 | 4962660053436 |
| 5-350 | 35 | 140 | 90 | 12 |
5,430円 | 4962660053504 |
| 5-360 | 36 | 140 | 90 | 12 |
5,030円 | 4962660053672 |
| 5-370 | 37 | 140 | 90 | 12 |
7,400円 | 4962660153709 |
| 5-380 | 38 | 140 | 90 | 12 |
6,380円 | 4962660153808 |
| 5-390 | 39 | 140 | 90 | 12 |
7,400円 | 4962660153907 |
| 5-400 | 40 | 140 | 90 | 12 |
8,030円 | 4962660154003 |
| 5-410 | 41 | 140 | 90 | 12 |
9,740円 | 4962660154102 |
| 5-420 | 42 | 140 | 90 | 12 |
8,800円 | 4962660154201 |
| 5-430 | 43 | 140 | 90 | 12 |
11,710円 | 4962660154300 |
| 5-440 | 44 | 140 | 90 | 12 |
11,710円 | 4962660154409 |
| 5-450 | 45 | 140 | 90 | 12 |
10,780円 | 4962660154508 |
| 5-460 | 46 | 140 | 90 | 12 |
14,170円 | 4962660154607 |
| 5-470 | 47 | 140 | 90 | 12 |
14,170円 | 4962660154706 |
| 5-480 | 48 | 140 | 90 | 12 |
14,170円 | 4962660154805 |
| 5-490 | 49 | 140 | 90 | 12 |
16,890円 | 4962660154904 |
| 5-500 | 50 | 140 | 90 | 12 |
14,300円 | 4962660155000 |
小箱：6入 / 31mm～36mm 3入 / 37mm～40mm 2入 / 41mm～ 1入
3本セット
| 品番 | サイズ（セット内容） | 価格（税抜） | JANコード |
|---|---|---|---|
| 5-SA | Aセット（6・9・12mm） | 2,780円 | 4962660050015 |
| 5-SB | Bセット（3・4・5mm） | 2,880円 | 4962660050022 |
| 5-SC | Cセット（6・8・10mm） | 2,780円 | 4962660050039 |
| 5-S090 | 9mmセット（3本入） | 2,780円 | 4962660050046 |
| 5-S105 | 10.5mmセット（3本入） | 2,780円 | 4962660050053 |
| 5-S120 | 12mmセット（3本入） | 2,780円 | 4962660050060 |
小箱：6セット入
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
| 製作可能サイズ（径） | 3mm～79.5mm ※注1 |
|---|---|
| 製作可能全長 | 30mm～1,500mm ※注2 |
| 軸形状 | 軸径、軸形状はご相談ください |
 注意事項 |
|
豆知識
- 一定深さの穴あけ、深さ調節が必要な穴あけにはドリルストッパーがおすすめです
- インパクトドライバを使用する場合は、バッテリー寿命20％アップのインパクトビットショートがおすすめです
よくある質問
- 竹への穴あけは可能ですか？
- 先ネジタイプでは穴あけ時に竹が割れてしまいます。竹への穴あけには竹用ドリル、ウェーブカッター、トリプルカッター、先三角ショートビットがおすすめです。
- 貫通穴をあける際に、貫通口にバリが出ないように穴あけをする方法はありますか？
- 材の下にもう一枚木を置いて（添え板・捨て板）穴あけをするとバリが軽減されます。材と材の隙間があかないようにしてください。
- 刃が損傷しましたが交換してもらえますか？
- 写真のようケガキ刃にかえりが出ていたり、スクイ刃がつぶれているといった刃の損傷は通常の木材への使用においては考えにくいです。
このような損傷は釘などにあたった際に見られます。その場合は不具合品とはなりませんので交換は出来かねます。
ツーバイ工法など釘にあたる可能性がある場合はツーバイビットやクギ切りドリルがおすすめです。
補助資料
研磨について
切れ味が低下してきた時は、スクイ刃およびケガキ刃の内側をヤスリで研磨してください。普通鋼（S55C材）のみ、ヤスリで研磨が行えます。 弊社でも研磨を行っています（有料）。ハイス刃、超硬刃の研磨については弊社へご相談ください。普通鋼の研磨には「両刃ヤスリ125mm 並目」をご使用ください。
スクイ刃の研ぎ方
①スクイ刃が45度になるように製品を傾け、平行にヤスリをあてる
②摩耗したスクイ面を新しい刃が出るまでヤスリをあてる
ケガキ刃の研ぎ方
①ケガキ刃の内側を面に沿って摩耗した箇所がなくなるまでヤスリをあてる
②ケガキ刃は内側が丸くなるようにヤスリをあて、後で外側のバリを取って仕上げる
このようになった場合は研磨ができません
ケガキ刃がスクイ刃より低い
ケガキ刃の高さがスクイ刃より低くなってしまった場合は研磨ができません。
研磨が可能なのは、ケガキ刃がスクイ刃より高く、ケガキ刃とスクイ刃の高さの差が、先ネジピッチの1/2になるまでとなります。
お客さまご自身による加工
お客さまご自身で製品に加工されている場合、製品の状態によっては弊社では研磨をお受けできないことがあります。
