1台でサイディングに60mm～200mmの穴あけができる自在錐

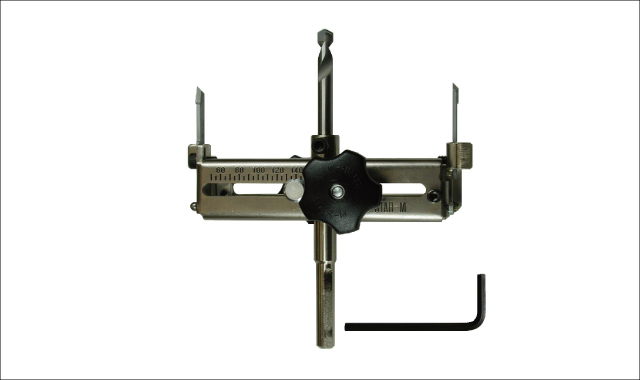

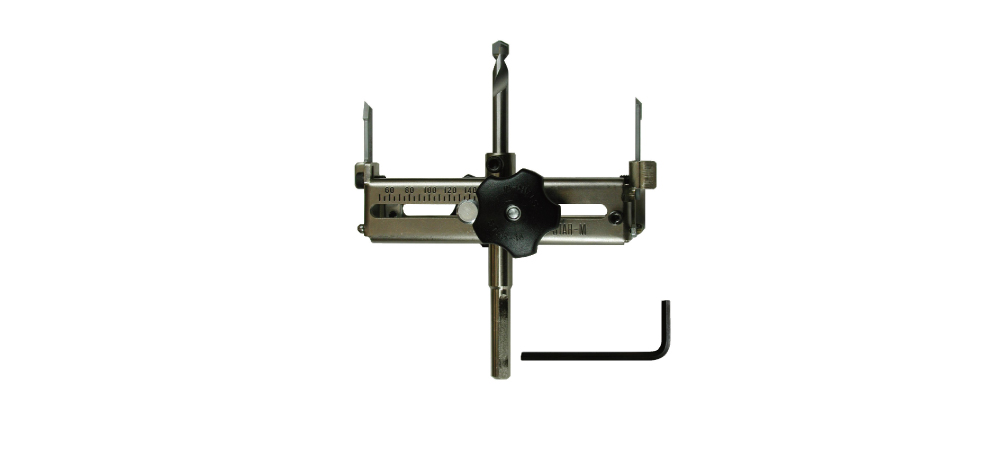

No.5010T 超硬ワンタッチ自在錐/ T.C.T. Quick Adjustable Circle Cutter
用途
サイディング材・堅木への穴あけに
特長
- 一台で60mm～200mmまでの穴あけが可能で、ダウンライト・配管・ダクト等の穴あけに適しています
- 両刃タイプでバランス良くスピーディーな穴あけが可能です
- サイズ合わせに工具が不要です
仕様
| 適用材 | サイディング材・一般木材・堅木 |
|---|---|
| 材質 | 本体：普通鋼 センタードリル：普通鋼・超硬チップ付 替刃：超硬刃 |
| 適用機種 | 電気ドリル |
| 穴あけ可能な材の厚み | 片側：25mm 両側：50mm |
| 穴あけ可能径 | 60mm～200mm |
| 適正回転数 | 1,500回転/分以下 |
| 軸マークの見方 |  ：三本溝 |
 注意事項 |
|
サイズ

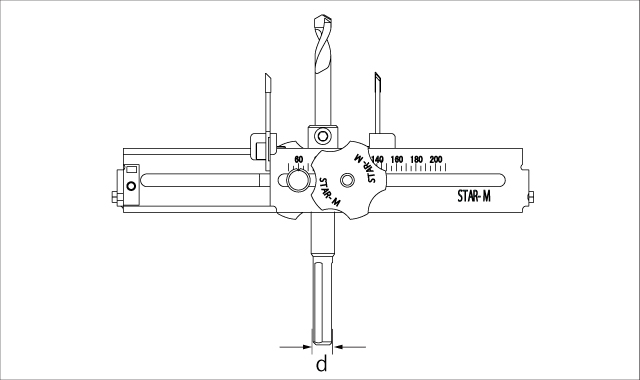

軸径：d / 単位（mm）
| 品番 | 呼称 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 5010T | セット | 60X200 |
10 |
13,400円 | 4962660501074 |
小箱：2入
交換パーツ
超硬替刃
| 品番 | 内容 | 価格（税抜） | JANコード |
|---|---|---|---|
| 36T-K | 2枚1組 | 2,400円 | 4962660366017 |
小箱：6入
※超硬自在錐と超硬アジャスト自在錐の超硬替刃と共用です

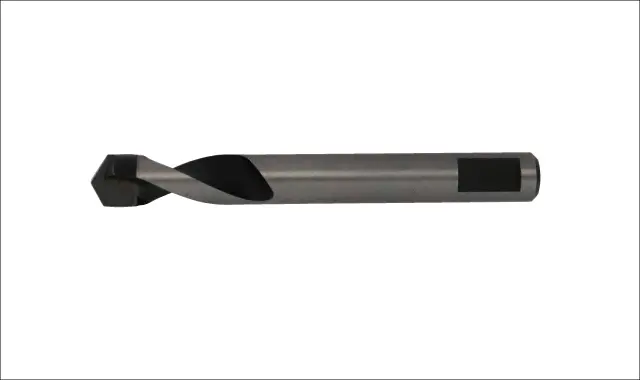

センタードリル

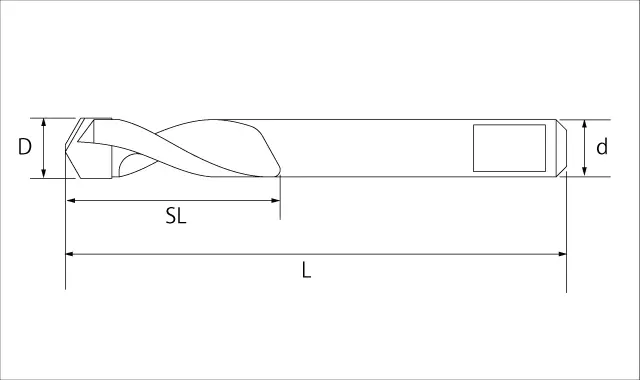

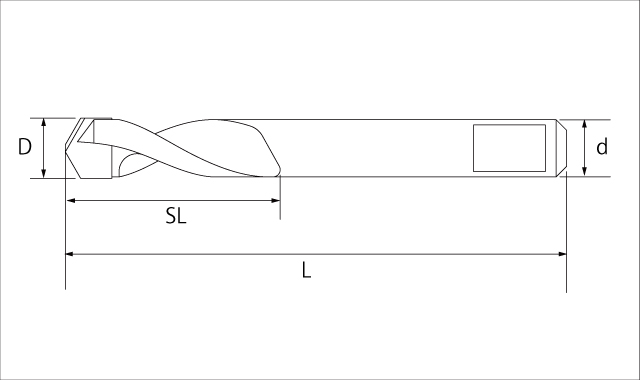

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 36T-CD | 8 | 70 | 30 | 8 | 1,740円 | 4962660366024 |
小箱：6入
※超硬自在錐のセンタードリルと共用です
その他
単位（mm）

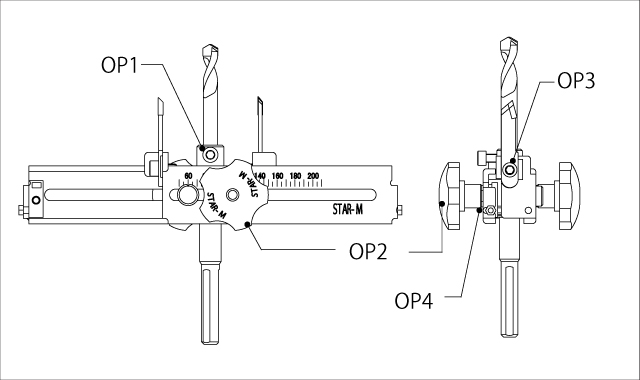

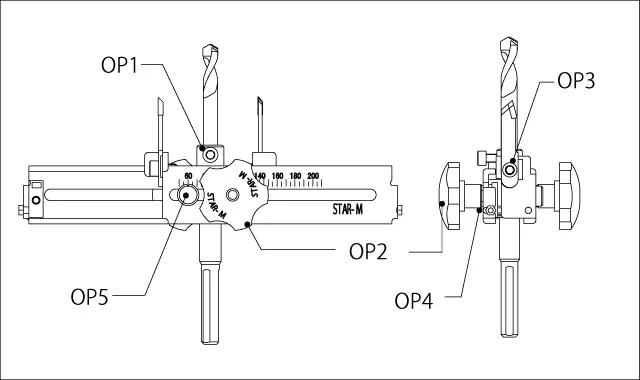

| 品番 | 呼称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|

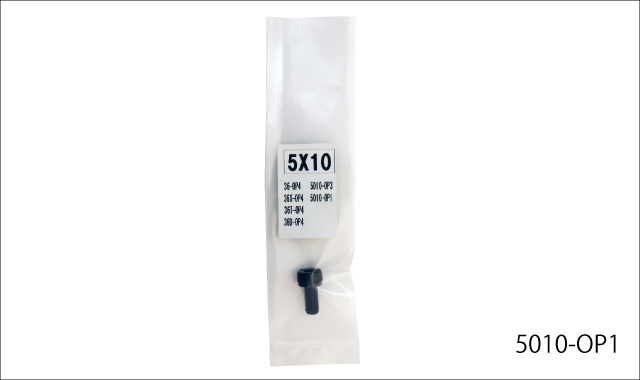

| 5010-OP1 | センタードリル止めネジ | 5X10 | 90円 | - |

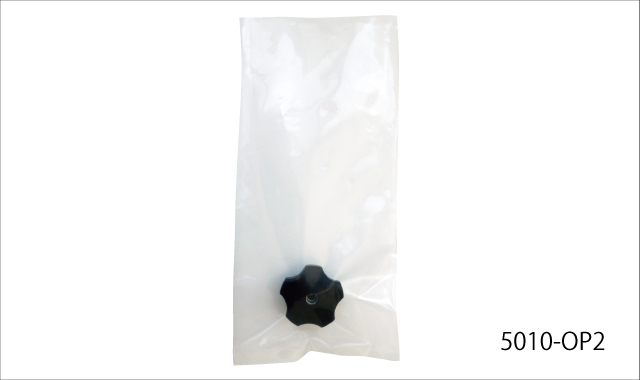

| 5010-OP2 | 黒ハンドル（1ケ）ワッシャーなし | - | 240円 | 4962660501067 |
| 5010-OP3 | 替刃止めネジ（1ケ） | 5X10 | 90円 | - |

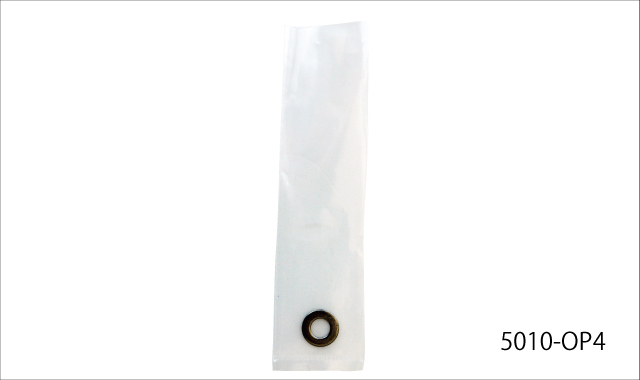

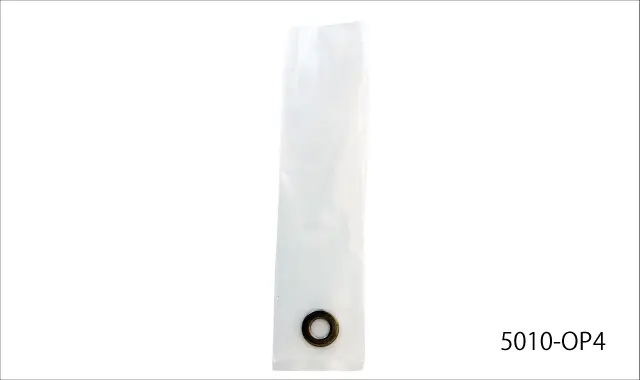

| 5010-OP4 | ハンドル用ワッシャー（1ケ） | - | 60円 | 4962660501289 |
| 5010-OP5 | 固定ボルト（1ケ） | - | 500円 | 4962660501296 |
※ワンタッチ自在錐シリーズ共用
豆知識
- ワンタッチ自在錐シリーズはボディが共通です。センタードリルと替刃を交換することでお好みの材への穴あけが可能になります。
- あんぜんカバーＢをセットすることで安全・安心・片付けラクラク
- サイズ合わせの際は赤いラインを目盛に合わせて黒ハンドルを締めます。正しく合わせられていないままご使用になりますと破損の原因となりますのでご注意ください。
黒ハンドルを締めた時に固定ボルトが回転してしまうこともありますので、ご使用前には必ずご確認をお願いします。
固定ボルトの赤いラインを目盛に合わせます

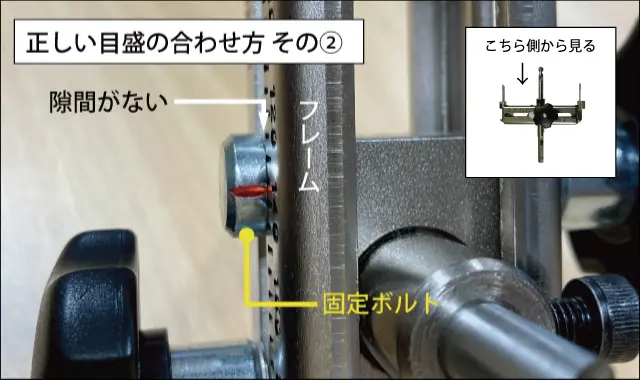

上から見て固定ボルトの向きが正しいとフレームとボルトの間に隙間ができません
固定ボルトの赤いラインが目盛に合っていません
上から見て固定ボルトの向きが正しくないとフレームとボルトの間に隙間ができています
よくある質問
- Ｑ1サイズはどうやって合わせるのですか？
- 下記の手順で合わせられます。サイズ合わせに工具は不要です。 わかりやすいように素手で行っていますが実際は手袋等をして作業を行ってください。

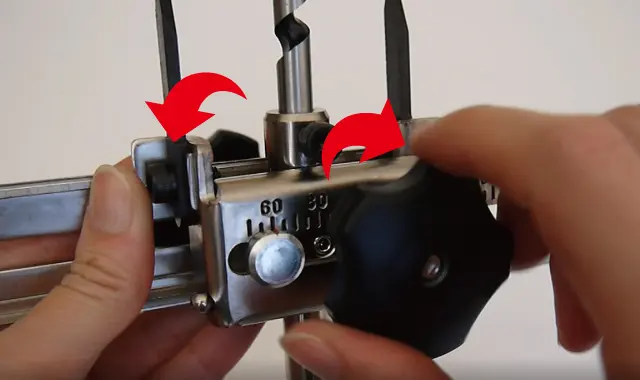

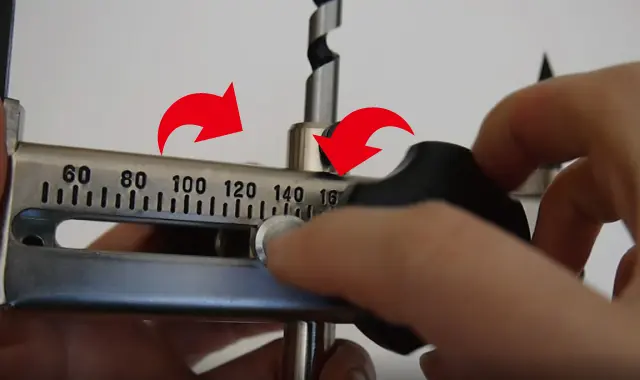

①黒いハンドルを緩めます（2ヶ所）

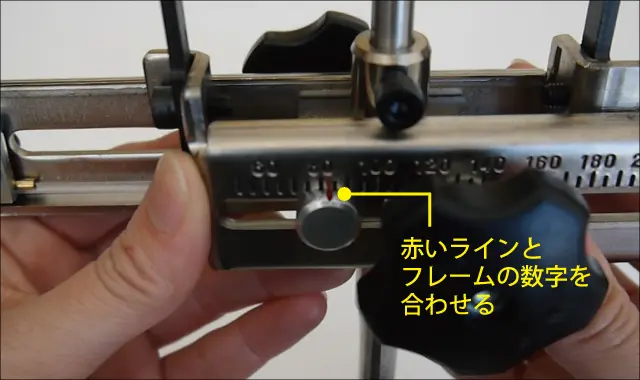

②フレームを左右に動かしサイズを合わせます。
③黒いハンドルをしっかりと締めます
- Ｑ2ワイヤーが切れてしまいました。自分で修理はできますか？
- ワイヤーが切れてしまった場合は、精度に関わってきますのでメーカー修理対応とさせていただきます（有償）。お手数ですがご購入いただいた店舗、もしくはお近くの販売店さんまでお持ちいただき修理依頼をお願い致します。

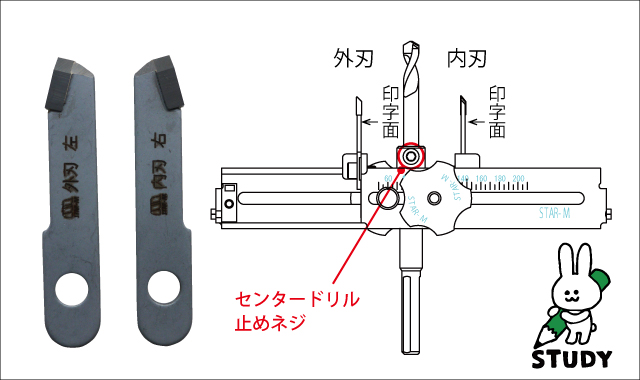

- Ｑ3替刃をつける時、どの向きにつけたらよいかわかりません
- 替刃には刻印が印字してあります。超硬ワンタッチ自在錐をセンタードリル止めネジが上になるようにして置きます。替刃の外刃、内刃をそれぞれ印字面が右になるようにセットします。
- Ｑ4ワイヤーがすぐに切れてしまいます。どうしてですか？

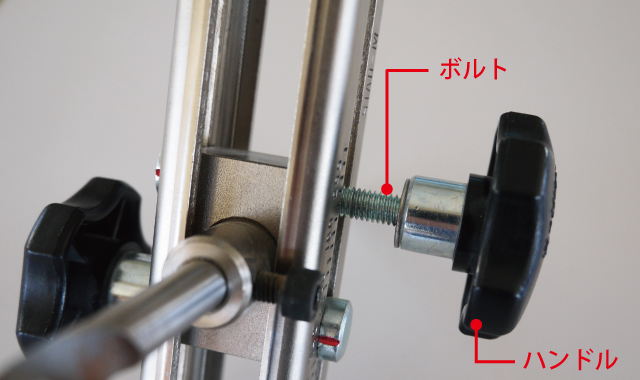

- ワイヤーが切れてしまう原因のひとつにハンドルがしっかりと締まっていないという場合があります。ご使用前にはハンドルがしっかりと締まっているかご確認ください。
硬質窯業系サイディング材やサイディング材などは切屑が細かい粉状です。それが使用していくうちにボルト部分に蓄積されます。そうするとハンドルを締めてもしっかりと締まり切っていないことがあります。その状態で作業を進めてしまうと緩みが生じ、ワイヤー等の損傷につながる場合があります。
そのような損傷を避けるためにもエアーで切屑を吹き飛ばすなど定期的なお手入れをお願いします。
動画
※映像では回転時に本体の湾曲や逆方向への回転が見られますが、実際にはそのような現象は起こりません
