スクリューワッシャー用の座掘錐

No.28R 超硬アール座掘錐/ T.C.T. Bolt Filling Bit "R TYPE"

超硬アール座掘錐ドリルなし
超硬アール座掘錐ドリル付
超硬アール座掘錐ドリルなし包装
超硬アール座掘錐ドリル付包装
超硬アール座掘錐使用例
超硬アール座掘錐ドリルなし
超硬アール座掘錐ドリル付
超硬アール座掘錐ドリルなし包装
超硬アール座掘錐ドリル付包装
超硬アール座掘錐使用例
用途 USE

スクリューワッシャー埋め込み用の座掘を行う

特長 FEATURES

仕様

適用材 一般木材
材質 ガイド・ドリル:普通鋼
カッター:普通鋼・超硬チップ付
ストッパー:普通鋼
適用機種 電気ドリル
ドリルドライバ(ハンドル付・18V以上)
適正回転数 1,500回転/分以下
軸マークの見方 三本溝:三本溝 丸軸:丸軸

サイズ

ドリルなし:ガイド×カッター

超硬アール座掘錐ドリルなし
超硬アール座掘錐ドリルなし寸法

サイズ:D1×D2 軸径:d / 単位(mm)

品番 サイズ 軸径 価格(税抜) JANコード
28R-1840 18X40
13三本溝
11,100円 4962660211843
28R-2140 21X40
13三本溝
11,100円 4962660212147
28R-2440 24X40
13三本溝
11,100円 4962660212444

小箱:1入

ドリル付:ガイド×カッター+ドリル

超硬アール座掘錐ドリル付
超硬アール座掘錐ドリル付寸法

サイズ:D1×D2 軸径:d / 単位(mm)

品番 サイズ 軸径 価格(税抜) JANコード
28R-D1840 18X40
13三本溝
13,200円 4962660218408
28R-D2140 21X40
13三本溝
13,600円 4962660221408
28R-D2440 24X40
13三本溝
14,100円 4962660224409

小箱:1入

交換パーツ

ガイド

ガイド

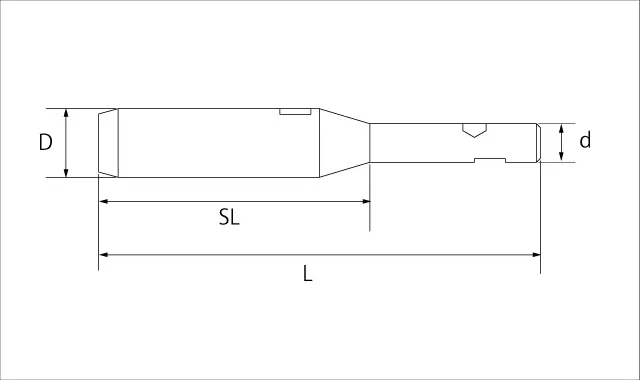

ガイド寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
28R-G180 18 114 70
10丸軸
900円 4962660210181
28R-G210 21 114 70
10丸軸
900円 4962660210211
28R-G240 24 114 70
10丸軸
900円 4962660210242

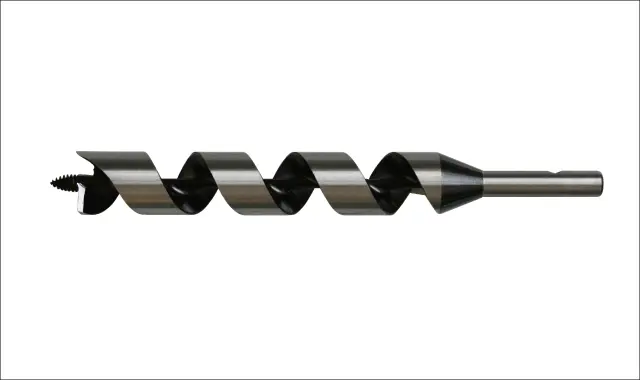

ドリル

ドリル
ドリル寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
28R-D180 18 204 160
10丸軸
2,100円 4962660211188
28R-D210 21 204 160
10丸軸
2,500円 4962660211218
28R-D240 24 204 160
10丸軸
3,000円 4962660211249

カッター

カッター

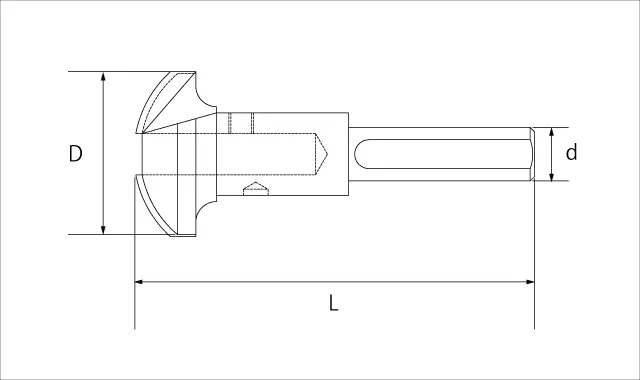

カッター寸法

サイズ:D 全長:L 軸径:d / 単位(mm)

品番 サイズ 全長 軸径 価格(税抜) JANコード
28R-C400 40 98
13三本溝
10,200円 4962660210402

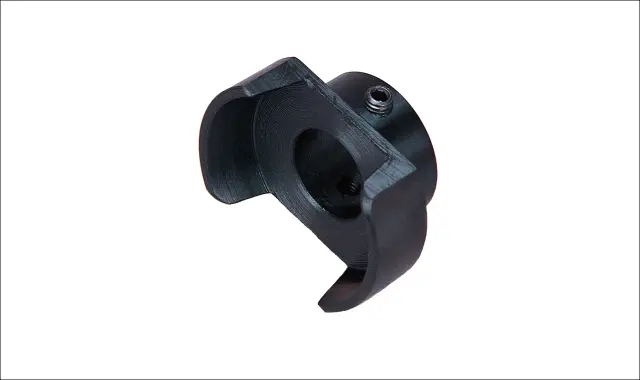

ストッパー

ストッパー
品番 価格(税抜) JANコード
28R-SP 1,600円 4962660210006

その他

アール座掘ネジ

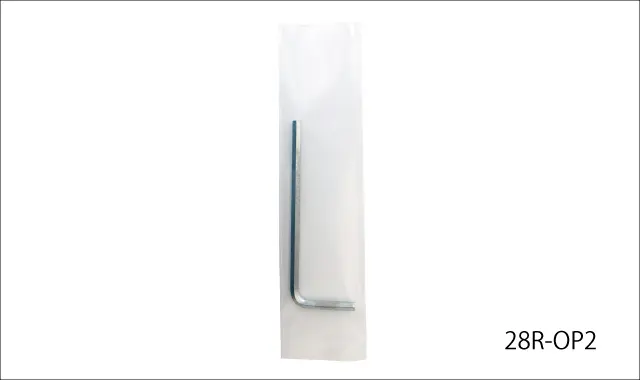

六角レンチ
品番 名称 サイズ 価格(税抜)
28R-OP1 アール座掘ネジ 6X6 80円
28R-OP2 六角レンチ 3 160円

規格外サイズについて

規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。

製作可能ガイドサイズ サイズ:8mm~79.5mm
全長:105mm~1,000mm
軸形状:ご相談ください
製作可能ドリルサイズ サイズ:8mm~79.5mm
全長:125mm~400mm
軸形状:ご相談ください
別注品のご依頼について

豆知識

よくある質問

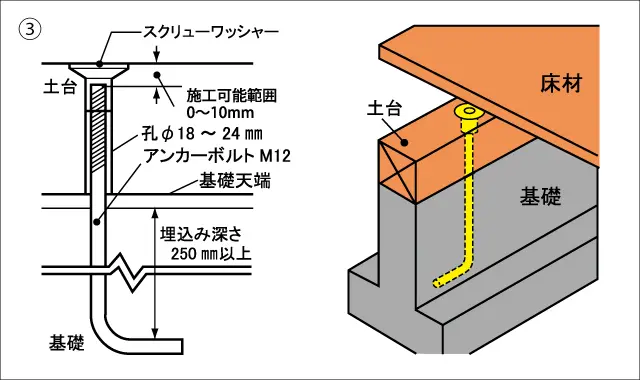

スクリューワッシャーはどのように使用しますか?
下記の図のように使用します

座掘加工を行う
締め付ける
説明図

データ・カタログ

カタログページ
超硬アール座掘錐カタログ
座金の推奨座掘錐一覧表
推奨座掘錐
