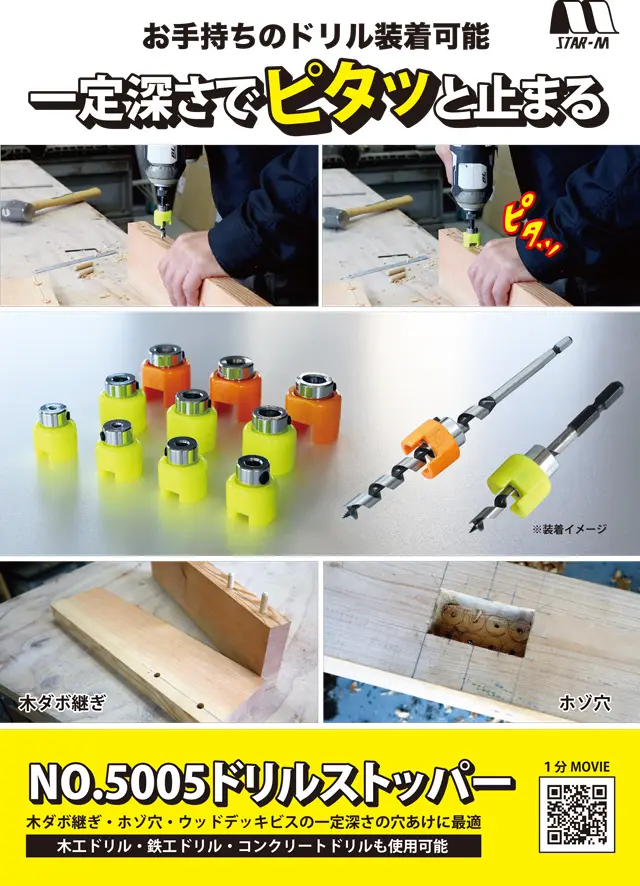

止めたいところでピタッ

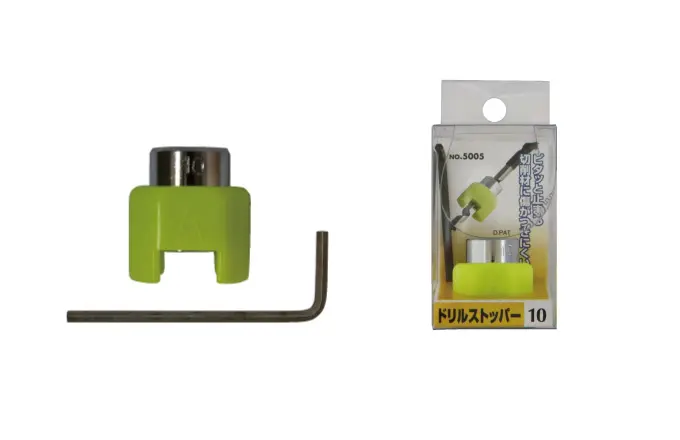

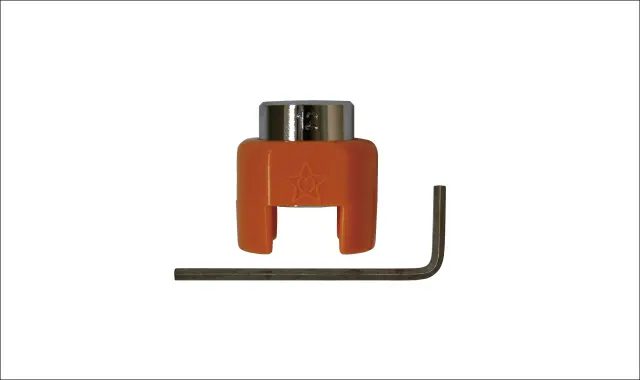

No.5005 ドリルストッパー/ Drill Stopper
※13mmより大きいサイズは在庫がなくなり次第廃番となります
用途
一定深さの穴あけに
特長

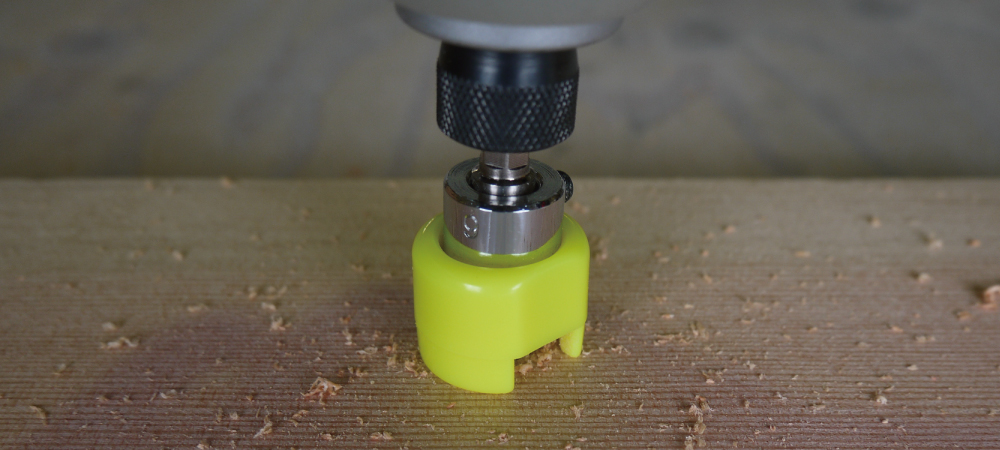

- 止めたいところでピタッと止まるので一定深さの穴あけが可能です
- 樹脂製で加工材にキズがつきにくい設計です
- 木工ドリル以外に、鉄工ドリルやコンクリートドリルにも取付が可能です
仕様
| 材質 | 本体：樹脂 金属部：普通鋼 |
|---|---|
 注意事項 |
|
サイズ

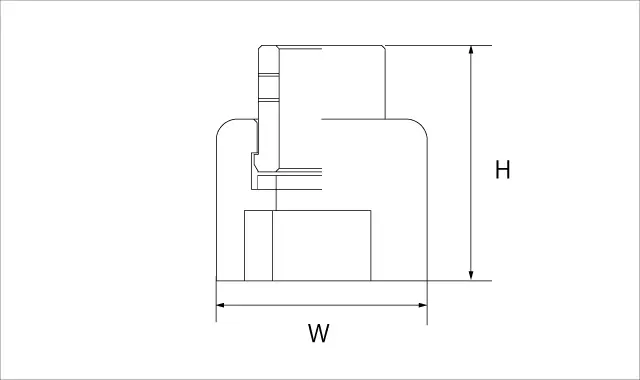

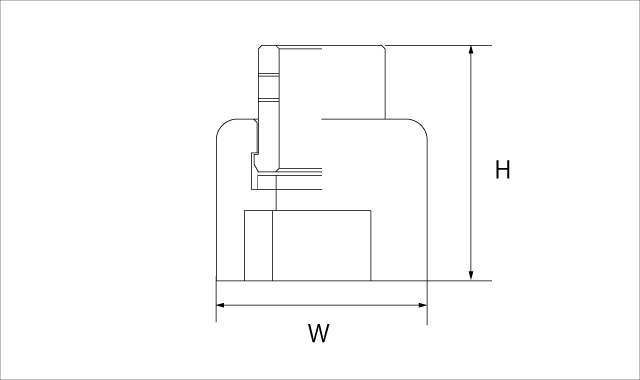

高さ：H 幅：W / 単位（mm）
| 品番 | サイズ | 高さ | 幅 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 5005-030 | 3 | 25 | 22 | 900円 | 4962660550300 |
| 5005-040 | 4 | 25 | 22 | 900円 | 4962660550409 |
| 5005-050 | 5 | 25 | 22 | 900円 | 4962660550508 |
| 5005-060 | 6 | 25 | 22 | 900円 | 4962660550607 |
| 5005-080 | 8 | 28 | 26 | 1,050円 | 4962660550805 |
| 5005-090 | 9 | 28 | 26 | 1,050円 | 4962660550904 |
| 5005-100 | 10 | 28 | 26 | 1,050円 | 4962660551000 |
| 5005-105 | 10.5 | 31 | 30 | 1,200円 | 4962660551055 |
| 5005-110 | 11 | 31 | 30 | 1,200円 | 4962660551109 |
| 5005-120 | 12 | 31 | 30 | 1,200円 | 4962660551208 |
| 5005-130 | 13 | 41 | 38 | 1,300円 | 4962660551307 |
| 5005-135 | 13.5 | 41 | 38 | 1,300円 | 4962660551352 |
| 5005-150 | 15 | 41 | 38 | 1,300円 | 4962660551505 |
| 5005-160 | 16 | 43 | 46 | 1,400円 | 4962660551604 |
| 5005-180 | 18 | 43 | 46 | 1,400円 | 4962660551802 |
| 5005-210 | 21 | 51 | 52 | 1,600円 | 4962660552106 |
| 5005-240 | 24 | 54 | 57 | 1,800円 | 4962660552403 |
| 5005-270 | 27 | 64 | 63 | 2,000円 | 4962660552700 |
| 5005-300 | 30 | 68 | 68 | 2,000円 | 4962660553004 |

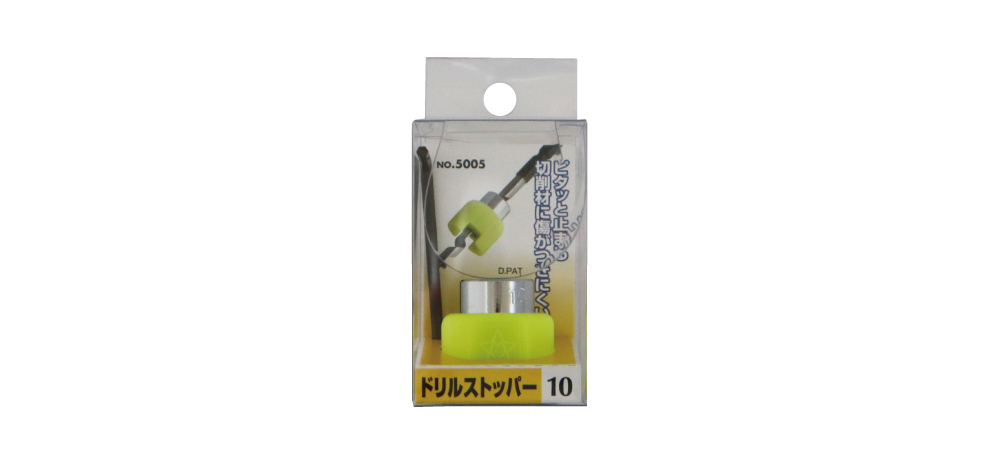

小箱：3入 / 13mm～2入

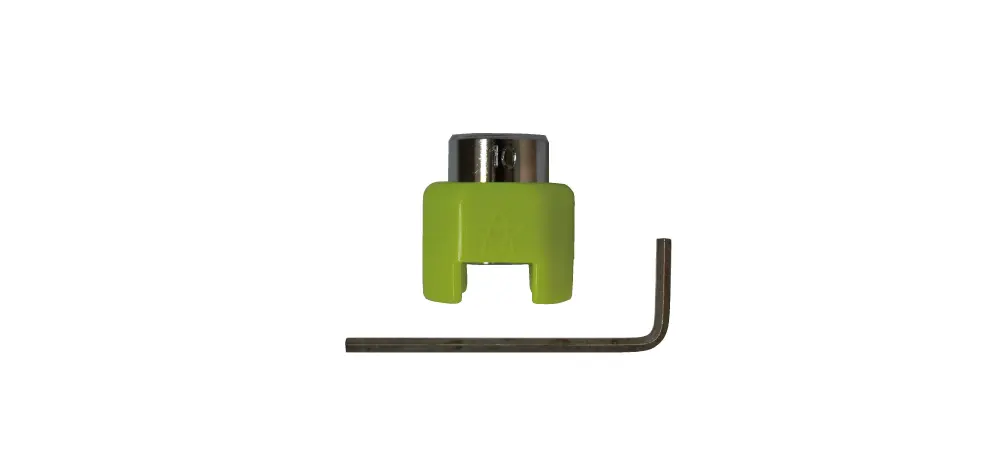

交換パーツ
六角レンチ
単位（mm）
| 品番 | サイズ | 価格（税抜） |
|---|---|---|
| 5005-OP1 | 2.5 |
160円 |
規格外サイズについて
規格外のサイズは別注にて1個から製作させていただきます
| 製作可能サイズ（径） | 3mm～80mm ※サイズにつきましてはご相談ください |
|---|---|
| 注意事項 |
※ドリルサイズ3mm～31.9mmまでは規格品のドリルストッパーからの加工となります。それより大きいサイズにつきましては異なる形状となります |
豆知識
- 使用する錐のサイズと同サイズのドリルストッパーがない場合でも、0.5mmくらい大きいドリルストッパーならセットしてご使用いただけます。例えば錐が5.5mmの場合、ドリルストッパーは6mmをご使用ください
- 通常先ネジタイプの錐の場合、止め穴をあけた時は逆回転で引き抜きますが、ドリルストッパーをセットして使用すると逆回転させなくても錐はスッと抜けます
よくある質問

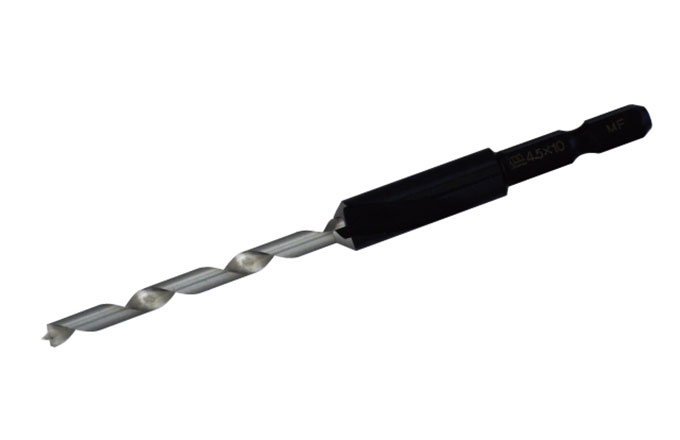

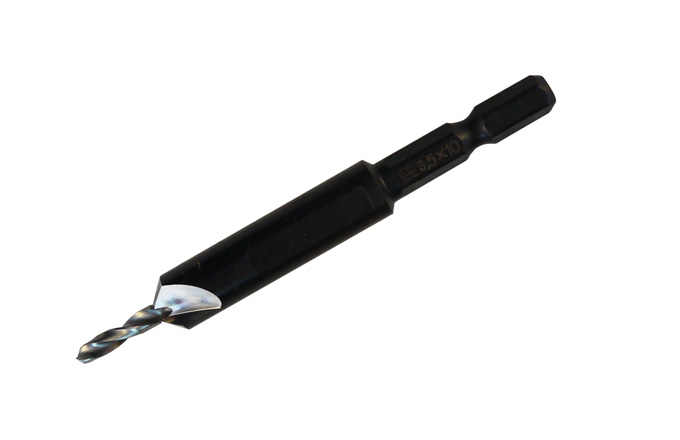

- Ｑ1皿取錐には何ミリのドリルストッパーを使用すればよいですか？
- 皿取錐と同サイズのドリルストッパーをご使用ください。例えば皿取錐3.5×10の場合はドリルストッパー10mmをお使いください。ただし、皿取錐3×8にはセットできませんのでご注意ください。
- Ｑ2錐のサイズとドリルストッパーのサイズの差が1mmある場合は使用できませんか？
- セットすることは可能ですが、1mm違うとガタツキが大きくなります。その場合は別注にて製作可能ですのでご相談ください。
補助資料
錐への取付け方法

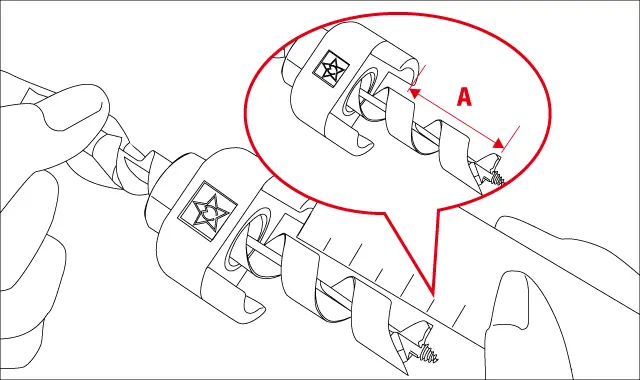

①定規で穴あけ深さ「A」を決めます

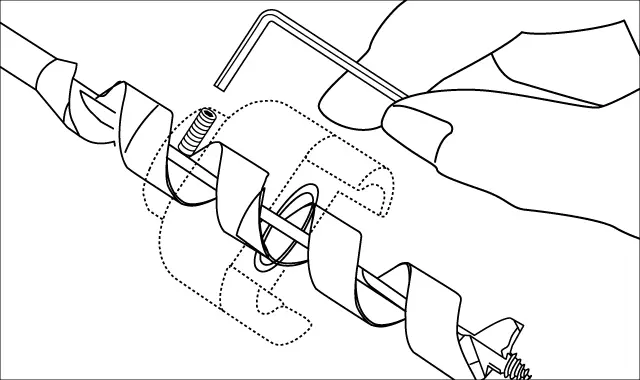

②ラセンの溝部分でしっかりネジを締めます

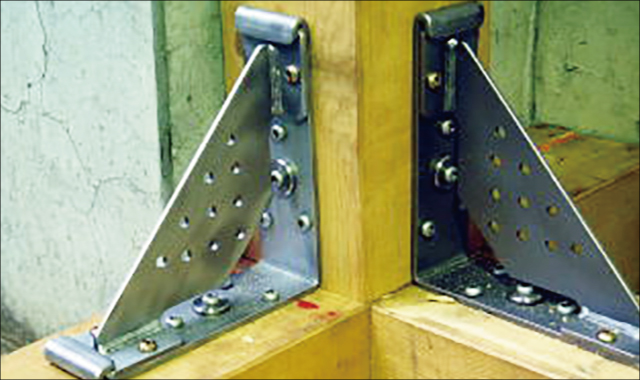

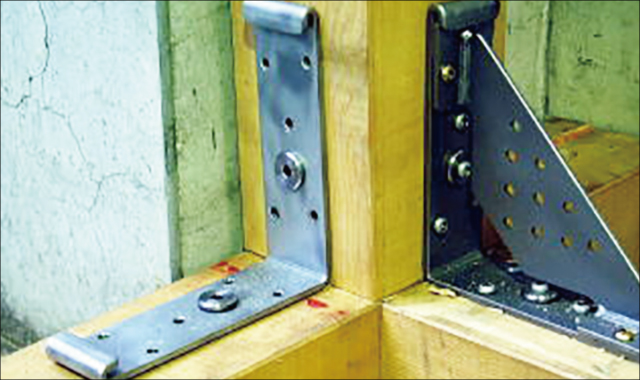

コーナータイトゥンの取付け
◎写真提供：株式会社エクセル様 http://www.excel-sigma.co.jp/

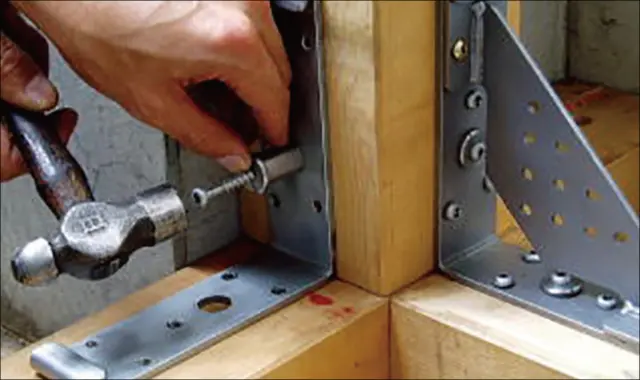

①込栓（ブッシュ）を取付ける位置に込栓・木ネジ・ハンマーを使い印をつける

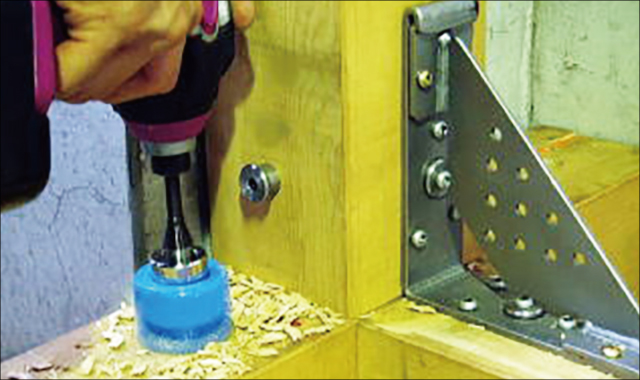

②錐にドリルストッパーをセットし、込栓（ブッシュ）取付穴の座掘を行う
③込栓（ブッシュ）取付け穴の座掘作業が終了したら込栓（ブッシュ）とアングルを取付ける

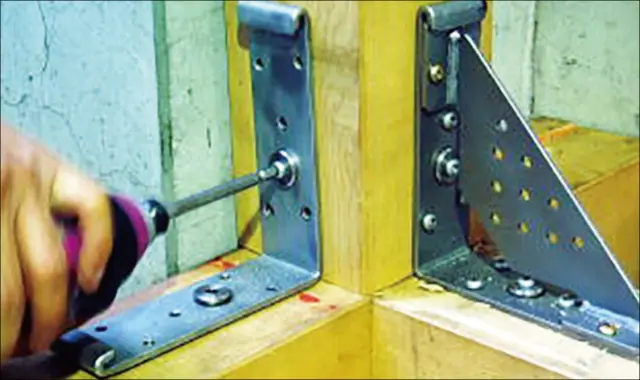

④込栓（ブッシュ）2個と木ネジ８本でアングルを固定する

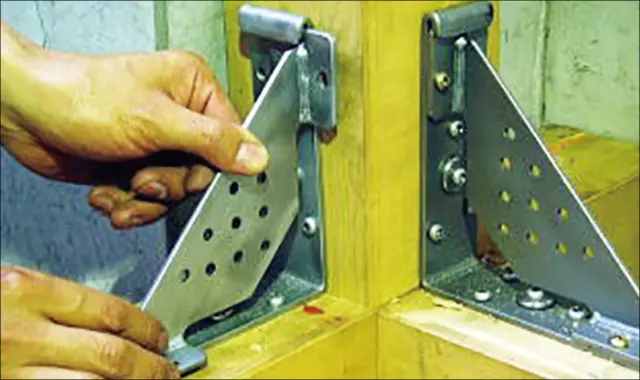

⑤筋交い取付けプレートをアングルにセットします
⑥筋交い取付けプレートを木ネジ４本で固定し完了です
動画
データ・カタログ

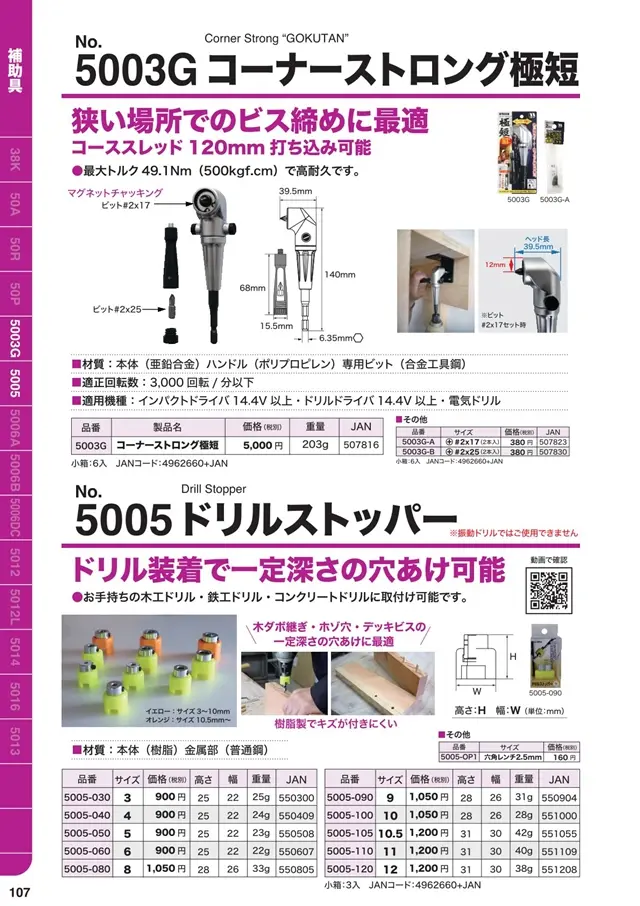

カタログページ
