No.28P 超硬P型座掘錐/ T.C.T. Bolt Filling Bit "PIPE TYPE"

超硬P型座掘錐ドリルなし
超硬P型座掘錐ドリル付
超硬P型座掘錐ドリルなし包装
超硬P型座掘錐ドリル付包装
超硬P型座掘錐使用例
超硬P型座掘錐ドリルなし
超硬P型座掘錐ドリル付
超硬P型座掘錐ドリルなし包装
超硬P型座掘錐ドリル付包装
超硬P型座掘錐使用例
用途 USE

アンカーボルトが通ったまま、後から座掘作業を行う

特長 FEATURES

仕様

適用材 一般木材
材質 ガイド・ドリル:普通鋼
カッター:普通鋼・超硬チップ付
パイプ:鋼
適用機種 電気ドリル
ドリルドライバ(ハンドル付・18V以上)
適正回転数 700~1,500回転/分
軸マークの見方 六角軸:六角軸 丸軸:丸軸

サイズ

パイプ付:パイプ×カッター

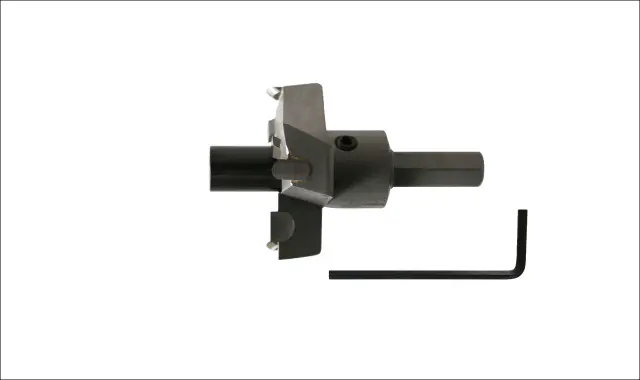

超硬P型座掘ドリルなし

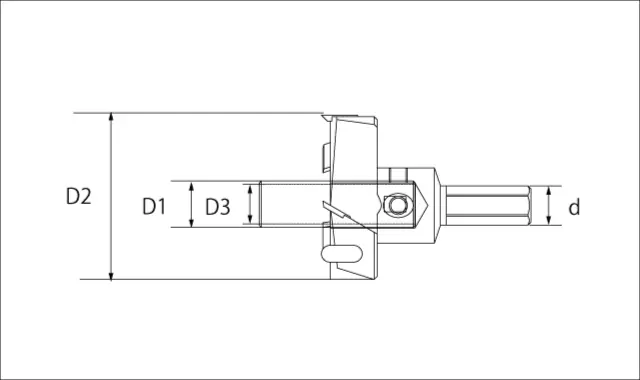

超硬P型座掘ドリルなし寸法

サイズ:D1×D2 パイプ内径:D3 軸径:d / 単位(mm)

品番 サイズ パイプ内径 軸径 価格(税抜) JANコード
28P-1555 15X55 12.7
13六角軸
13,000円 4962660219559
28P-1560 15X60 12.7
13六角軸
13,000円 4962660219603
28P-1565 15X65 12.7
13六角軸
13,000円 4962660219658

小箱:1入

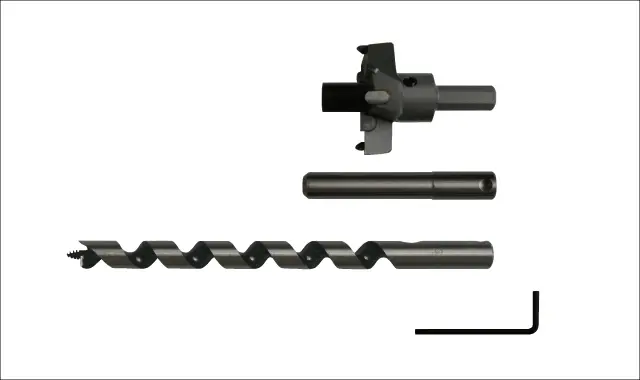

全セット:パイプ×カッター+ガイド+ドリル

超硬P型座掘全セット

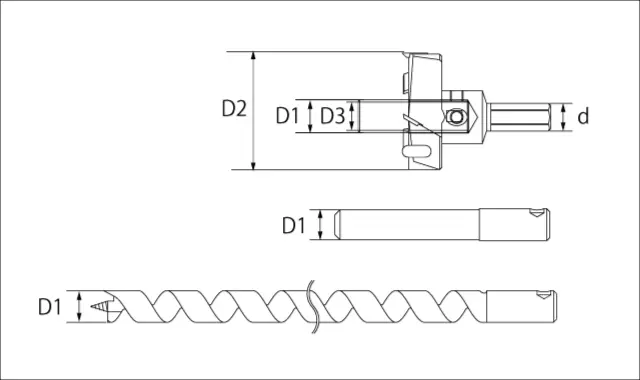

超硬P型座掘全セット寸法

サイズ:D1×D2 パイプ内径:D3 軸径:d / 単位(mm)

品番 サイズ パイプ内径 軸径 価格(税抜) JANコード
28P-S1555 15X55 12.7
13六角軸
15,540円 4962660219009
28P-S1560 15X60 12.7
13六角軸
15,540円 4962660219016
28P-S1565 15X65 12.7
13六角軸
15,540円 4962660219023

小箱:1入

交換パーツ

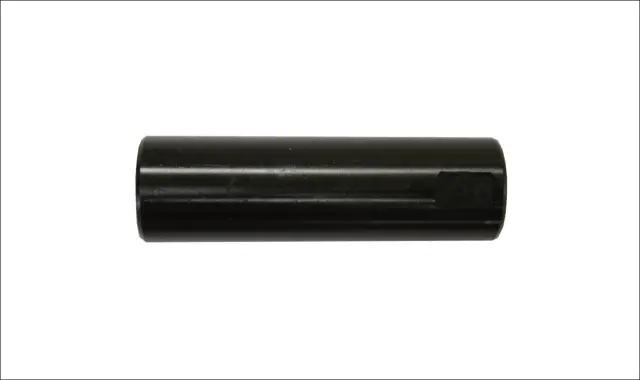

パイプ

パイプ

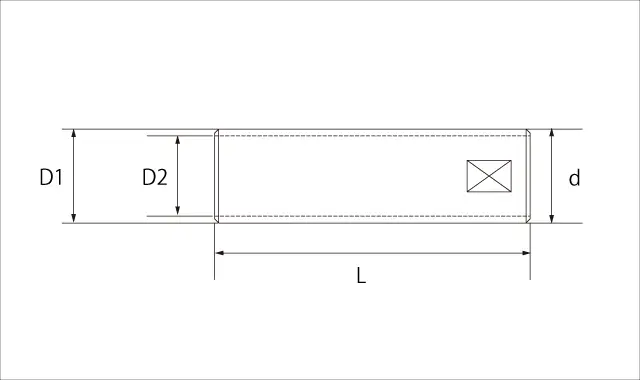

パイプ寸法

サイズ:D1 パイプ内径:D2 全長:L 軸径:d  / 単位(mm)

品番 サイズ パイプ内径 全長 軸径 価格(税抜) JANコード
28P-P150 15 12.7 50
15丸軸
710円 4962660219160

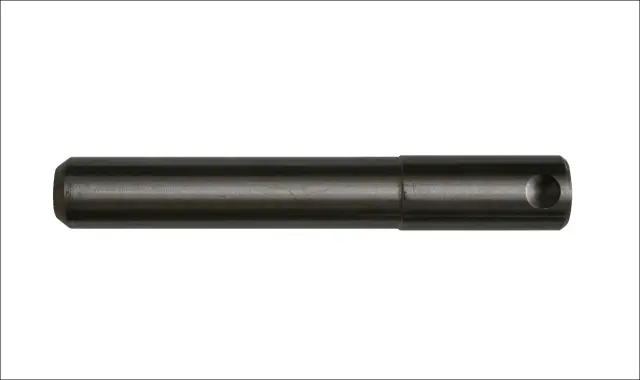

ガイド

ガイド

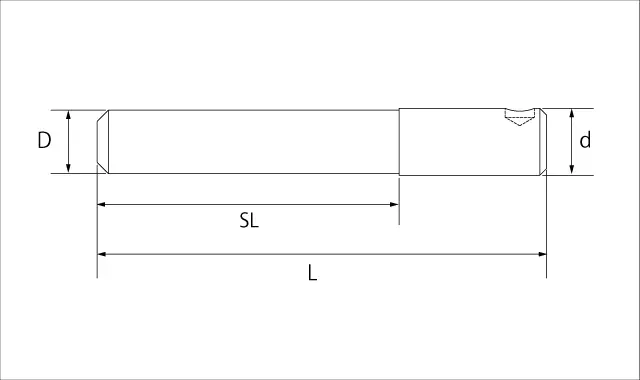

ガイド寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
28P-G150 15 100 67
15丸軸
840円 4962660219153

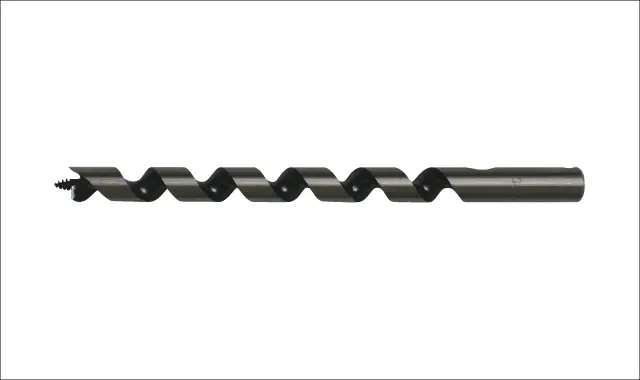

ドリル

ドリル

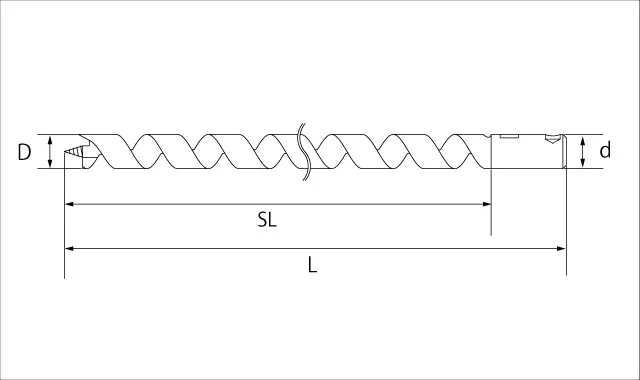

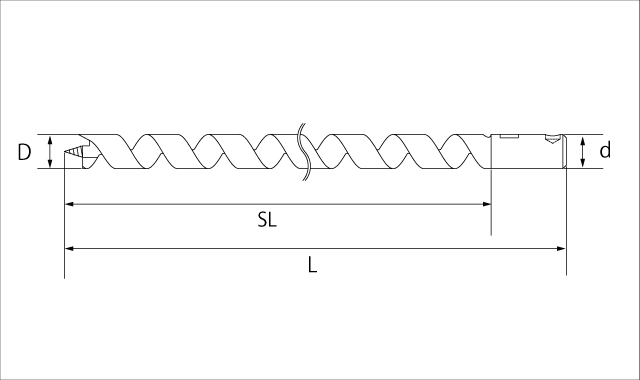

ドリル寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
28P-D150 15 235 200
15丸軸
1,700円 4962660219177

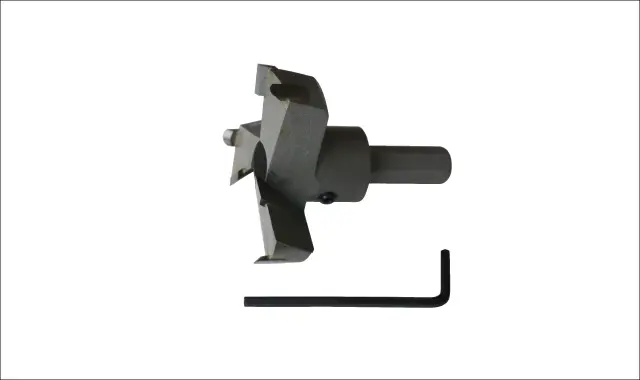

カッター

カッター

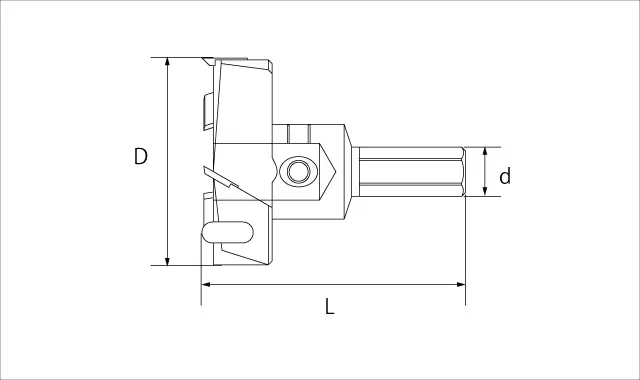

カッター寸法

サイズ:D 全長:L 軸径:d / 単位(mm)

品番 サイズ 全長 軸径 価格(税抜) JANコード
28P-C550 55 66
13六角軸
12,290円 4962660219054
28P-C600 60 66
13六角軸
12,290円 4962660219061
28P-C650 65 66
13六角軸
12,290円 4962660219078

その他

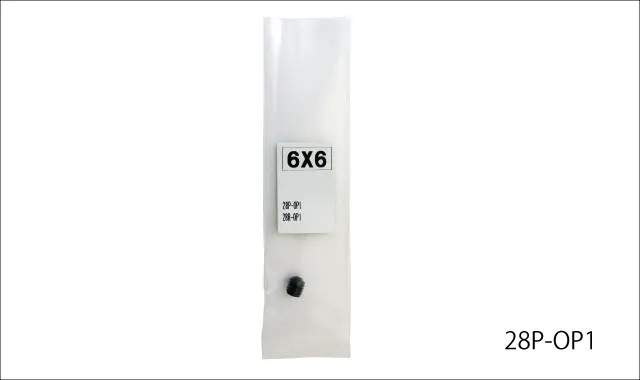

P型ネジ

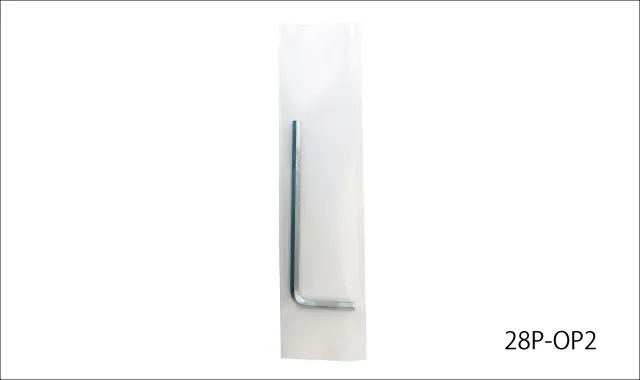

六角レンチ
品番 名称 サイズ 価格(税抜)
28P-OP1 P型座掘ネジ 6X6 72円
28P-OP2 六角レンチ 3 144円

規格外サイズについて

規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。

製作可能ガイドサイズ サイズ:8mm~79.5mm
全長:105mm~1,000mm
軸形状:ご相談ください
製作可能ドリルサイズ サイズ:8mm~79.5mm
全長:125mm~400mm
軸形状:ご相談ください
別注品のご依頼について

豆知識

補助資料

使用方法

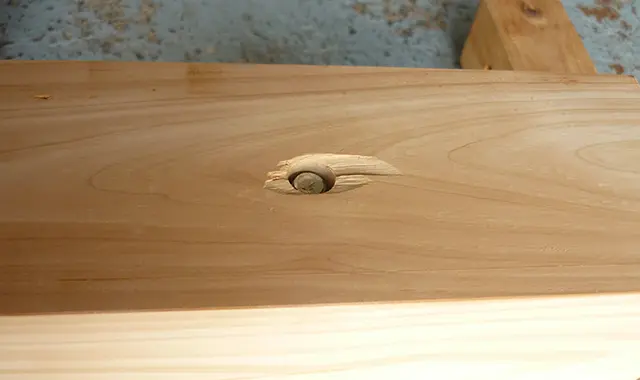

アンカーボルトが短い

①基礎材の上に出ているアンカーボルトの長さが短くてナットが締め付けられない

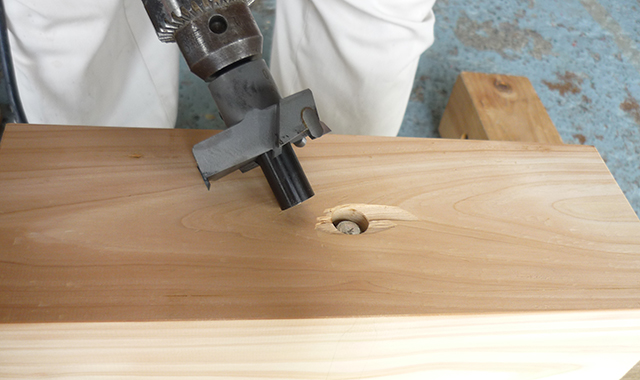

パイプを差し込む

②超硬P型座掘錐のパイプをアンカーボルトM12に差し込む(パイプ内径は12.7mm)

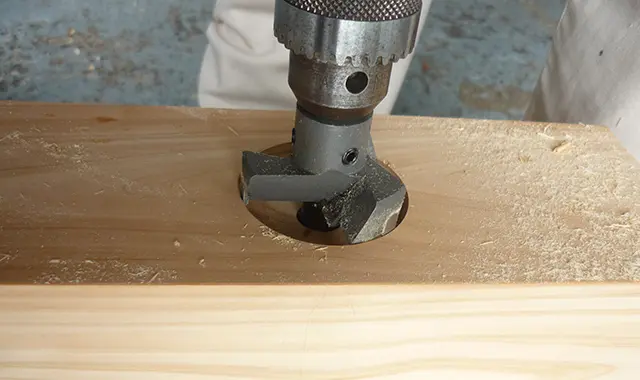

座掘を行う

③パイプ内にアンカーボルトが十分に入ったことを確認し、適当な深さまで座掘作業を行う

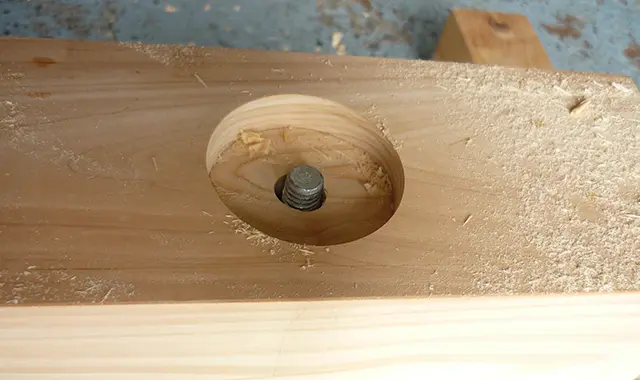

座掘ができました

④ボルト穴にアンカーボルトが通った状態で座掘を行うことができました

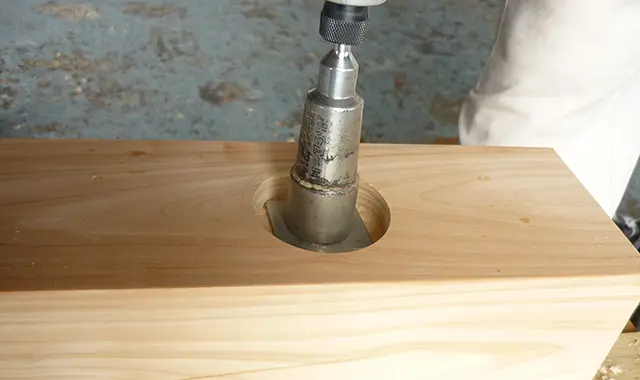

ソケットで締める

⑤座金をソケットで締め付けます

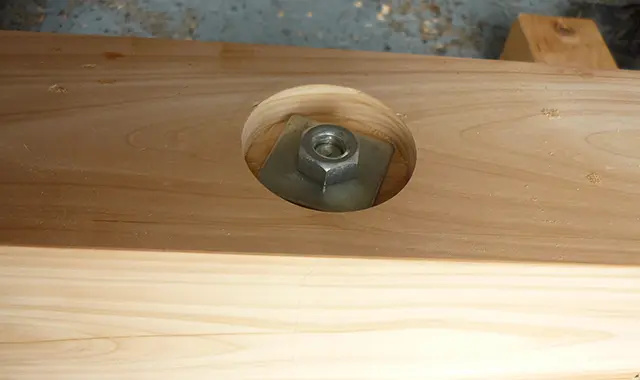

締付け完了

⑥座金の締付けが出来ました

動画


※映像では回転時に逆方向への回転が見られますが、実際にはそのような現象は起こりません

データ・カタログ

カタログページ

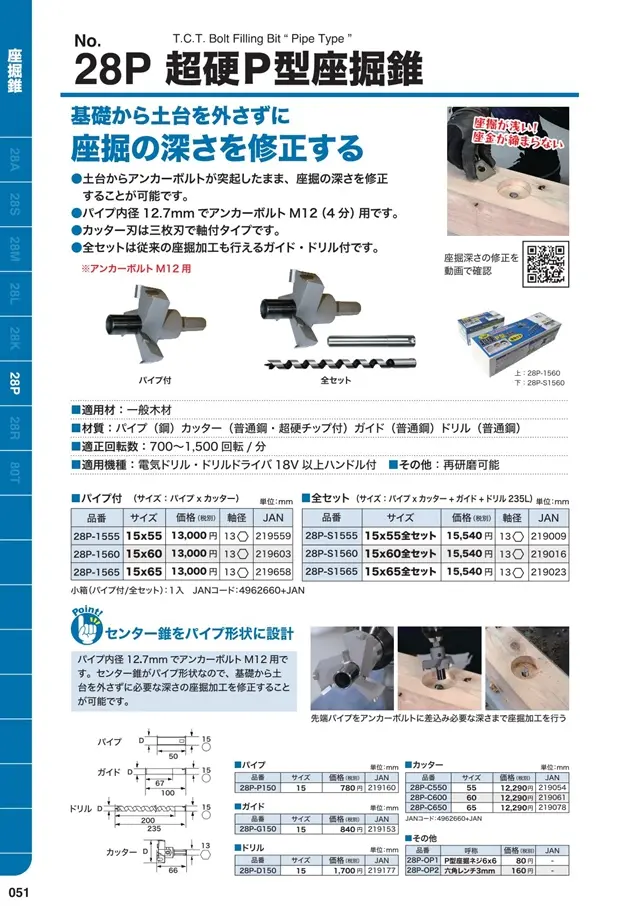

超硬P型座掘錐カタログ
超硬P型座掘錐カタログ
製品画像データ
ランキングデータ(2021年)

パイプ付

no1 超硬P型座掘錐 15X60 パイプ付
no2 超硬P型座掘錐 15X55 パイプ付
no3 超硬P型座掘錐 15X65 パイプ付

全セット

no1 超硬P型座掘錐 15X60 全セット
no2 超硬P型座掘錐 15X55 全セット
no3 超硬P型座掘錐 15X65 全セット
